Trianglelab龙3D打印机热端结构设计

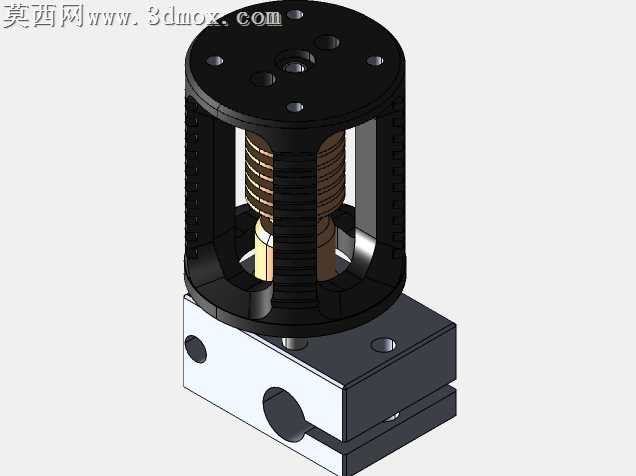

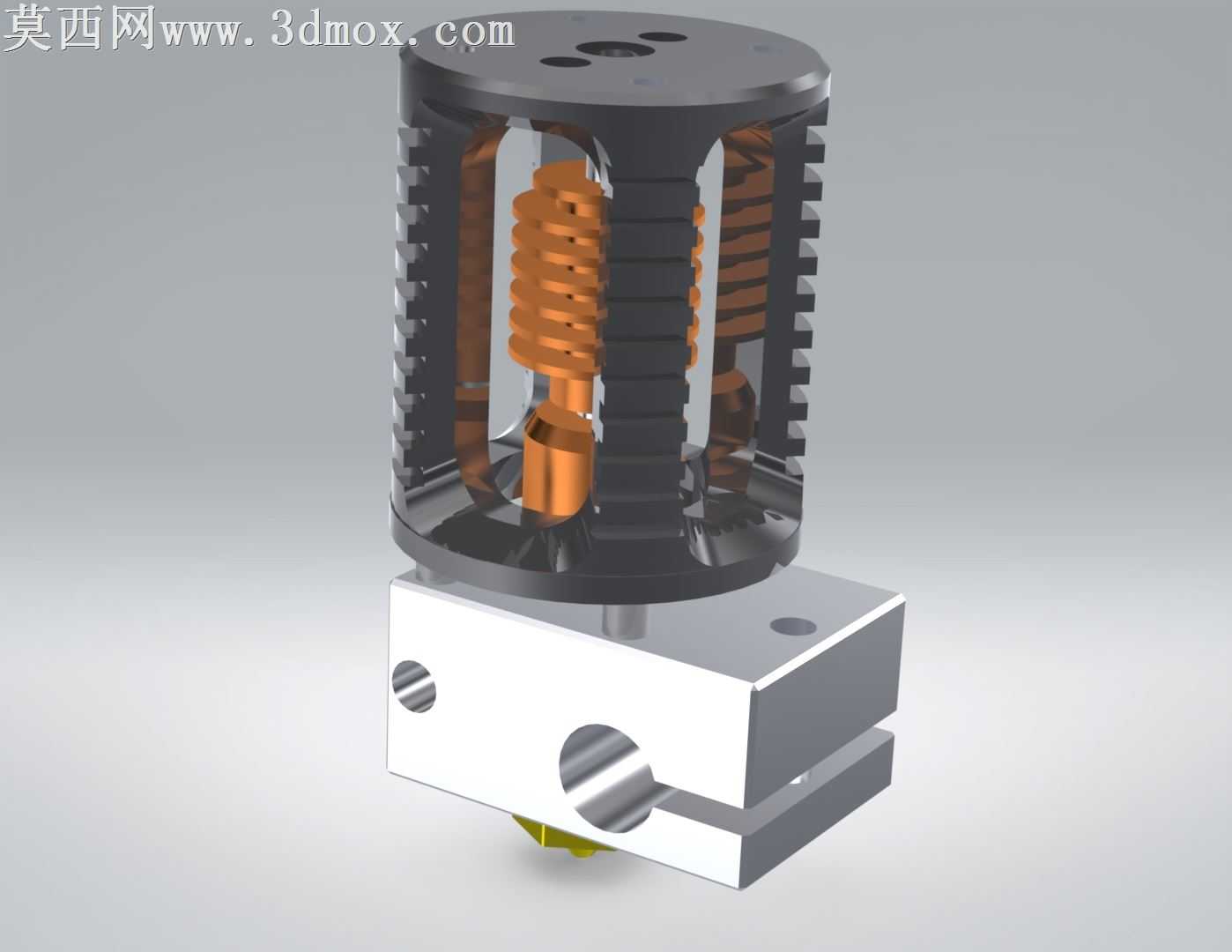

本模型为FDM熔融沉积型3D打印机的核心挤出热端参考设计，采用三维参数化建模方式完成整体结构搭建，建模过程中对热端各功能模块做了合理的结构拆分与装配约束，完整还原了龙热端的分层散热、加热熔融、耗材导向的核心功能结构。模型整体分为上部散热段、中部隔热段、下部加热固定段三个核心部分，上部散热段采用镂空笼式结构设计，外壁设置多道纵向散热鳍片，内部预留散热流道与喉管安装位，建模时对鳍片的厚度、间距做了等比例还原，既保证散热面积充足，也兼顾了结构轻量化的设计需求，渲染时为散热段赋予黑色哑光硬质合金材质，表面做细腻的磨砂质感处理，还原工业零件的真实触感。中部隔热段内置螺旋状散热导流结构，建模时通过螺旋扫掠命令生成螺旋散热通道，精准还原了该款热端特有的空气隔热+螺旋散热的双重隔热设计，渲染时为内部螺旋结构赋予橙铜色金属材质，与外部黑色散热结构形成鲜明视觉区分，清晰展示内部隔热结构的排布逻辑，同时通过半透明渲染效果展示内部结构与外部壳体的装配关系，让观察者可以直观理解热端的断热原理。下部加热固定段采用方块式安装基座设计，基座上预留了加热棒安装孔、温度传感器安装孔、喉管定位孔以及整机固定安装孔，建模时对各个孔位的同轴度、位置度做了参数化约束，保证各安装位的尺寸匹配通用3D打印机配件标准，渲染时为基座赋予亮银色铝合金材质，表面做金属切削后的高光质感处理，还原机加工零件的金属光泽，基座底部预留喷嘴安装位，搭配黄铜色喷嘴材质，完整呈现热端的熔融挤出终端结构。整个模型的装配过程严格按照实际热端的组装顺序添加配合约束，各零件之间无干涉、无错位，结构逻辑清晰，既可以作为3D打印机改装升级的结构参考，也可以作为热端工作原理的教学演示模型，建模过程中对非核心的微小倒角、工艺纹路做了适度简化，在保证结构准确性的前提下降低了模型的冗余面数，兼顾了展示效果与模型可用性。
