自行车车架调校专用校准量规结构

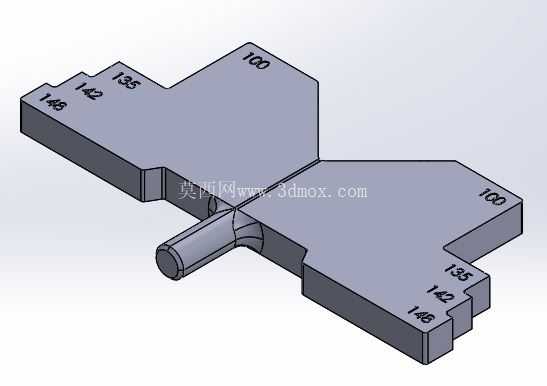

　　在自行车整车装配、售后维修以及车架生产制程的尺寸校验环节，车架后叉开档与安装基准的同轴度、对称度偏差，会直接导致轮组安装偏斜、传动系统磨损加剧、骑行过程中出现偏摆蹭碟等问题，这类尺寸偏差无法通过普通直尺或卷尺完成精准校验，必须依靠专用的对称式量规完成快速检测。这款校准量规采用对称式双翼结构设计，主体为一体化加工的平板式测量主体，中心位置伸出直径10毫米的圆柱定位轴，使用时可直接插入标准磁性表座的安装孔位，或是固定在通用工具架的对应轴孔中，无需额外制作专用夹具，即可完成量规的定位固定，适配维修车间、生产线质检工位的多种安装场景。

　　量规的双翼测量端分别加工有四个阶梯式测量卡口，对应100、135、142、148四种常见的自行车车架后开档尺寸规格，覆盖了从城市通勤车、山地车到砾石公路车、速降自行车的主流车架开档标准，测量时无需更换测头，仅需将对应规格的卡口卡入车架后叉的安装端面，即可快速判断开档尺寸是否存在偏差、两侧安装面是否相对中心轴对称，相比传统的游标卡尺多点测量方式，检测效率可提升60%以上，同时避免了多点测量带来的累积误差。从设计逻辑来看，这款量规采用对称式布局，中心定位轴与测量主体的垂直度、两侧测量卡口相对于中心轴的对称度公差控制在0.02毫米以内，确保测量基准统一，不会因为量规自身的形位公差导致检测结果失准。

　　测量卡口的台阶端面做了0.2毫米的倒角处理，既可以避免卡入车架时刮伤车架的漆面或金属端面，也能引导卡口快速卡入到位，减少测量时的对位时间。量规的主体厚度设置为8毫米，既保证了整体结构的刚性，在频繁卡入、取出的使用过程中不会发生变形，也不会因为厚度过大导致与车架后叉的碟刹安装座、变速尾勾等突出结构发生干涉，适配不同品牌、不同结构形式的自行车车架检测需求。安装边界方面，中心定位轴的长度设置为15毫米，插入磁性底座或工具架后，预留的足够的锁紧空间，不会因为轴长过短导致固定不稳，也不会因为轴长过长在测量时与车架五通位置发生碰撞。

　　量规的双翼边缘做了激光蚀刻的尺寸标识，标识深度控制在0.1毫米，不会因为长期摩擦磨损导致标识模糊，方便操作人员快速识别对应测量档位，在光线不足的车间环境下也能清晰辨认。实际使用场景中，除了车架生产环节的制程抽检、成品出厂检验，在自行车门店的售后维修环节，这款量规也可用于轮组更换、尾勾校正后的车架基准校验，当车架发生碰撞变形后，可通过量规快速判断后开档的变形量，为校正作业提供明确的尺寸参考，避免依靠经验判断导致的校正过度或校正不足。量规的整体结构无活动部件，不存在长期使用后的间隙磨损问题，日常维护仅需定期擦拭测量端面的油污、铁屑即可，无需额外的校准或保养，适合高频次的车间作业环境。在建模过程中，所有测量卡口的尺寸公差按照IT7级精度设定，中心定位轴与主体的连接位置做了R2的圆角过渡，避免应力集中导致轴根断裂，同时也优化了加工时的刀具路径，减少铣削加工时的应力变形。量规的边角全部做了倒钝处理，没有尖锐棱角，避免操作人员使用时被划伤，符合车间工具的安全设计要求。
