米思米标准CMHN系列微分头结构设计

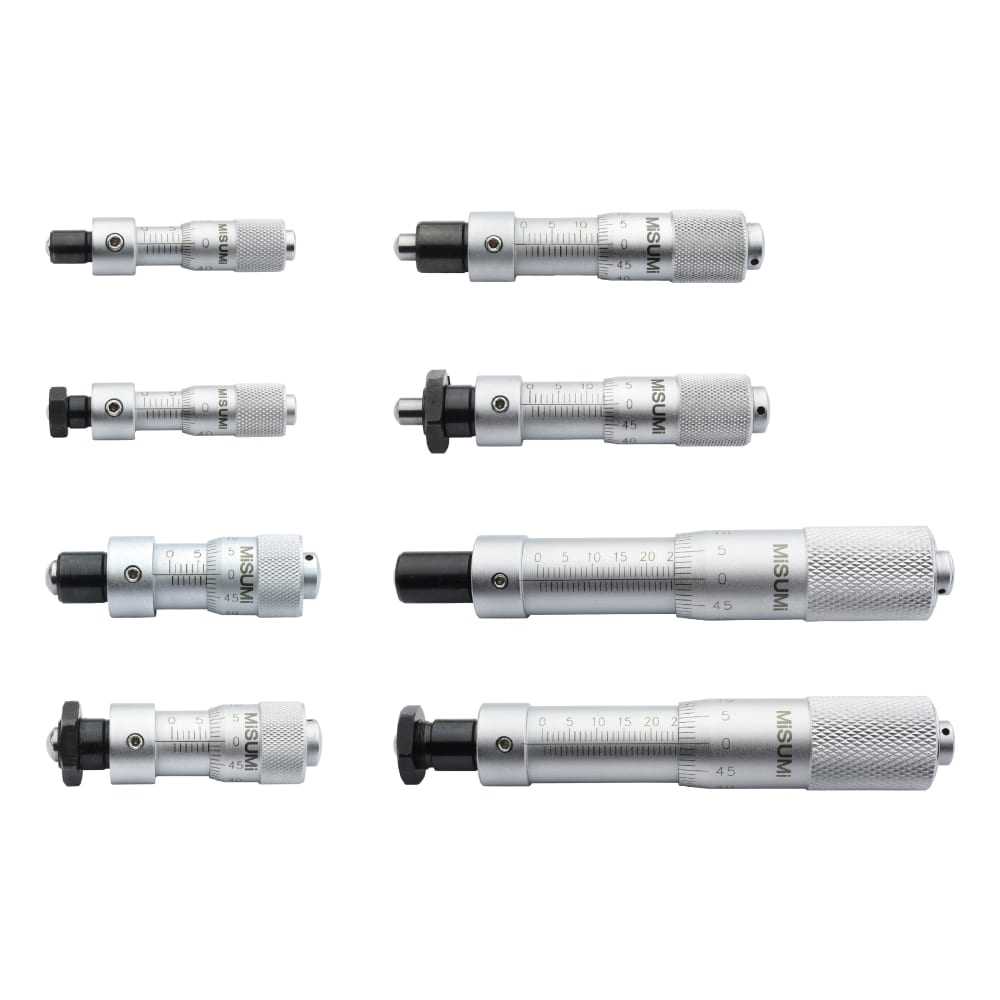

　　在精密工装夹具、光学调整架、实验室位移平台、机床微调机构的设计场景中，微分头是实现微米级直线进给调节的核心执行部件，本次呈现的两款米思米标准微分头，分别对应CMHN6.5与CMHN13两个常用规格，覆盖常规小行程精密调节的绝大多数工况需求。从实际选型适配角度看，两款微分头均采用螺纹旋进的经典测微结构，核心传动副为精密研磨的丝杆与螺母配合，配合间隙经过预压消除，空程量控制在微米级，避免调节过程中出现回程误差，这一特性直接决定了其在光学元件对位、印刷网版微调、精密夹具定位等场景下的调节可靠性，不会因为反向调节的空程导致对位偏移。

　　从结构设计细节来看，两款产品的测微套筒表面均加工有细密滚花纹理，滚花的齿距与深度经过人体工程学匹配，操作人员戴薄劳保手套也能稳定拧动调节，不会出现打滑；套筒表面的刻度线采用激光蚀刻工艺，刻度清晰耐磨，长期使用不会因为手指摩擦出现刻度磨损脱落的问题，主尺与微分筒的刻度对齐精度满足常规工业级测量调节的读数需求，读数分辨率可达0.01mm，完全适配绝大多数工业微调场景的精度要求。

　　两款微分头的安装结构做了差异化设计，分别适配不同的安装边界：其中短款规格的安装螺纹公称直径更小，整体轴向长度更短，适合安装空间局促、调节行程需求较小的紧凑式工装，比如小型视觉检测设备的镜头焦距微调、微型气动夹具的行程限位调节；长款规格的测杆行程更长，测头伸出后的悬臂刚性做了加强处理，测杆表面做了硬化耐磨处理，长期反复伸缩不会出现表面拉伤导致的卡滞问题，适合需要较大调节行程、对调节刚性有一定要求的场景，比如流水线挡料位置微调、试验台试样夹持位置调节。从安装适配维度看，两款微分头均采用标准外螺纹安装方式，安装轴径与螺纹规格完全匹配米思米原厂标准，设计人员选型时无需额外修改安装孔位尺寸，可直接替换同规格标准件，降低非标设计的加工成本与采购周期；测头端部采用硬质合金平头设计，接触被测部件时不会因为局部应力过大刮伤工件表面，同时硬质合金材质的耐磨性远优于普通不锈钢，长期反复接触定位也不会出现测头磨损导致的定位精度漂移。

　　在结构可靠性设计上，微分头的锁紧机构采用侧向顶丝锁紧结构，调节到目标位置后可通过拧紧侧方顶丝固定测杆位置，避免设备运行过程中因为振动导致测杆移位，保证定位精度的长期稳定性；丝杆与螺母的配合部位预置了长效润滑脂，长期使用无需额外加注润滑，不会因为润滑脂干涸出现调节卡滞、手感不均的问题，适配工业现场长期免维护的使用需求。从实际建模还原度来看，模型完整还原了产品的所有细节特征，包括滚花纹理、刻度线位置、安装螺纹尺寸、锁紧顶丝位置、测头端部结构，所有配合尺寸均按照原厂样本参数建模，设计人员可直接将模型调入装配体进行干涉检查与安装空间验证，无需反复核对二维样本尺寸，大幅缩短非标设计的选型建模周期；同时模型对内部丝杆的行程限位做了还原，可模拟实际调节过程中的行程极限，避免设计时出现超行程使用的结构干涉问题。在不同行业的实际应用中，这类微分头除了常规的工装微调场景，还可用于小型试验设备的位移加载、3D打印平台的调平调节、精密阀门的开度微调、电子元器件测试夹具的位置调节等场景，不同安装端面的结构设计可适配正面安装、背面安装、侧面安装等多种安装方式，满足不同设备的布局需求。
