马拉松赛事完赛路线纪念奖牌

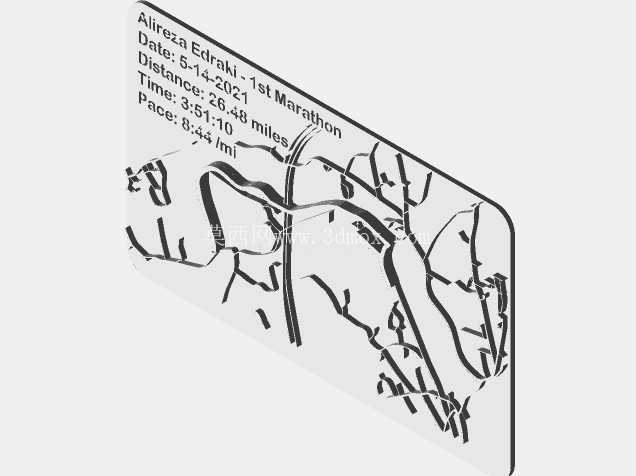

　　这款纪念牌的核心应用场景聚焦于路跑赛事的完赛纪念环节，区别于常规批量压铸的通用奖牌，其核心特征是将单场赛事的完整路线轨迹以浮雕形式集成在牌体表面，能够让完赛选手直观看到自己跑过的全程路径，相比仅标注赛事名称、完赛里程的常规奖牌，具备更强的专属记忆点。从结构设计层面看，牌体采用薄型矩形圆角结构，整体厚度控制在3mm以内，外轮廓做R3圆角过渡，避免尖锐边角划伤衣物或皮肤，适配日常收纳、展示的使用需求。

　　设计阶段首先需要提取赛事官方路线的矢量轨迹，剔除地图上无关的路网、建筑标注，仅保留核心跑道路径，将轨迹线条做0.8mm的等宽偏移处理，保证浮雕凸起高度统一为0.6mm，既不会因为凸起过高在收纳时出现磕碰掉漆，也不会因为高度过低导致轨迹纹理模糊，手指触摸时能清晰感知路线的走向变化。牌体左上角预留文字雕刻区域，采用阴刻工艺处理赛事相关的里程、配速等个性化信息，文字深度控制在0.4mm，和路线浮雕形成高低层次差，视觉上不会和路线图案产生视觉干扰。

　　多色效果的实现逻辑是基于层厚控制的换料工艺，在切片阶段将不同颜色对应的区域拆分到对应层段，设置层间暂停指令，当打印到预设层高时设备自动暂停，更换对应颜色的耗材后继续打印，无需额外的喷涂、上色工序，就能实现文字、路线、牌体基底的色彩区分。安装边界方面，牌体顶部预留直径3mm的挂孔，孔中心距离牌体上边缘5mm，适配常规的挂绳、绶带穿装需求，挂孔边缘做0.2mm的倒角处理，避免穿绳时反复摩擦导致绳体起毛断裂。牌体背面做平整化处理，无额外凸起结构，可直接粘贴在展示相框、磁吸背板上，适配桌面摆放、墙面挂载等多种展示场景。

　　从结构强度角度看，薄型牌体的边缘做15度的斜度过渡，避免直角边缘在受力时出现崩边，路线浮雕的所有转角都做R0.5的圆角处理，消除应力集中点，即使日常拿取时出现轻微磕碰，也不会出现浮雕断裂的问题。实际使用中，这类定制化纪念牌既可以作为单场赛事的完赛纪念物，也可以作为跑者个人参赛经历的收藏载体，相比标准化量产的奖牌，其路线还原的专属属性，能够更精准地对应单场赛事的记忆点，不需要额外标注赛事名称，跑者本人就能通过路线轮廓识别出对应的参赛经历。建模阶段需要注意轨迹线条的连续性，避免出现断笔、交叉重叠的问题，所有浮雕特征的拔模角度控制在5度以内，保证脱模或者打印过程中不会出现特征缺损，牌体整体平面度控制在0.1mm以内，避免摆放时出现翘边、晃动的问题。
