带减震结构的自行车弹簧鞍座设计

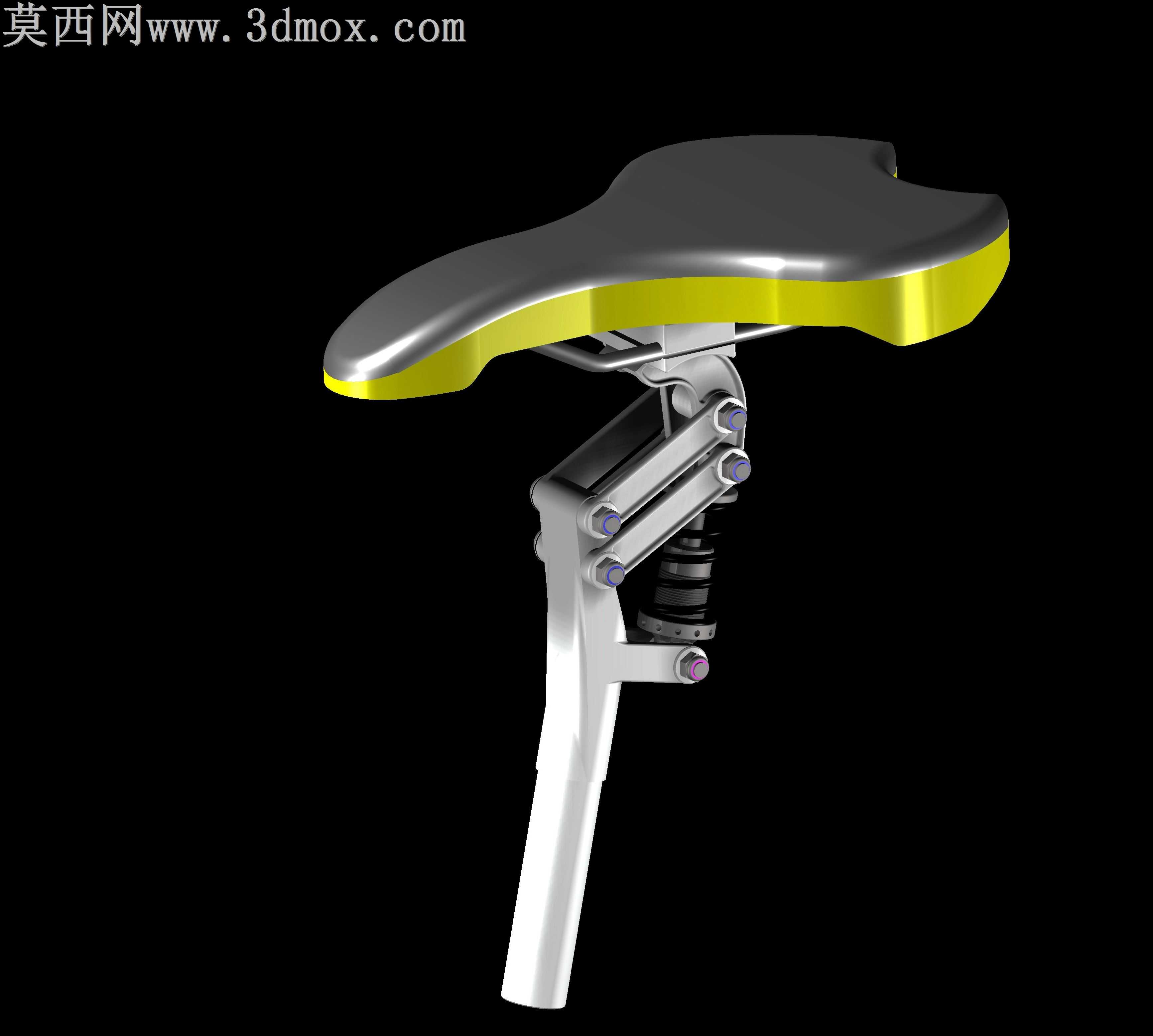

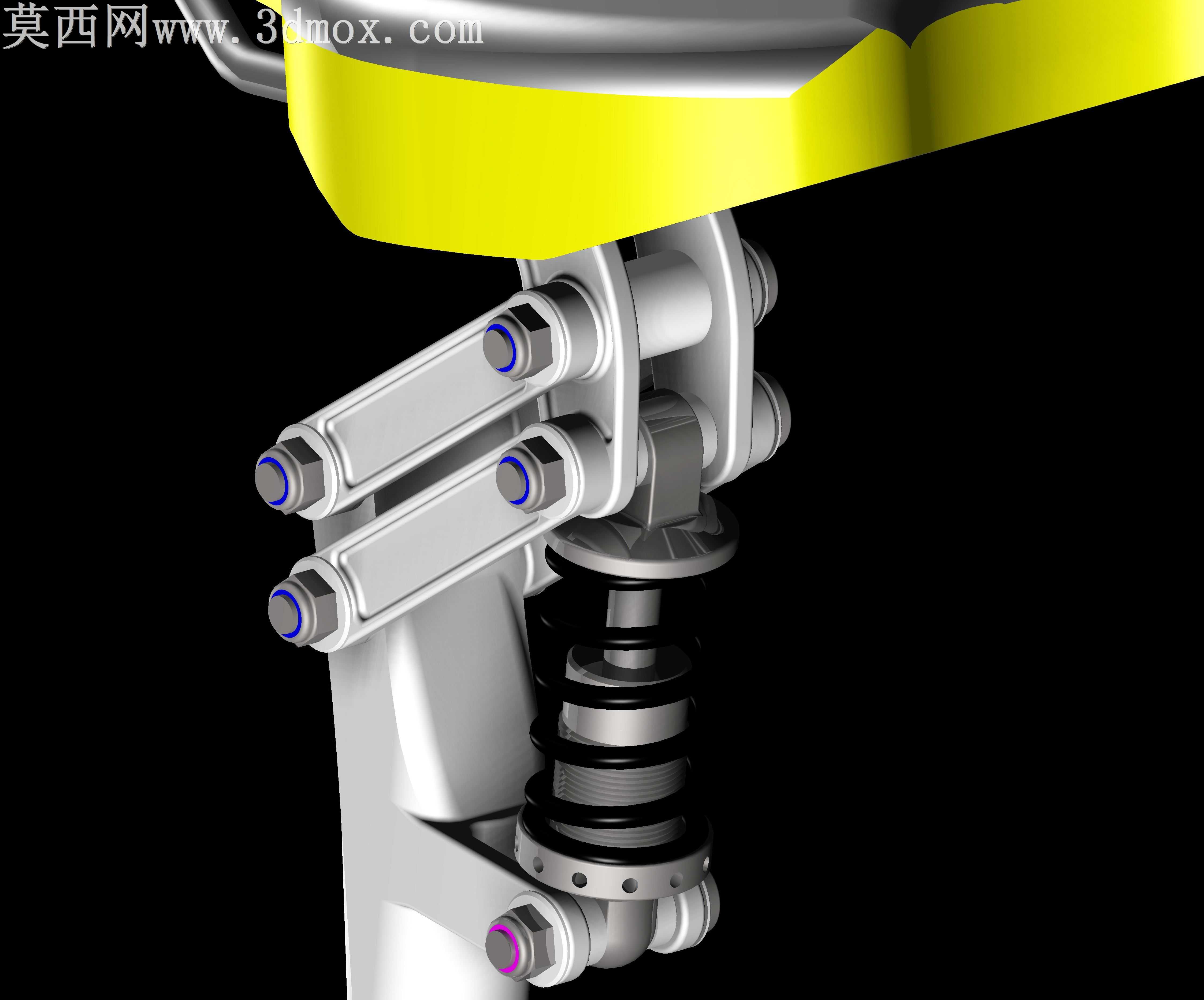

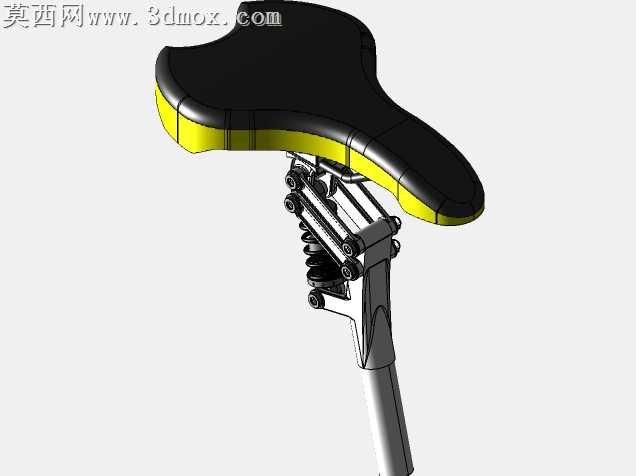

本作品为自行车弹簧固定鞍座的三维设计模型，建模阶段采用参数化建模思路完成全结构搭建，首先对鞍座主体曲面进行精细化构建，通过多段样条曲线拟合鞍座贴合人体臀部的弧面轮廓，保证曲面过渡顺滑无突兀折角，兼顾骑行时的支撑性与贴合度，鞍座边缘做圆弧收边处理，避免尖锐棱角带来的使用安全隐患。材质渲染阶段，鞍座主体表层设置为哑光黑色软质发泡材质，还原真实自行车座的弹性触感视觉效果，鞍座侧围边缘添加亮黄色装饰条，采用半高光硬质塑料材质，与主体黑色形成清晰视觉层次；下方金属支撑结构分别赋予不同材质属性，支撑立管为亮面抛光铝合金材质，减震弹簧为发黑处理弹簧钢材质，连接销轴、锁紧螺丝等标准件做镀锌亮银色金属质感处理，各部件材质区分清晰，渲染后光影过渡自然，金属件的反光、软质件的漫反射效果均贴合真实物料的物理特性。结构设计上，该鞍座采用多连杆配合螺旋弹簧的减震结构，鞍座底部通过两组平行铰接连杆与立管安装座连接，连杆铰接处设置耐磨衬套结构，降低长期使用的磨损量，螺旋弹簧竖向布置在连杆组与安装座之间，可过滤骑行过程中来自路面的竖向颠簸震动，同时鞍座可沿铰接轴实现小幅度俯仰角度调整，适配不同骑行者的坐姿习惯；立管部分采用标准自行车座管管径设计，可直接适配常规自行车架的座管安装位，安装锁紧结构预留标准夹块安装空间，保证装配兼容性。设计过程中充分考虑骑行场景的实际受力情况，对支撑结构的受力路径做了优化，将鞍座承受的人体压力通过多连杆均匀分散到弹簧与立管结构上，避免局部应力集中导致的结构失效，各铰接位置的转动间隙做了合理预留，既保证减震动作顺畅无卡滞，又不会因间隙过大产生骑行时的旷量异响，整体结构紧凑，在保证减震性能的前提下尽可能控制整体重量，兼顾实用性与轻量化需求。
