可折叠三脚架式自行车维修支架设计

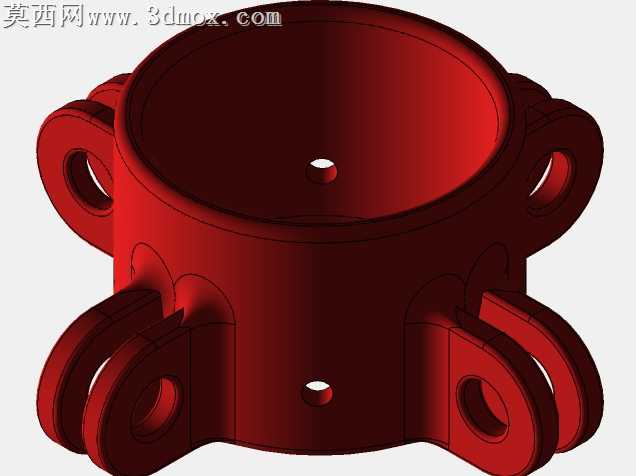

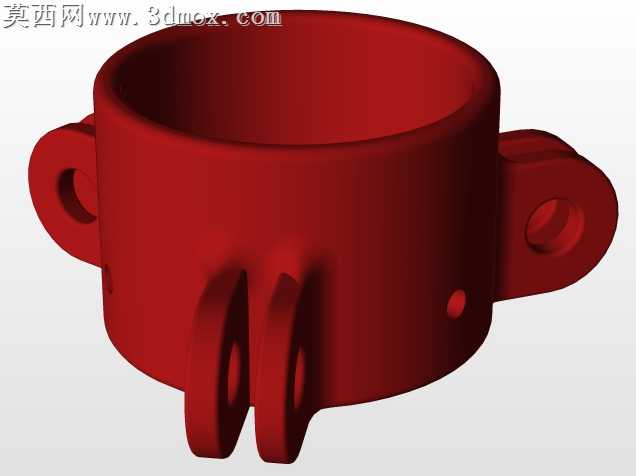

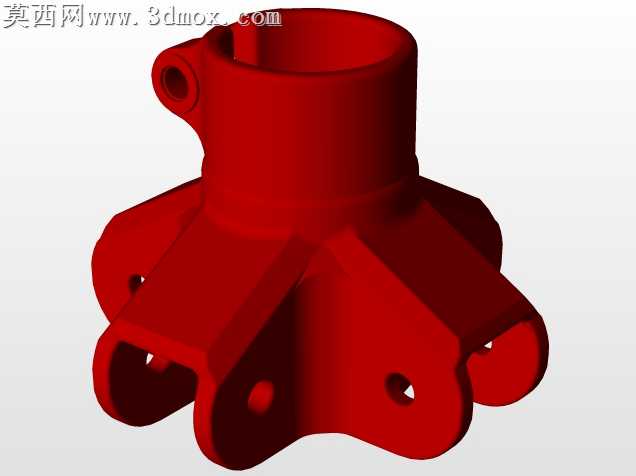

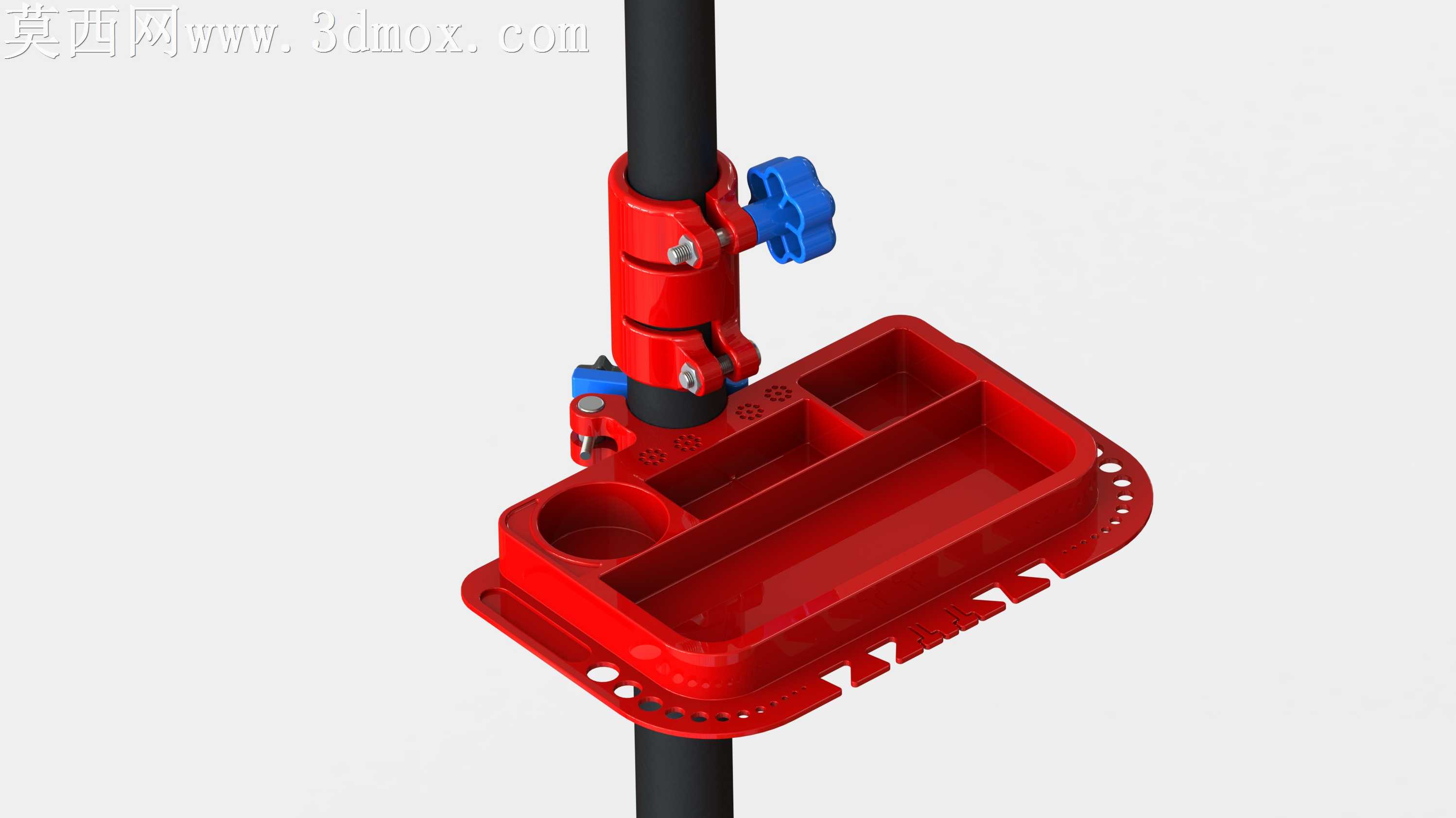

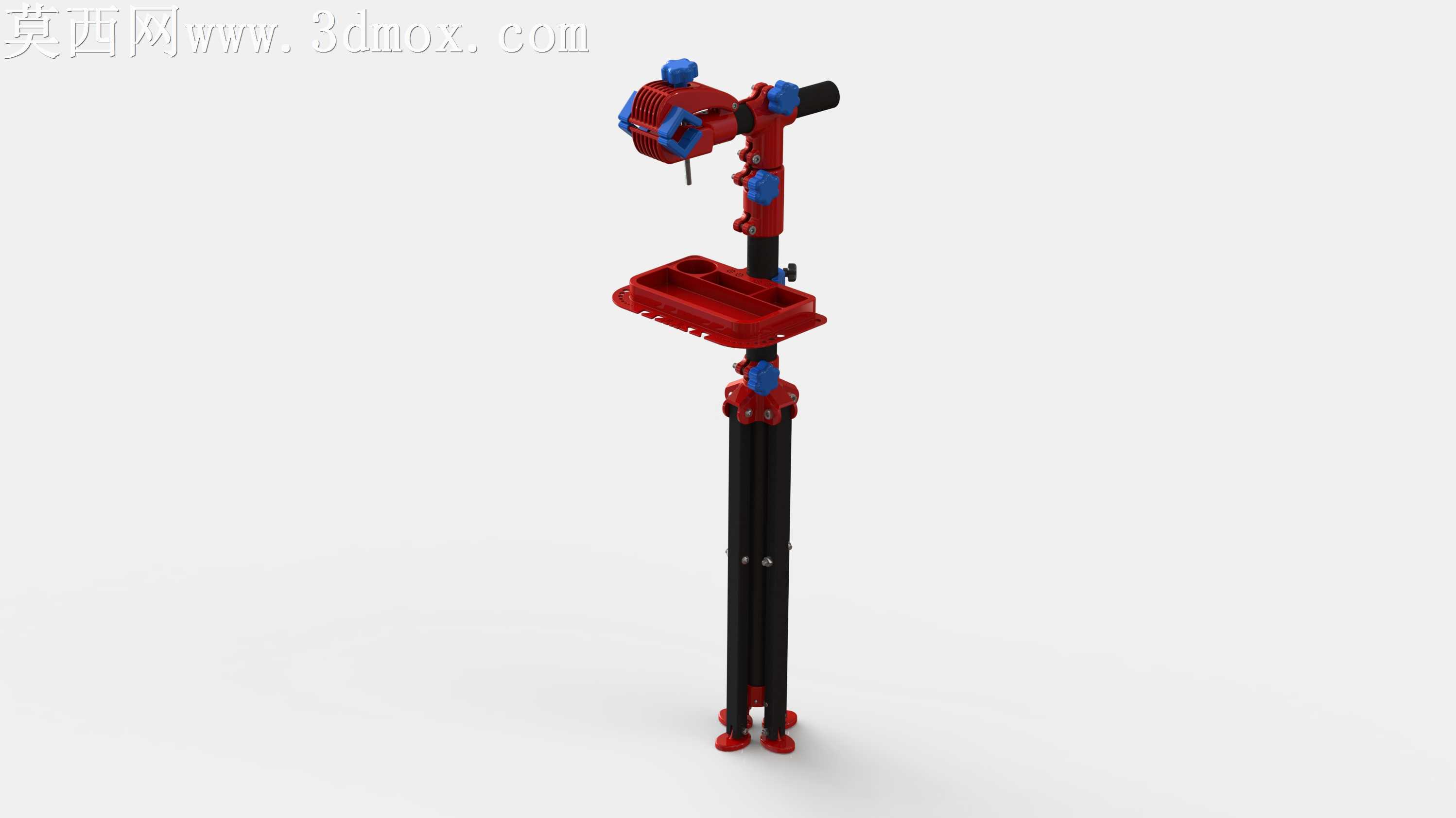

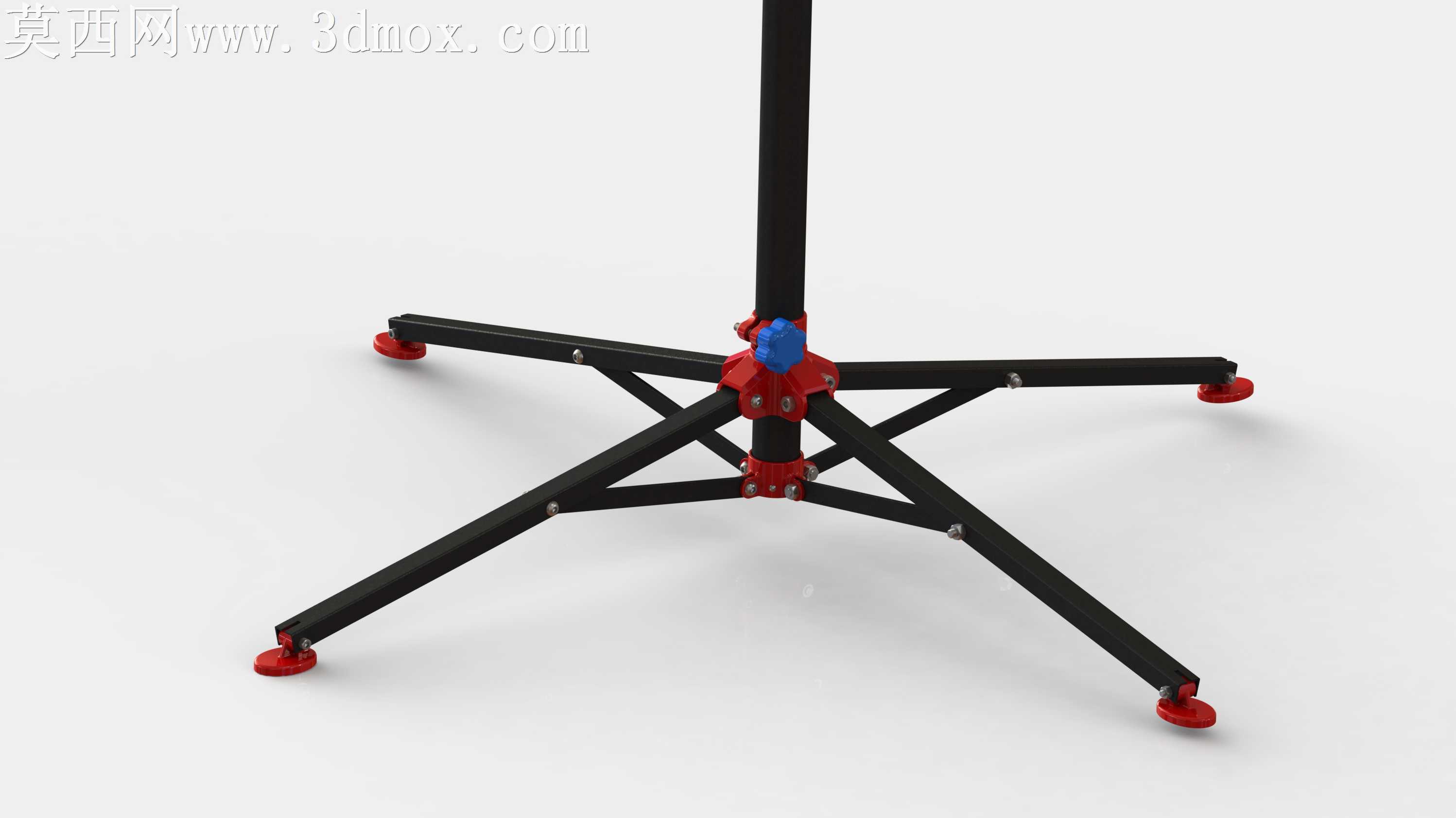

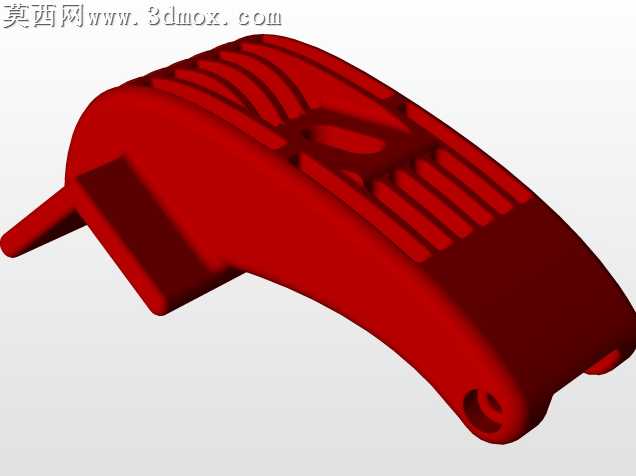

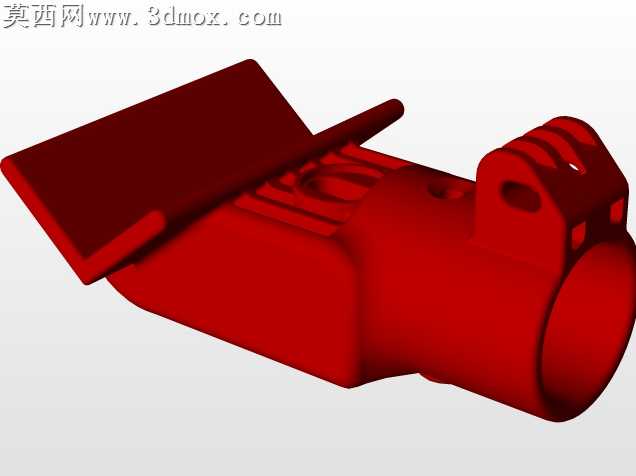

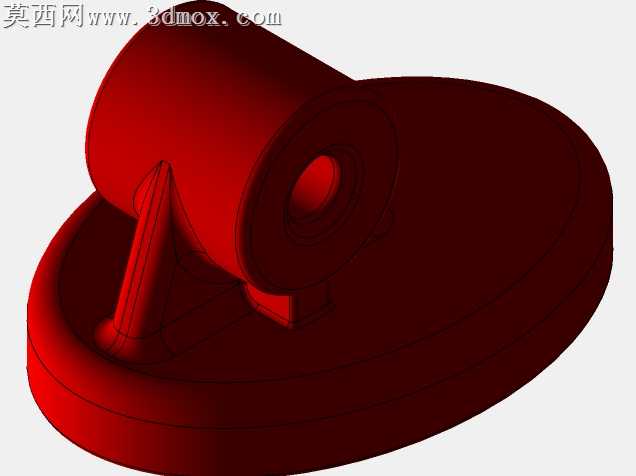

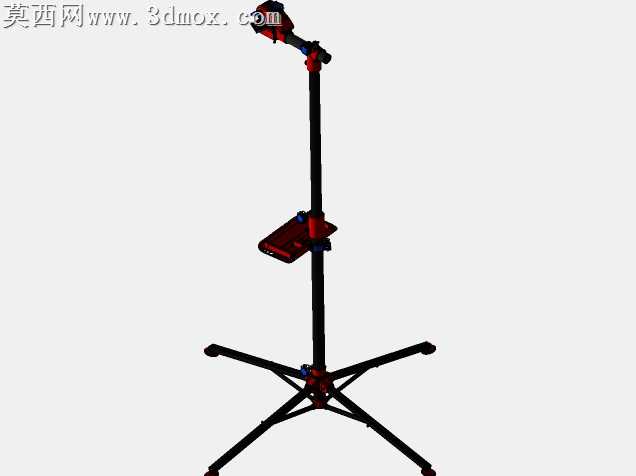

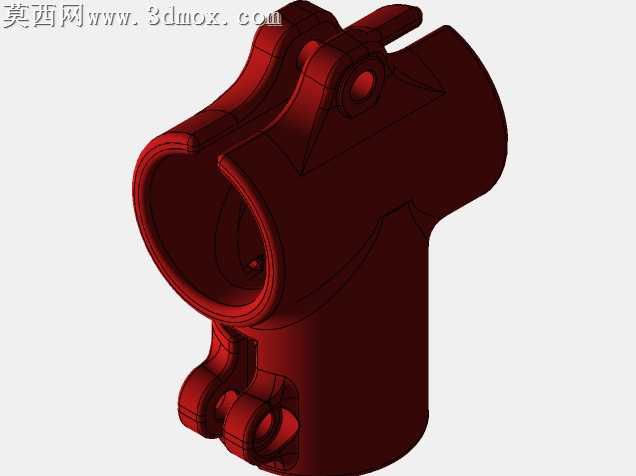

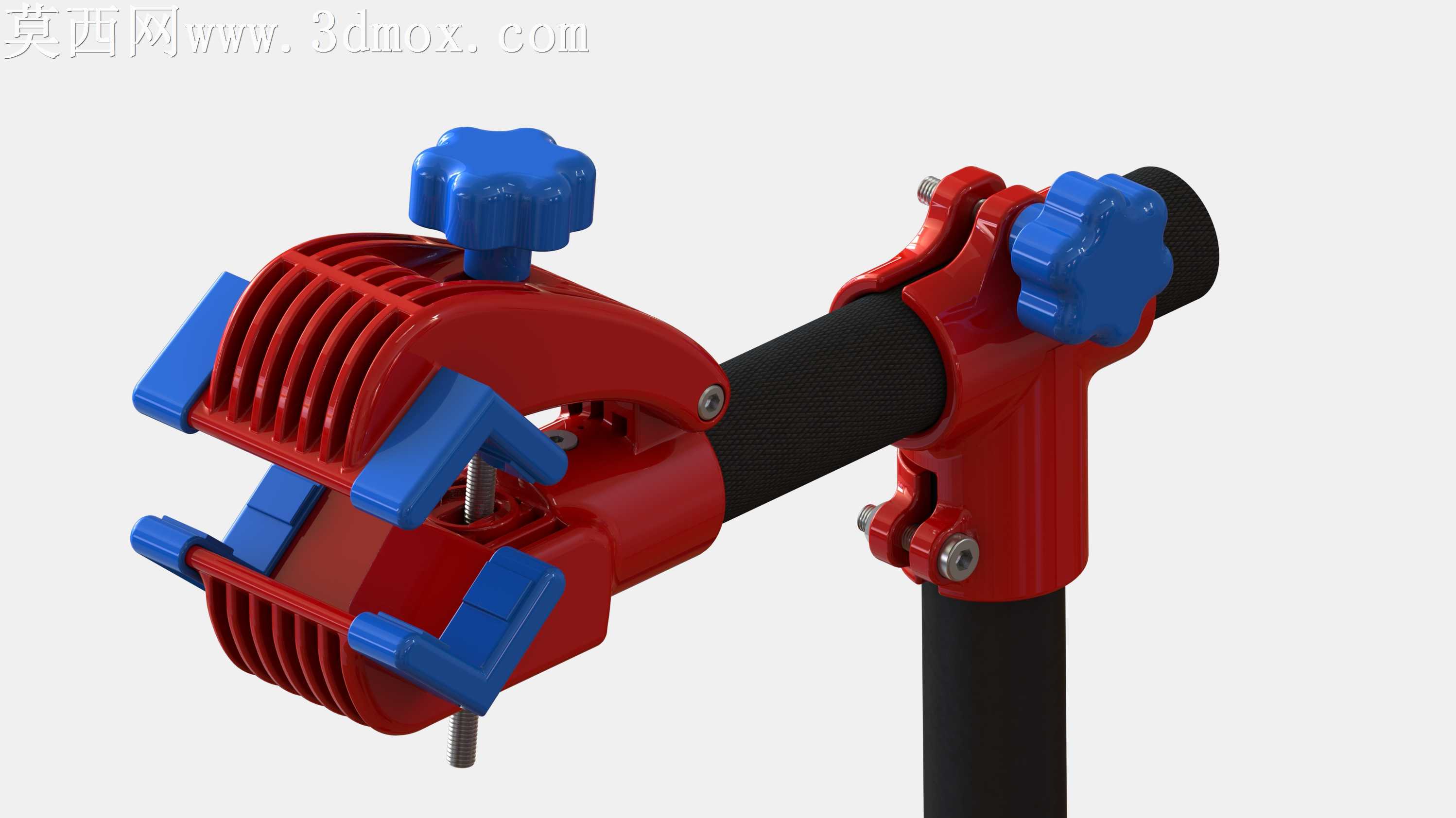

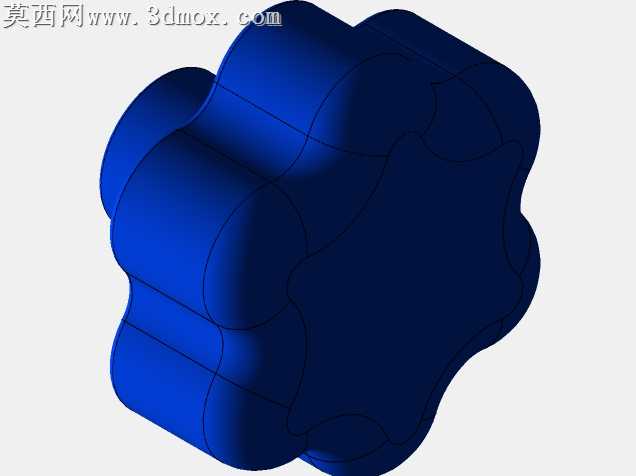

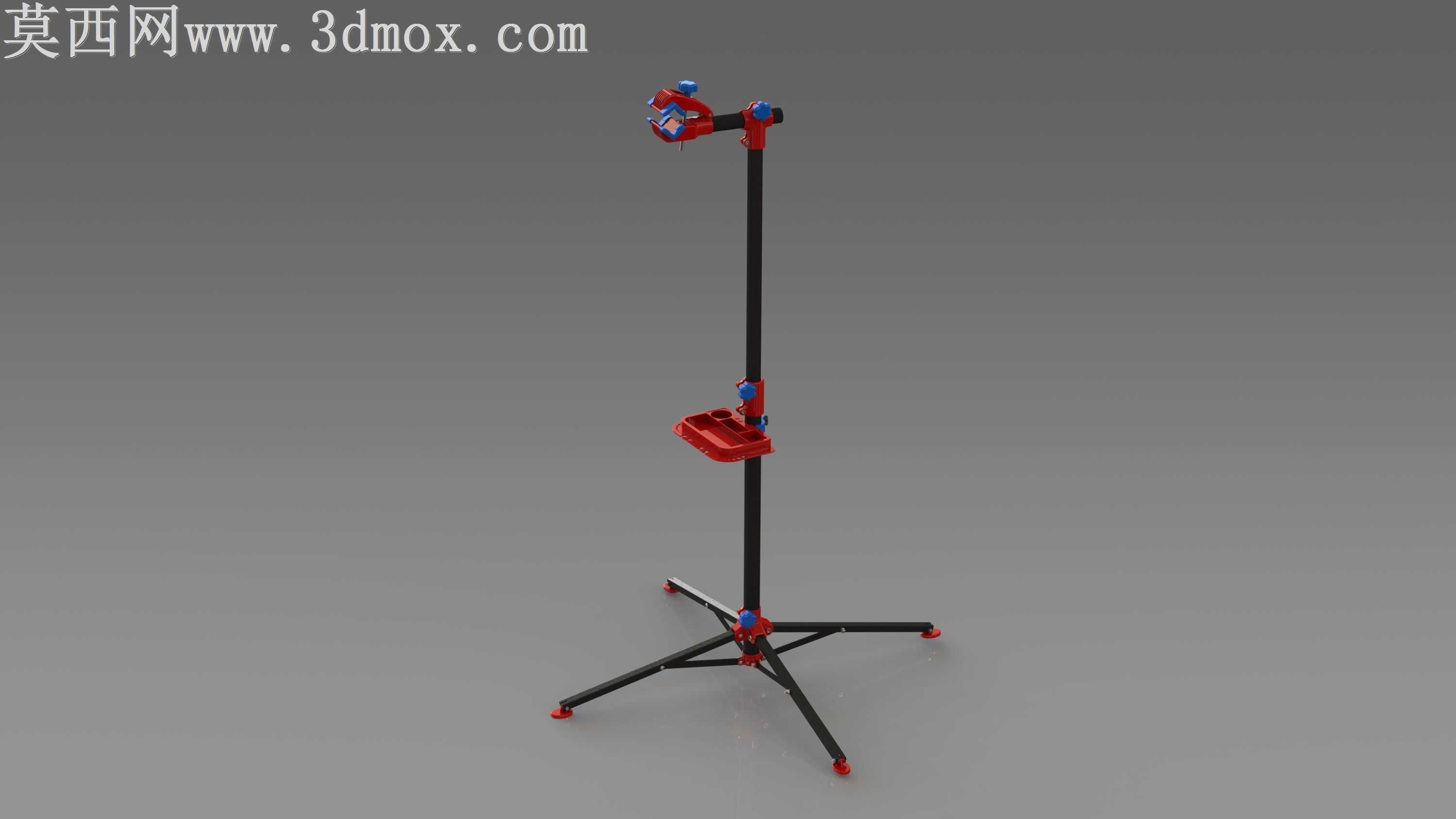

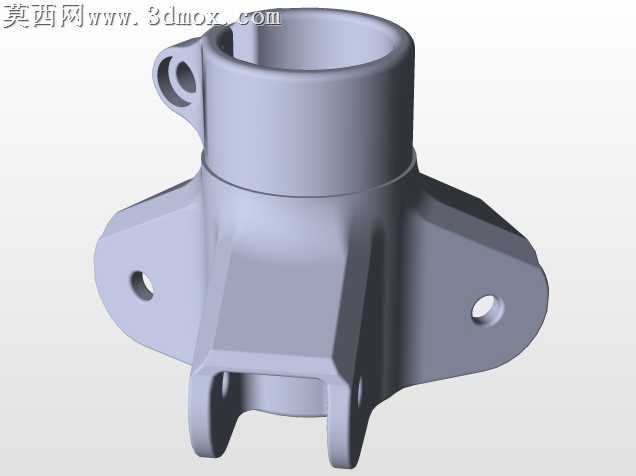

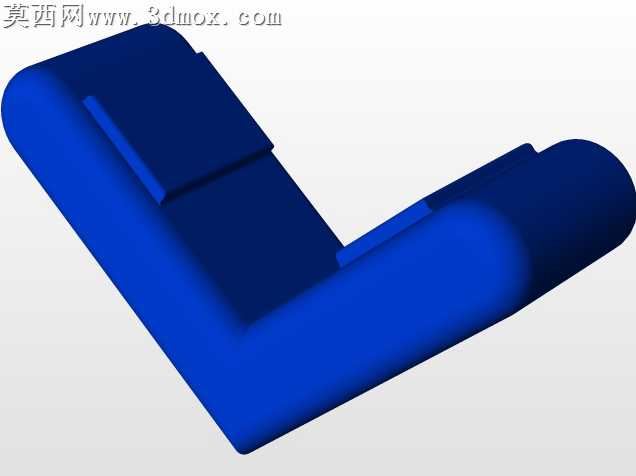

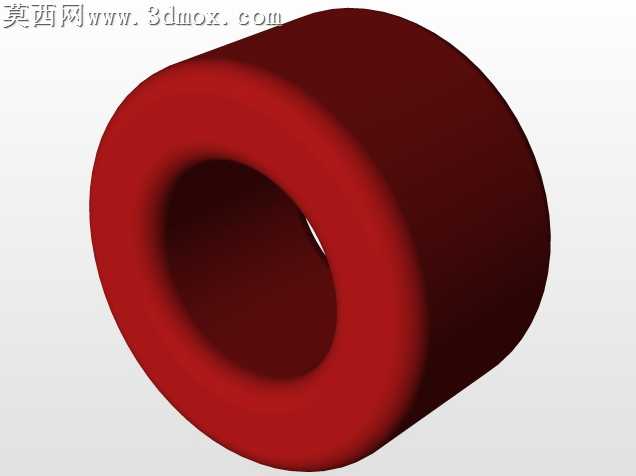

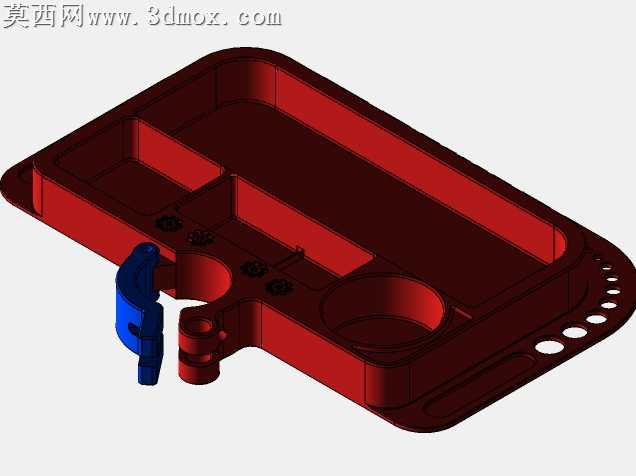

本作品为立式自行车维修作业支架，采用三脚架式落地支撑结构完成整体建模设计，整体建模过程围绕维修作业的实际使用需求展开，首先确定三脚架支撑的展开角度与支腿长度，通过力学受力模拟验证支撑稳定性，确保架体承托自行车时不会发生侧翻、倾倒问题，支腿末端设置防滑接触脚垫，增大与地面的摩擦力，适配不同材质的地面使用场景。主体采用垂直长立杆作为核心承载结构，立杆上部设置可调节高度与夹持角度的自行车固定夹具，夹具采用快拆式锁紧结构，可适配不同管径的自行车车架管材，夹持部位设置软质防护垫层，避免夹持过程中刮伤自行车车架漆面，夹具可沿立杆轴向滑动调整高度，也可绕立杆旋转调整夹持角度，满足不同维修操作的工位角度需求。立杆中部设置可拆卸式工具托盘，托盘采用边缘凸起的围边设计，可放置维修过程中使用的小型工具、螺丝配件等物品，避免零件滚落遗失，托盘同样可沿立杆调整安装高度，适配不同身高使用者的操作习惯。整体模型完成结构建模后进行了材质与渲染处理，主体承载立杆与三脚架支腿采用哑光黑色金属材质，模拟工业级钢制管材的表面质感，夹具、托盘、锁紧旋钮、脚垫等功能部件采用亮红色工程塑料材质，通过色彩区分功能区域，提升视觉辨识度，渲染过程中添加了柔和的环境光影效果，清晰展现各部件的结构细节与装配关系。设计过程中充分考虑了产品的便携性需求，三脚架支腿采用铰接式连接结构，非使用状态下可向立杆方向收拢折叠，减小整体收纳体积，方便使用者携带外出或居家存放，所有活动连接部位均设置了对应的锁紧限位结构，确保展开使用时各部件连接牢固，不会出现松动晃荡的问题，整体结构简洁实用，无多余冗余设计，完全围绕自行车维修作业的实际使用场景完成功能布局，兼顾了使用稳定性、操作便捷性与收纳便携性的多重需求。
