快装式管夹固定支座结构设计

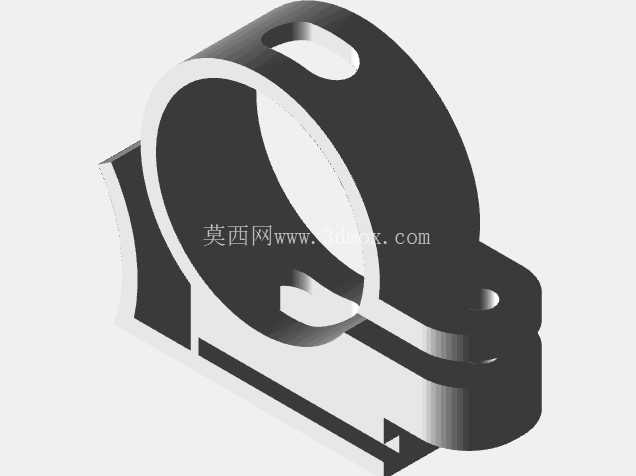

日常做设备外围布管、小型气动回路搭建的时候，最头疼的就是管路固定件的安装效率问题，传统的对合式管夹需要双手扶稳上下半环、对准螺栓孔再拧紧紧固件，在设备内部狭窄的安装空间里操作，往往要耗费数倍于开阔工位的时间，还容易出现螺栓掉落、半环错位的问题。这次设计的这款快开式管夹固定座，就是针对这类小空间管路固定场景做的结构优化，把原本需要双侧锁紧的对合结构改成了单侧铰接、单侧卡扣锁紧的形式，安装的时候只需要掰开卡扣端，把管路放进夹持腔，扣合卡扣就能完成预固定，后续如果需要调整管路位置，也不用完全拆下紧固件，只需要松开卡扣就能转动或者抽拉管路，调整到位后重新扣合即可，大幅降低了狭小空间内的管路装调难度。

从结构细节来看，这款管夹的夹持腔做了整周的圆弧过渡，没有尖锐的棱角，不会在夹持的时候划伤软管外壁或者薄壁金属管的表面镀层，夹持腔的内径公差按照常用的4分管路外径做了适配，内壁预留了0.2mm的弹性变形余量，既可以保证对硬质管路的夹持力足够，不会因为设备运行的振动出现管路滑移，也不会因为夹紧力过大导致软管变形堵气、堵液。底座部分做了两个沉头安装孔，孔位的中心距按照常规的安装型材间距做了匹配，安装的时候可以直接用M4的沉头螺丝把整个固定座锁在安装面或者铝型材的槽面上，沉头孔的深度做了精准控制，螺丝锁紧之后头部不会突出底座平面，不会和周边的其他零部件产生干涉。

设计的时候特意把铰接端的转轴做了一体化的结构，没有采用额外的销轴零件，上下两个半环的铰接位置做了互扣的勾形结构，装配的时候只需要把上半环的铰接勾对准下半环的铰接槽卡入即可，不需要额外装配销轴，减少了零件数量，也避免了设备长期运行过程中销轴脱落导致管夹失效的风险。卡扣端的锁紧结构做了15度的导入斜角，扣合的时候不需要太大的按压力就能到位，扣合到位之后会有清晰的触感反馈，安装人员不需要额外检查就能确认锁紧到位，卡扣的配合面做了0.1mm的过盈量，长期使用也不会因为材料的轻微蠕变出现松脱的问题。

考虑到实际使用中可能遇到的不同管路材质需求，这款管夹的整体壁厚做了均匀化处理，所有位置的壁厚都保持在2.5mm左右，既不会因为壁厚太薄导致夹持强度不足，也不会因为壁厚太厚造成材料浪费、整体尺寸过大。夹持腔的外侧做了两道加强筋，从铰接端一直延伸到卡扣端，刚好对应管路安装后受力最大的位置，能够避免管夹在夹紧管路的时候出现外侧张开的变形，保证整个夹持圆周的受力均匀。底座的底面做了0.1mm的平面度公差控制，安装的时候可以和安装面完全贴合，不会出现固定座歪斜导致管路别劲的问题。

在安装边界的处理上，这款管夹的整体外轮廓做了全圆角处理，所有的棱边都做了R0.5的倒圆角，安装的时候不会划伤操作人员的手部，也不会刮破周边的线束或者软管。整个固定座安装完成之后，最高点距离安装面的高度只有28mm，横向的最大宽度是32mm，在密集布管的场景下，可以并排安装多个管夹，相邻管夹之间只需要预留2mm的间隙就不会出现干涉，能够最大化利用安装空间。铰接端的转动间隙控制在0.1mm以内，上半环开合的时候不会出现明显的晃动，扣合之后上下半环的夹持腔能够完全对中，不会出现错边导致的管路夹持受力不均的问题。

实际测试的时候，这款管夹可以适配外径16mm到18mm的各类管路，不管是PU气动软管、PVC水管还是薄壁铝管、铜管，都能提供稳定的夹持力，在10G的振动加速度测试下，连续振动8小时也没有出现管路滑移或者管夹松脱的问题。和传统的双螺栓对合管夹相比，这款管夹的单工位安装时间缩短了70%以上，尤其是在设备内部伸手操作的场景下，优势更加明显，不需要双手同时操作多个零件，单手就可以完成整个管夹的扣合锁紧动作，对于批量组装的生产线来说，能够有效提升布管工序的装配效率，降低操作人员的劳动强度。
