电池仓接触定位销结构设计

日常接触的小型电动玩具、便携数码设备里，AA电池仓的导电接触定位销是很容易被忽略但直接影响供电可靠性的零件，这个销件采用压铸工艺成型，核心作用是同时完成电池轴向定位、电极导电接触、仓体结构固定三个功能，在小尺寸电池供电设备的结构设计里属于典型的一体化功能零件。

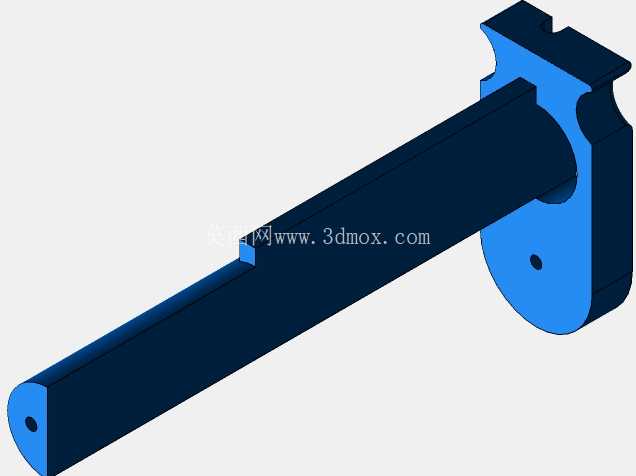

从实际使用场景来看，这类销件大多应用在采用两节或多节AA电池串联供电的小型消费电子、儿童电动玩具、便携检测小设备的电池仓内部，安装时销件的法兰端嵌入电池仓内壁的预设卡槽内，长杆部分伸入电池仓腔体，杆端的接触平面直接抵靠AA电池的负极端面，法兰端的背部预留焊接触点位置，用来连接设备内部的供电引线，实现电池到设备电路的电流导通。不同于普通的圆柱定位销，这个零件在长杆侧面设计了一道轴向的定位凸棱，对应电池仓内壁的导向槽，安装时可以直接顺着槽体推入，完全避免销件装入后出现周向转动，防止长期使用后背部焊点因为销件转动出现引线扯断、接触不良的问题。

设计思路上，这个零件没有采用常见的 separate 弹簧加导电片的组合结构，而是把定位、导电、安装固定三个功能整合在单个压铸件上，一方面减少了电池仓内部的零件数量，降低装配时的工序步骤，组装时只需要把销件从仓体外侧推入卡槽，完成背部焊接即可，不需要额外加装固定卡扣或者点胶固定；另一方面一体化压铸的结构强度远高于薄铜片弯折的接触件，在频繁更换电池的反复挤压、碰撞场景下，不会出现接触片变形、塌陷导致的电池接触松动问题。零件的法兰端做了阶梯式的限位结构，大直径的法兰盘贴靠在电池仓内壁的外侧台阶上，小直径的定位轴段穿过仓壁的安装孔，轴端的缺口结构刚好卡在仓壁的防脱卡槽内，推入后即可实现轴向锁止，不需要额外的紧固件固定，装配效率比传统螺丝固定的接触件提升至少40%。

尺寸与安装边界方面，长杆部分的直径严格匹配AA电池负极的接触区域，长度按照AA电池装入仓体后的压缩余量设计，保证电池装入后杆端与电池负极有足够的接触压力，不会因为设备跌落、晃动出现接触断电；法兰端的外轮廓尺寸刚好适配电池仓内壁的安装沉槽，装入后法兰端面与仓壁内表面齐平，不会突出占用电池仓的内部空间，避免出现电池装入卡滞的问题；杆端的中心小孔是工艺定位孔，压铸成型时用来作为机加工接触端面的定位基准，保证接触端面与杆体轴线的垂直度，避免因为端面倾斜导致和电池负极接触面积不足，出现接触电阻过大、供电时发热的问题。

从压铸工艺的角度来看，这个零件的结构完全规避了压铸成型的常见缺陷，所有转角位置都做了合适的铸造圆角，没有尖锐的直角结构，金属液填充模腔时流动顺畅，不会出现冷隔、缺料的问题；杆体部分的壁厚均匀，法兰和杆体的过渡位置做了渐变加厚处理，冷却成型时不会因为壁厚差过大出现缩孔、变形，成型后的零件尺寸一致性好，不需要大量的后续机加工即可满足装配精度要求，非常适合大批量量产。实际选型使用时，只需要根据电池仓的壁厚调整法兰端定位轴段的长度，即可适配不同厚度壳体的电池仓结构，不需要重新修改主体杆部的设计，通用化程度较高。
