40英尺标准货运集装箱线框结构设计

在干线物流与多式联运场景中，40英尺集装箱是当前全球海运、铁路运输、公路甩挂运输体系里应用占比最高的标准化载运单元，其结构设计的合理性直接决定了跨运输方式换装的适配性、货物装载的安全性以及全生命周期的周转耐用性。从结构设计逻辑来看，这类集装箱的主体框架采用高强度耐候钢作为核心承载基材，底架、角柱、顶侧梁、底侧梁构成完整的闭合受力体系，所有角件位置严格匹配ISO国际标准的吊装、堆码、锁固接口尺寸，确保在港口岸桥吊装、铁路平车锁固、公路挂车扭锁固定时能够实现无调整快速适配，不需要额外制作转接工装。

从实际使用场景出发，这类集装箱的内部净空尺寸经过多轮迭代优化，既满足通用托盘货物的整齐码放要求，也能适配大型机电设备、成批工业原料的装载需求，底架的承载横梁按照均布载荷与集中载荷的双重工况做了加强设计，能够承受叉车进出作业时的轮压冲击，不会出现底架变形、地板破损的问题。侧壁采用波纹钢板结构，在降低整体自重的同时提升了侧向抗形变能力，即使在多层堆码、船舶航行横摇受力的工况下，侧壁也不会出现鼓胀或凹陷，保证箱体外形尺寸始终处于标准边界内，避免在船舱格槽、铁路限界、公路通行限界中出现卡滞。

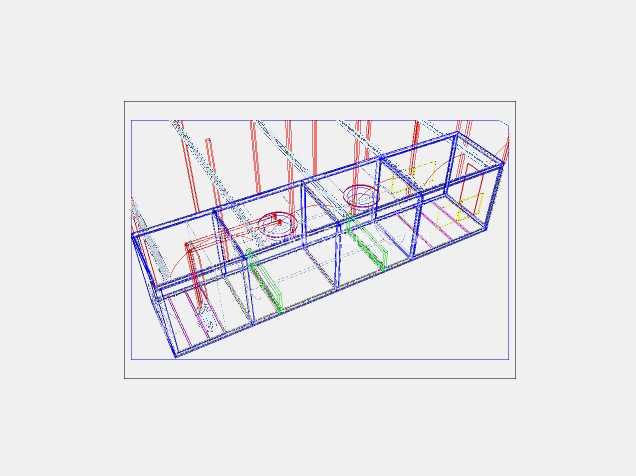

设计过程中，线框建模阶段优先完成了骨架受力路径的梳理，将所有载荷传递路径明确到每一段型材的截面上：角柱承担堆码时的上部竖向载荷，同时传递吊装时的竖向拉力，底侧梁承担货物的侧向挤压载荷与底架传递的竖向载荷，顶侧梁配合顶板形成上部的稳定支撑，避免顶部受外力挤压时出现整体塌陷。所有型材的连接节点位置都做了应力释放设计，避免在长期交变载荷作用下出现焊缝疲劳开裂，尤其是角件与主框架的连接位置，采用了加厚补强板的结构，能够承受多层堆码时数十吨的上部载荷，以及吊装时的动态冲击载荷。

从安装与适配边界来看，箱体的外部长度、宽度、高度完全遵循国际标准集装箱的尺寸规范，八个角件的锁孔位置、端面尺寸都有严格的公差要求，确保不同厂家生产的同规格集装箱都能实现通用互换，不管是在自动化码头的无人吊装作业中，还是在铁路场站的机械锁固作业中，都能实现精准对位。箱门位置采用双开门结构，门铰链、锁杆、密封条的安装位置都经过匹配设计，关闭后能够实现防水、防尘的密封效果，满足跨境长途运输过程中对货物防护的要求，锁杆的操作力经过优化，单人即可完成箱门的开启与锁闭操作，不需要借助额外工具。

在结构细节处理上，底架地板采用高密度覆膜胶合板或者钢制地板，表面做防滑处理，叉车进出作业时不会出现打滑问题，地板与底架横梁的连接采用沉头螺栓固定，保证地板表面平整，不会出现凸起剐蹭货物包装的情况。箱体内部的系绳环按照固定间距布置在侧壁、底架位置，能够满足不同类型货物的绑扎固定需求，避免运输过程中货物移位碰撞箱体。通风装置布置在侧壁上部位置，能够平衡箱体内外的压差，避免温差变化导致箱内结露损坏货物，同时通风口的防雨结构可以防止雨水在运输过程中灌入箱内。

这类集装箱的结构设计充分考虑了全生命周期的使用需求，不管是长期在海洋高盐雾环境下的海运使用，还是在西北风沙环境下的铁路运输使用，耐候钢材质的框架配合防腐涂层都能保证足够的使用年限，日常维护只需要检查焊缝状态、密封条老化情况、锁具活动部件润滑情况即可，不需要复杂的维保作业。在多式联运过程中，集装箱不需要开箱倒载就可以在船、火车、卡车之间直接换装，大幅提升了物流转运效率，降低了货物装卸过程中的破损率，这也是其成为全球物流体系核心载运单元的核心原因。建模过程中对线框结构的分层梳理，能够清晰展示每一部分型材的位置、连接关系，为后续的结构受力分析、生产下料、装配工艺制定提供准确的三维参考，避免二维图纸表达不清晰导致的生产误差。
