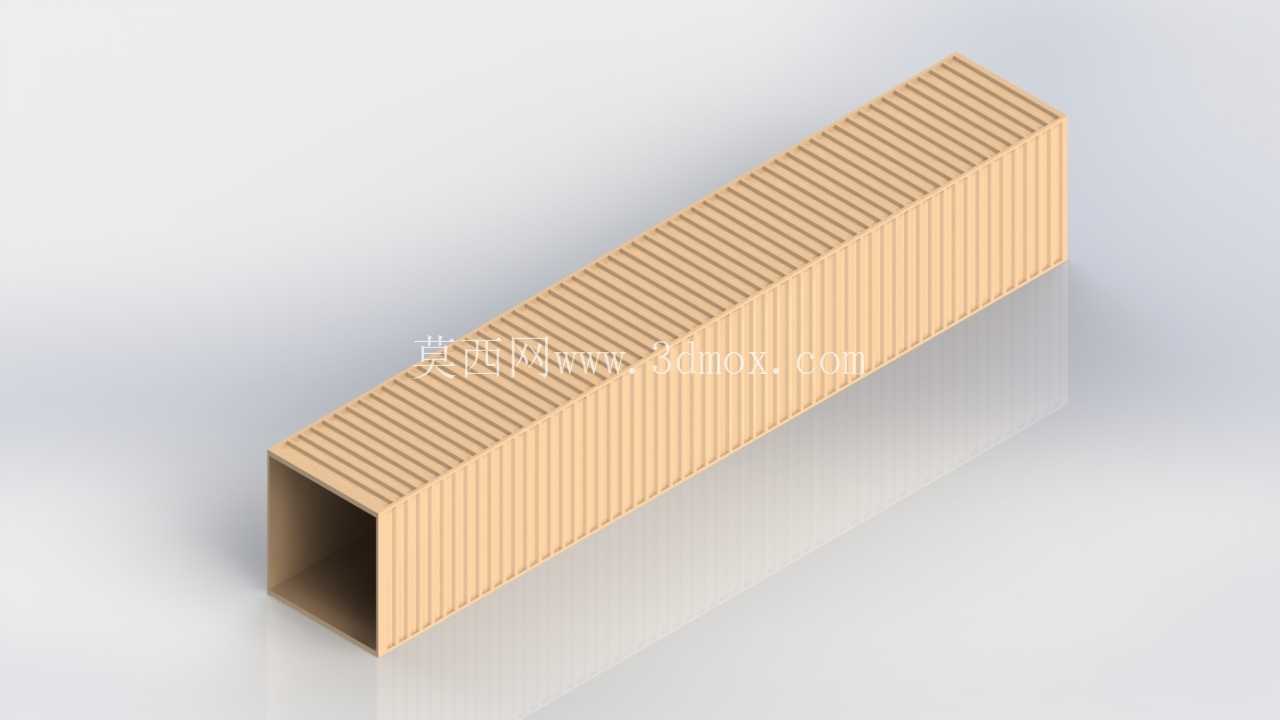

53英尺标准货运集装箱三维结构设计

在干线公路快运、铁路多式联运的实际作业场景里，53英尺规格的集装箱是北美区域长途大容量货运的核心载具，相比常规40英尺集装箱，其内部容积提升近30%，能够适配轻泡货、电商批量件、快消品托盘化运输的装载需求，单趟次可承载更多标准托盘，有效降低单位货物的运输成本。这类箱体在实际使用中，需要同时满足公路甩挂运输的快速装卸要求、铁路编组作业的堆码强度要求，以及临时仓储场景下的堆垛承载要求，因此结构设计阶段需要兼顾刚性、自重与装卸便利性的平衡。

从结构设计思路来看，该集装箱采用全波纹侧板的承载式结构，侧板的波纹压型并非单纯的外观设计，每一道波纹的折弯角度、凸起高度都经过力学校核，在不额外增加钢板厚度的前提下，大幅提升侧板的平面外刚度，避免箱体在堆码、吊装过程中出现侧板鼓胀或凹陷变形。箱体的端框采用高强度型钢焊接成型，角件位置严格匹配国际通用的集装箱吊具、锁具接口尺寸，能够兼容现有港口、场站的所有标准吊装、固定设备，无需额外定制适配工装。箱体底部的承载横梁采用等间距布置，横梁截面高度根据不同位置的载荷分布做差异化设计，靠近箱门的区域因为叉车作业时轮压集中，适当加密横梁间距并提升截面抗弯模量，避免长期叉车进出作业造成底板变形。

外形尺寸方面，53英尺集装箱的外部长度严格遵循北美多式联运的尺寸边界，总长度控制在16154mm，宽度2591mm，高度2896mm，这个尺寸边界既能够满足公路运输时不超限的要求，同时内部可用长度达到16000mm以上，可并排容纳两列标准美式托盘，纵向可放置13排托盘，装载效率相比40尺高柜提升明显。安装边界上，箱体底部的四个角件定位尺寸与标准集装箱挂车的锁销位置完全匹配，吊装时角件的导向斜面能够快速引导吊具对位，锁止后可承受铁路运输时的纵向冲击载荷，堆码时上层箱体的角件能够精准嵌入下层箱体的角件定位槽，最多可实现6层满载堆码，满足场站临时堆存的空间利用需求。

在实际功能特性上，该箱体采用一端开门的结构，箱门的铰链采用铸钢材质，配合多道橡胶密封条，能够实现户外存放时的防水、防尘要求，门杆锁具采用偏心压紧结构，关闭时能够将密封条压缩量控制在合理区间，既保证密封效果，又避免长期压缩造成密封条过早老化失效。箱体顶板采用整张钢板压型后焊接，焊缝位置做满焊后打磨处理，避免雨水渗漏，顶板的波纹走向与箱体长度方向一致，能够提升顶板的抗弯能力，避免人员顶部作业时出现塌陷。侧板与底架、顶梁的连接位置采用连续焊接工艺，焊接后做抛丸除锈处理再喷涂防腐涂层，能够适应沿海高盐雾、内陆高湿度等不同作业环境的防腐要求，延长箱体的实际使用寿命。

建模过程中，需要重点还原波纹侧板的成型规律，每一道波纹的间距、折弯R角都要与实际产品一致，不能简化为平面结构，否则后续做有限元分析时会出现刚度计算偏差；角件的内部加强筋结构也要完整还原，因为角件是整个箱体吊装、堆码、固定的核心受力部件，其内部的加强结构直接影响整体的承载能力；箱门的铰链转动自由度要按照实际装配关系设置，能够模拟箱门开启到270度并贴合侧板的状态，方便后续做装卸作业的仿真模拟。另外，底板的防滑纹路、通风器的安装位置、标识牌的固定点这些细节结构也需要准确建模，这些细节虽然不影响主体结构强度，但在实际生产、运维环节都是必不可少的结构要素。

这类大尺寸集装箱在实际应用中，除了常规的货物运输，还经常被改装为移动仓储单元、临时办公舱、设备集成方舱，因此建模时保留了所有的标准安装接口，后续改装时可以直接在原有角件、横梁上固定附加结构，不需要对主体结构做破坏性改动。箱体的自重控制也是设计中的重点，通过对不同部位板材厚度的优化，在保证整体强度满足ISO集装箱标准要求的前提下，尽可能降低箱体自重，从而提升额定装载质量，增加单趟运输的有效载荷。
