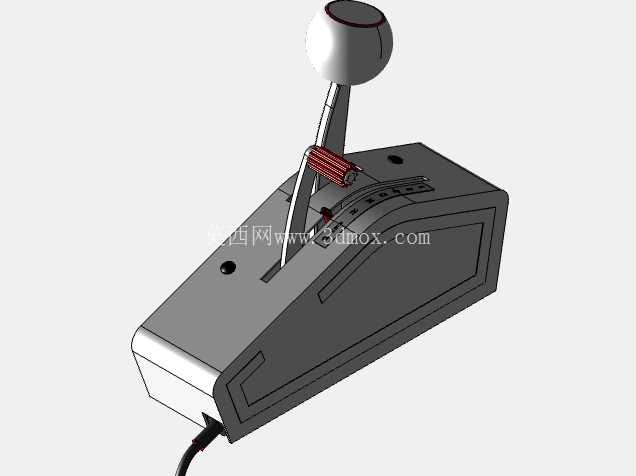

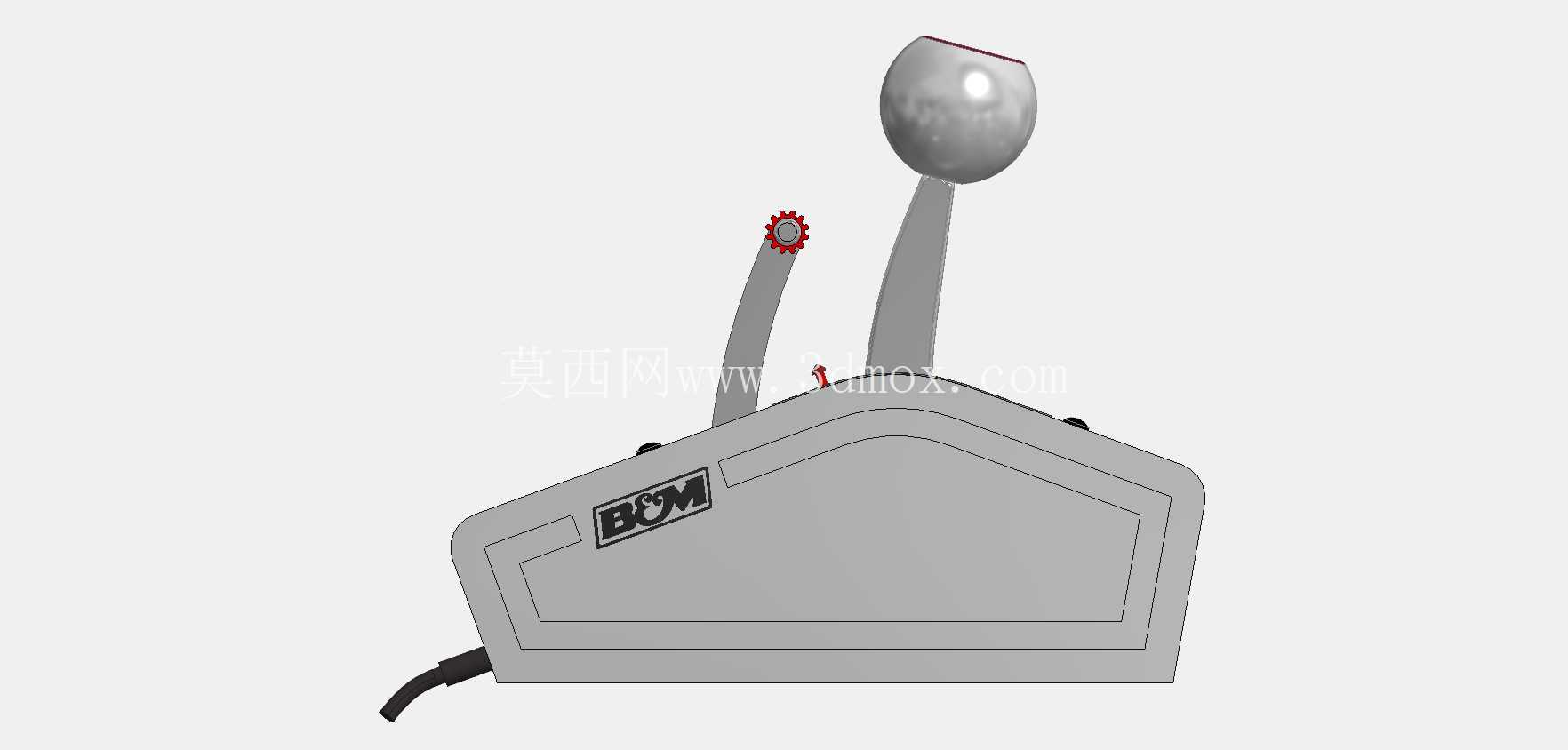

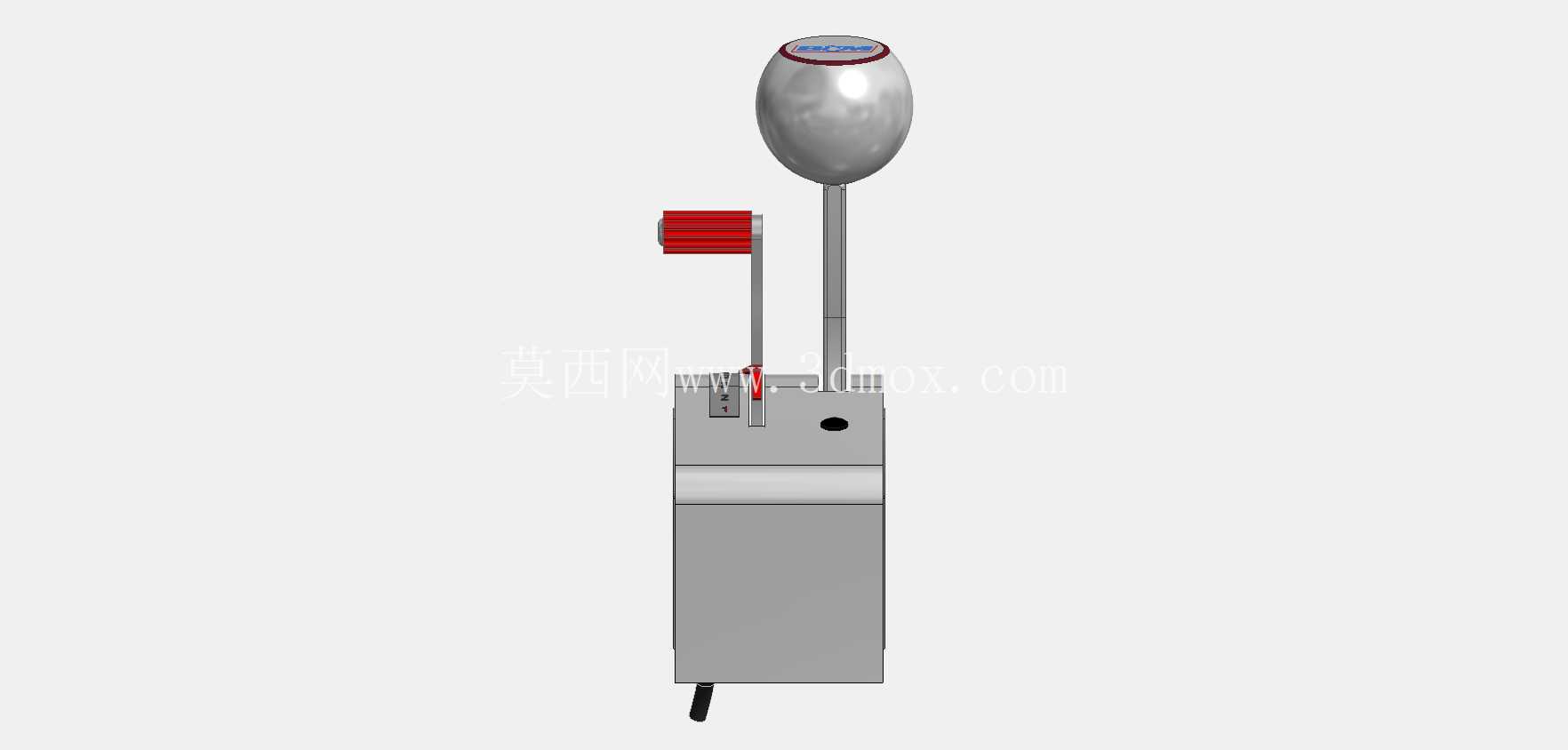

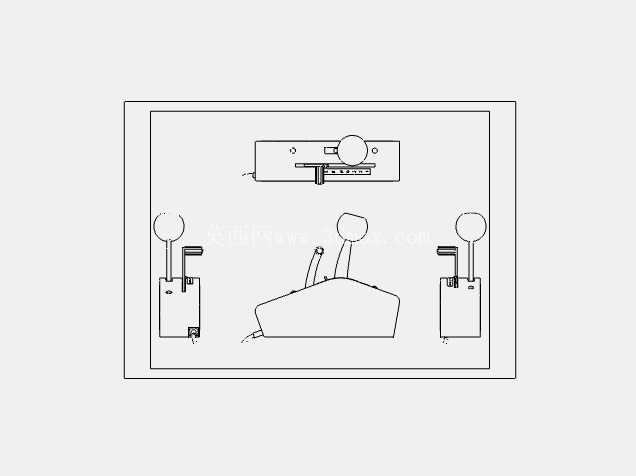

B&M通用棘轮换挡操纵机构三维结构

　　在汽车传动系统改装与赛事车辆搭建领域，换挡操纵机构的手感、挡位清晰度与可靠性直接决定驾驶操作的响应效率，这款棘轮式换挡装置正是面向自动变速器改装场景开发的操纵部件，区别于原厂偏向舒适性调校的软连接换挡结构，棘轮式锁止结构能在激烈驾驶过程中避免误挂挡位，给驾驶者明确的挡位入位反馈，适配大马力后驱车型、场地赛车以及直线加速赛车的改装需求。从结构设计逻辑来看，整个装置分为基座主体、换挡杆总成、棘轮锁止组件、挡位标识面板四个核心部分，基座采用一体化楔形壳体设计，底部预留了与车身地板连接的安装孔位，安装时需要匹配车内中央通道的凸起轮廓，壳体边缘做了圆角过渡处理，避免安装过程中割伤车内内饰线束，同时壳体内部预留了换挡拉索的穿行空间，拉索从基座尾部引出，可直接对接自动变速器的换挡摇臂，无需额外定制转接支架。

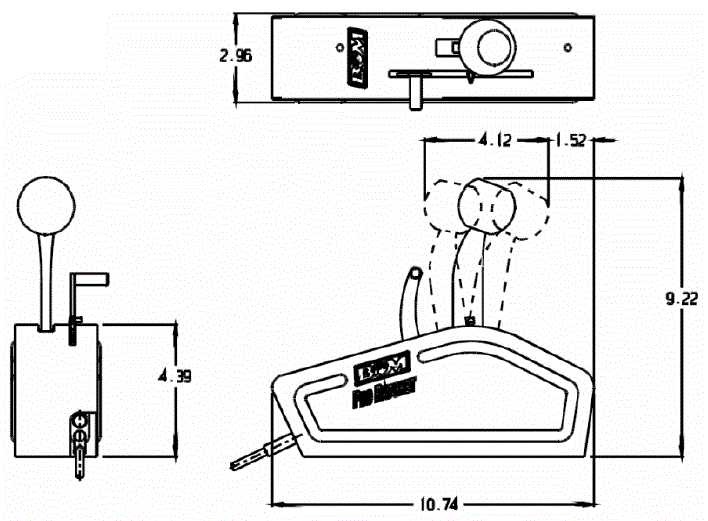

　　换挡杆采用上细下粗的变径杆身设计，顶部搭配球形换挡头，握持位置的球面弧度贴合手掌自然弯曲形态，长时间换挡操作不会产生硌手的不适感，杆身中部集成的红色棘轮拨块是整个结构的核心操作部件，换挡时需要向上提拉拨块解锁棘轮锁止齿，才能推动换挡杆切换挡位，松开拨块后棘轮齿自动卡入对应挡位的定位槽，从机械结构层面杜绝行驶过程中因车身颠簸导致的跳挡、脱挡问题，相比传统的拉索式软连接换挡机构，这种硬连接棘轮结构的挡位旷量可以控制在极小范围内，每一次换挡的行程反馈都高度一致。在安装边界设计上，基座整体的长宽尺寸适配多数家用性能车的中央通道空间，不需要对原车内饰板做大规模切割，只需要拆除原厂换挡机构总成后，通过四个固定螺栓将该装置固定在原车换挡安装点位即可，换挡杆的高度设置在驾驶者坐姿下手臂自然下垂即可触碰的位置，换挡行程经过优化，从P挡到D挡的推动距离比原厂机构缩短近三分之一，能大幅减少换挡动作的操作时间，适配赛事场景下的快速换挡需求。

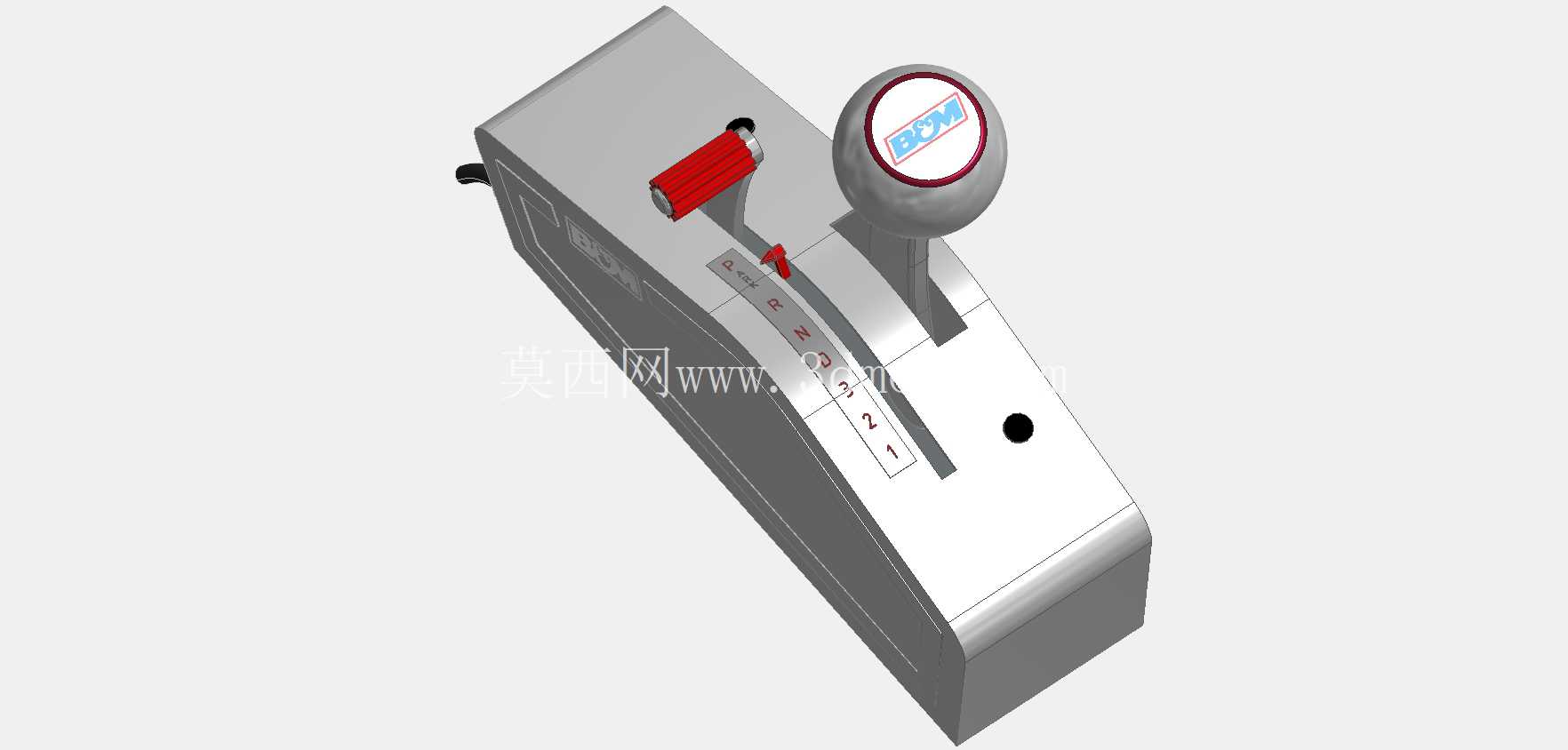

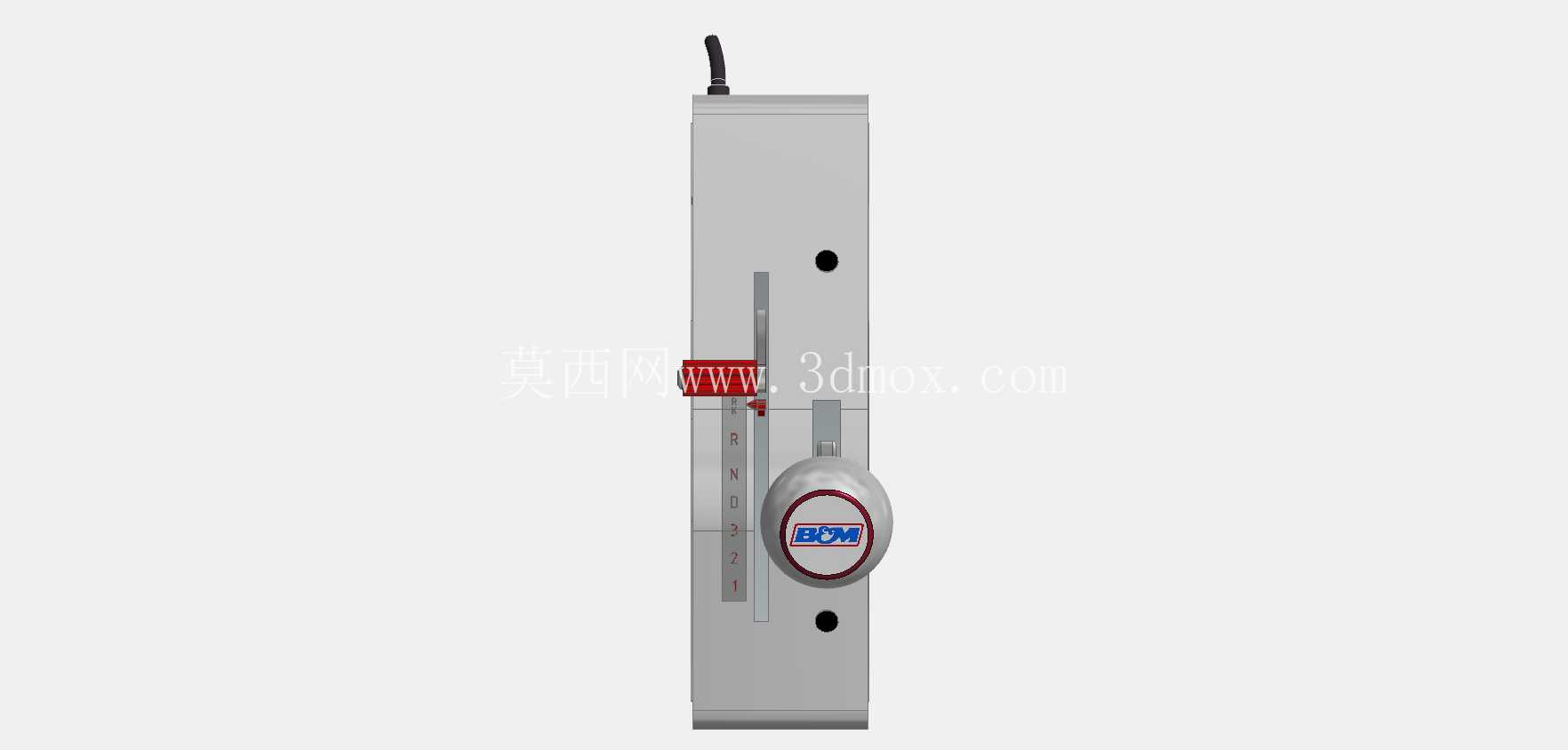

　　挡位标识面板设置在基座上表面，沿着换挡杆的滑动轨迹排布挡位刻度，每个挡位对应的棘轮定位槽都经过淬火处理，长期频繁换挡也不会出现定位槽磨损导致的挡位模糊问题，棘轮齿的啮合角度经过反复调校，解锁拨块的按压力度设置在适中区间，既不会因为力度太小导致误触解锁，也不会因为力度太大增加换挡操作的负担。从实际应用场景来看，这类棘轮换挡机构除了用于专业赛车改装，也适用于越野车辆的传动系统升级，越野场景下车辆经常处于大扭矩输出状态，路面颠簸幅度大，普通换挡机构容易出现挡位脱出的问题，棘轮锁止结构可以牢牢锁定当前挡位，保证动力传输的稳定性，同时清晰的挡位反馈也能让驾驶者在视线不离开路面的情况下完成挡位切换，提升越野行驶的安全性。

　　设计过程中需要重点关注换挡杆的摆动角度与拉索行程的匹配关系，棘轮齿的每个定位点都要对应变速器的准确挡位位置，不能出现挡位挂入不到位或者过位的情况，否则会导致变速器内部摩擦片异常磨损，基座的材质选用高强度压铸铝合金，在保证结构强度的同时控制整体重量，不会给车身增加额外的负载，换挡杆表面做了阳极氧化处理，长期握持摩擦也不会出现掉漆、锈蚀的问题，球形换挡头采用耐磨工程塑料材质，表面做防滑纹理处理，手心出汗的情况下也不会出现打滑问题。整个结构的运动部件之间都预留了合理的配合间隙，避免温度变化导致热胀冷缩出现换挡卡滞的问题，棘轮拨块的回位弹簧选用不锈钢材质，长期使用不会出现弹力衰减或者生锈失效的问题，基座内部的运动部件都预留了润滑脂存储槽，装配时涂抹低温润滑脂，可以在-30℃到80℃的环境温度范围内保证机构操作顺畅，不会出现低温卡滞、高温润滑失效的问题。
