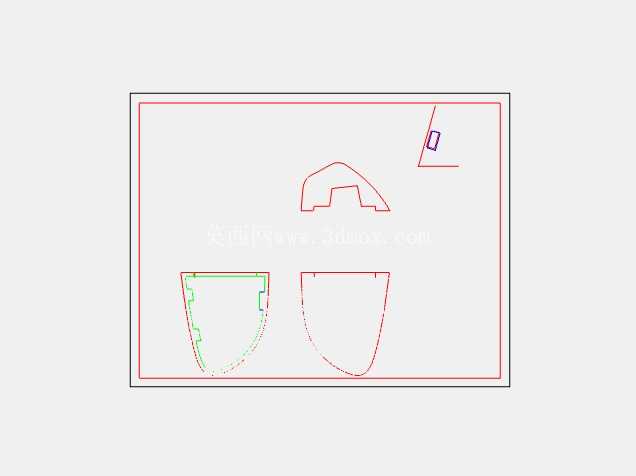

大众帕萨特CC改装车门拉手外壳结构

　　该结构件对应大众帕萨特B6、CC车型的车门外拉手装饰罩，属于车身外饰系统的配套改装部件，主要应用在民用乘用车的车门启闭机构外侧，承担拉手本体防护、外观流线匹配、降低行车风阻的作用。日常使用场景中，该部件覆盖在车门拉手金属基座外侧，隔绝雨水、灰尘、路面泥沙对拉手内部锁止联动机构的侵蚀，同时与车门侧围的曲面造型完全贴合，避免外凸结构破坏整车侧面的空气动力学轮廓，高速行驶时可减少拉手位置产生的紊流，降低风噪与气动阻力。

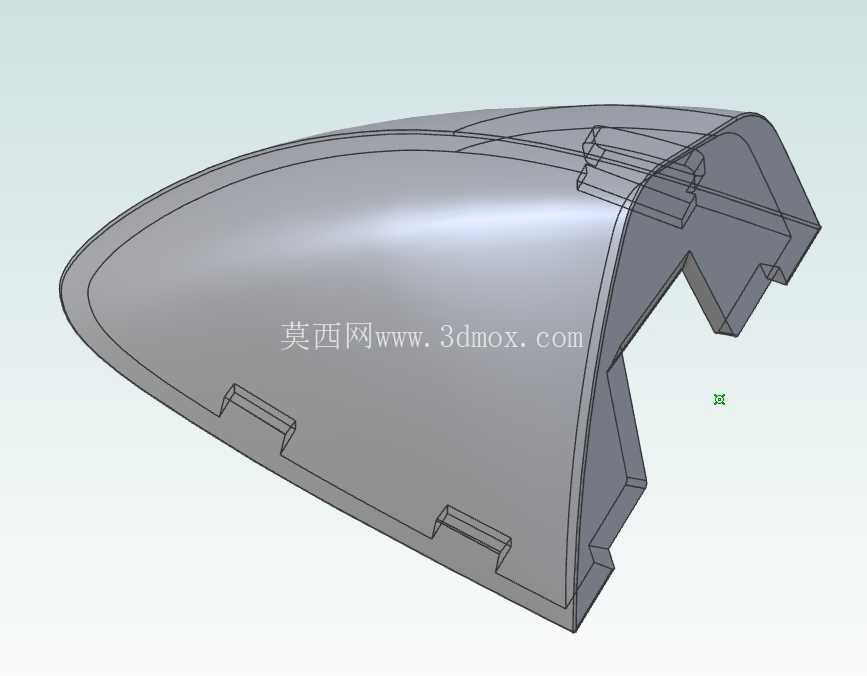

　　从设计逻辑来看，该部件采用与车门侧围一致的流线型弧面，整体轮廓顺着车门A柱向C柱延伸的曲率做渐变收窄，前端做圆弧导角处理，避免尖锐边角在日常使用中造成磕碰划伤，同时匹配车身冲压件的分缝间隙，安装后与周边钣金的面差控制在0.5mm以内，符合整车外饰件的装配公差要求。结构上内侧设置了三处卡扣式安装位，分别对应拉手基座上的三个定位卡槽，安装时无需额外打胶或使用紧固件，对准卡槽按压到位即可完成固定，卡扣的倒扣角度设计为15度，既保证日常使用中不会因车辆振动、开关门冲击出现松脱，也便于后期维修更换时徒手拆卸，不会损坏周边漆面与拉手基座。

　　安装边界方面，该部件的内轮廓完全避让拉手内部的锁止拉杆、微动开关走线空间，内壁与基座之间预留2mm的均匀间隙，避免低温环境下塑料件收缩出现卡滞，影响拉手正常启闭。壁厚设计上采用2.5mm的均匀壁厚，外表面做高光免喷涂处理的结构预留，匹配车身同色喷漆的工艺要求，背部设置了两条纵向加强筋，在不增加整体壁厚的前提下提升部件的抗冲击性能，避免日常洗车擦拭、轻微剐蹭导致部件变形断裂。边缘位置做了一圈0.8mm的翻边结构，安装后翻边完全贴合车门钣金表面，阻断水流顺着缝隙进入拉手内部的路径，同时避免边缘位置出现割手的锐边。

　　针对改装场景的适配性，该结构完全沿用原厂拉手的安装点位，不需要对原车车门钣金、拉手基座做任何打孔、切削修改，替换原厂损坏的拉手罩时可直接对位安装，匹配对应年款车型的安装尺寸，不会出现错位、缝隙不均的问题。曲面建模过程中通过多段曲率连续的样条曲线构建外表面，保证与车门侧面的G2连续，安装后不会出现视觉上的曲面断层，符合整车外观的设计一致性要求。卡扣位置的设计充分考虑了塑料件的脱模斜度，所有安装结构的脱模角度设置为1度，避免注塑生产时出现粘模、拉伤的问题，适合批量注塑生产。部件的下端设置了微小的导流缺口，可将渗入翻边缝隙的少量雨水顺着缺口导出，避免长期积水导致卡扣位置出现锈蚀老化，延长部件的户外使用寿命。
