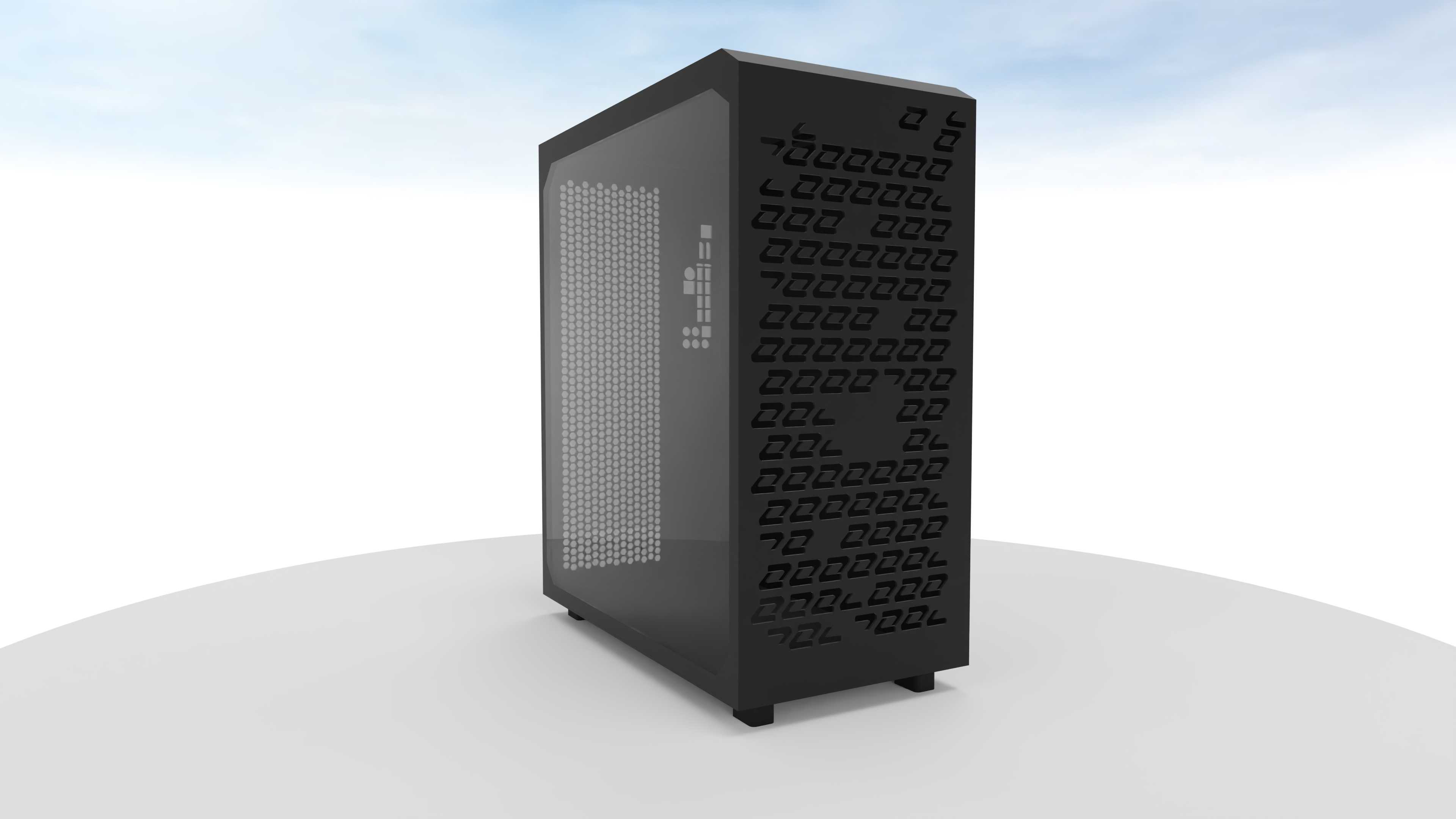

海盗船iCUE220TRGB游戏机箱外壳结构

在桌面级DIY硬件的结构设计领域，PC机箱作为承载核心硬件的载体，其外壳结构的合理性直接决定了硬件安装的适配性、风道组织的效率以及整机外观的呈现效果，这款针对游戏使用场景开发的中塔机箱外壳，在结构设计阶段就围绕游戏玩家的实际使用需求做了多维度的考量。从实际应用场景来看，这类机箱主要面向桌面电竞主机搭建场景，需要兼容主流ATX、MATX、ITX规格的主板，同时要为长尺寸独立显卡、塔式风冷散热器、ATX规格电源预留足够的安装空间，还要兼顾前置接口的操作便利性与侧透区域的视觉展示效果，满足游戏玩家对硬件展示、灯效呈现的需求。

从功能特性层面来说，这款外壳结构在设计时省略了PCB板与电源仓的独立结构模块，重点聚焦于机箱外框架、面板安装位、侧透固定位、硬件安装锚点的结构还原，外壳主体采用SPCC冷轧钢板的常规厚度参数做结构基准，前面板与顶部面板预留了大面积的通风开孔位，可支持120mm/140mm规格的散热风扇安装，前面板区域可兼容360mm规格的冷排安装，顶部可支持240mm冷排固定，满足高负载游戏场景下的硬件散热需求。IO接口区域预设在机箱顶部靠前位置，预留了USB接口、音频接口的安装开孔，方便玩家外接外设时不用俯身操作机箱背部，适配桌面使用时的操作习惯。

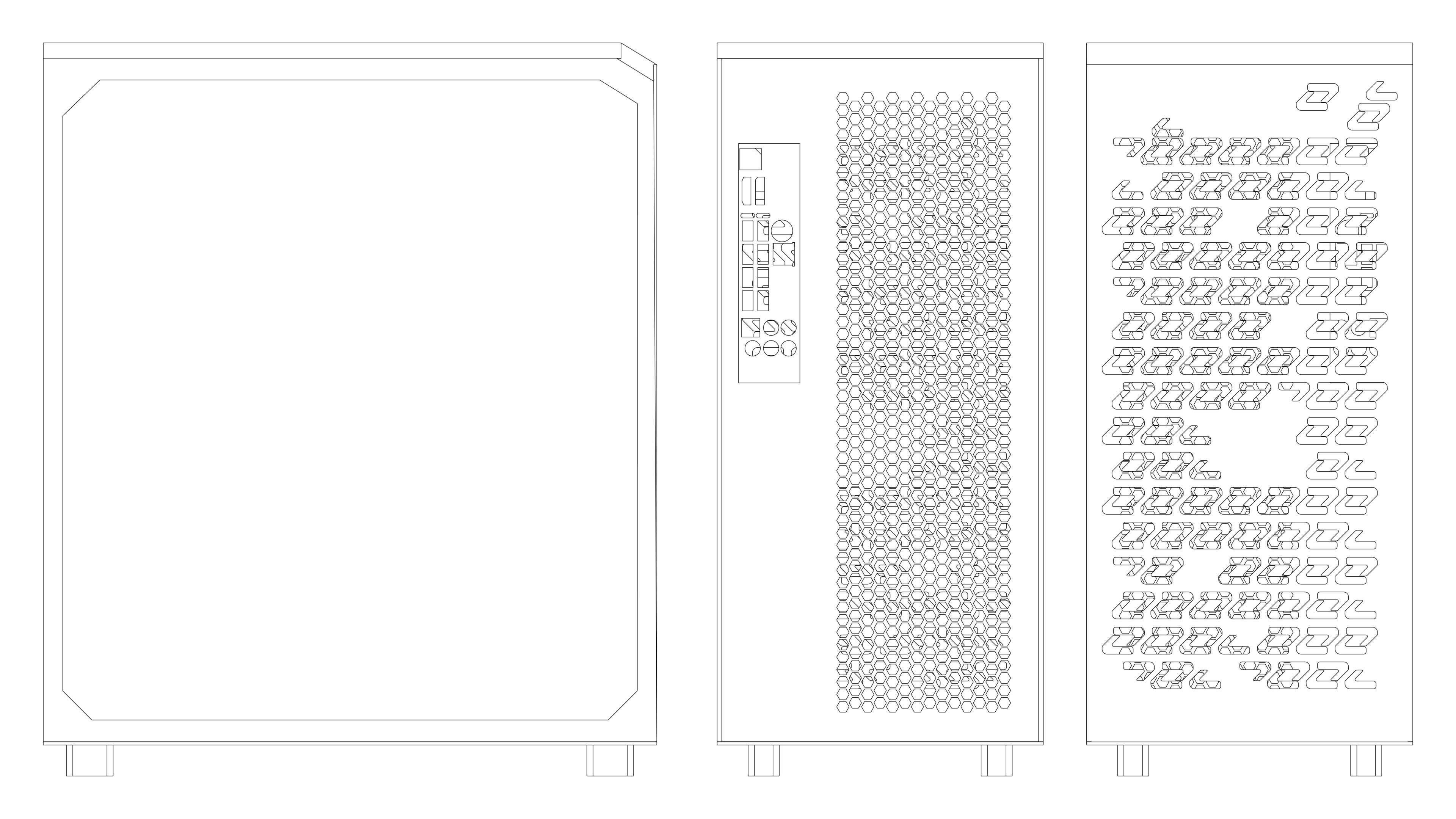

在设计思路的落地过程中，结构工程师首先确定了机箱的整体安装边界，整体宽度控制在220mm区间，对应型号命名中的220T参数，深度方向预留450mm左右的内部空间，高度方向控制在460mm上下，这个尺寸边界既可以保证内部硬件的安装兼容性，又不会占用过多的桌面下部空间，适配多数常规电脑桌的主机位放置尺寸。外壳的边角位置做了R角过渡处理，避免钣金加工后的锐边造成安装划伤，前面板与主体框架采用卡扣加螺丝的双重固定结构，既方便日常拆卸清理防尘网，又能保证长期使用后的结构稳定性，不会出现面板松动异响的问题。侧透面板采用磁吸加定位销的固定方式，对应框架上预留的磁吸条安装槽与定位孔位，安装时可以快速对齐，拆卸时不需要拧动螺丝，方便玩家日常更换硬件或者调整内部灯效布局。

从安装适配的细节来看，主板安装位预设了对应的铜柱固定孔位，对应不同规格主板的孔位标准做了通用化设计，不需要额外调整铜柱位置就可以兼容MATX与ITX主板，ATX主板安装时只需要调整对应位置的铜柱即可。显卡安装位预留了最长350mm的安装空间，兼容目前市面主流的三风扇游戏显卡，PCIe挡片位置采用可重复拆卸的挡板设计，不需要掰断挡片就可以固定显卡或者扩展卡，方便后续硬件升级更换。硬盘安装位在背部走线区域预留了2个2.5英寸硬盘的安装位，可满足玩家的存储扩展需求，走线区域预留了20mm左右的背线空间，方便整理电源线材，避免线材杂乱影响风道流通与内部视觉效果。

风道结构的设计上，外壳前面板的进风孔采用蜂窝状开孔结构，开孔率控制在60%以上，保证进风量的同时可以阻挡大颗粒灰尘进入机箱内部，顶部与背部的出风位对应风扇安装孔位做了对齐设计，形成前进后出、下进上出的合理风道循环，避免内部出现散热死角，保障高负载游戏场景下CPU、显卡等核心硬件的散热效率。外壳的表面处理采用常规的黑色哑光喷涂工艺，既可以避免使用过程中留下指纹痕迹，又能和内部的RGB灯效形成视觉对比，突出灯效的展示效果，符合游戏机箱的视觉定位。
