工业用电源接插件结构设计方案

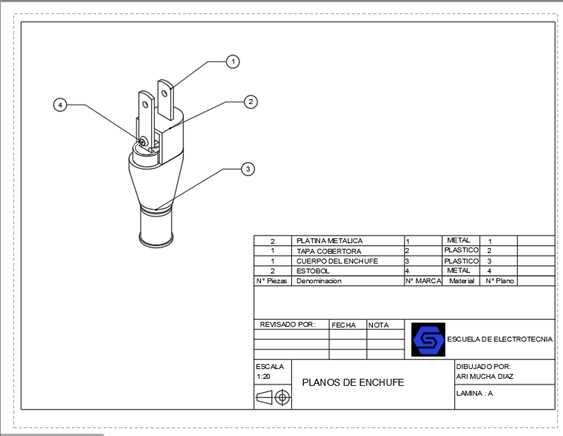

　　在低压电气布线、小型机电设备内部接线、现场临时供电接驳场景中，这类接插件是实现线缆快速通断、保障导电连接可靠性的基础部件，区别于民用消费级插头，工业场景下的接插件需要兼顾插拔便捷性、接触电阻稳定性、绝缘防护能力与抗外力拉扯性能，避免长期使用中出现接触不良、绝缘击穿、接线松脱等故障。从结构拆分来看，整个接插件分为导电插合端、线缆固定端、绝缘防护壳体三个核心功能段，导电插合端采用两片对称布置的金属接片，接片根部设置铆接结构，可直接与剥除绝缘层的线缆线芯压合固定，无需额外焊接工序，适配现场快速接线作业需求，接片表面做平整处理，保证插合时与对接插座的接触面积最大化，降低大电流通过时的温升。

　　线缆固定端设计为锥状收窄结构，内壁设置多道环形防滑筋，当线缆穿入后，可通过外部压接或者配套的锁紧套挤压，将线缆外护套牢牢卡在筋位之间，承受轴向拉扯力时不会出现线芯与接片脱离的问题，这一结构在移动设备供电、临时拖线布线场景中尤为重要，能大幅降低接线处被拉断的概率。绝缘防护壳体采用上下扣合的分体式设计，壳体上预留与金属接片对应的定位卡槽，装配时先将压接好线缆的金属接片卡入下壳的卡槽内，再扣合上壳，通过壳体边缘的卡扣结构实现自锁，无需额外螺丝固定，装配效率较高；壳体外部的锥度过渡段做了圆弧处理，没有尖锐棱角，避免布线时划伤操作人员手部或者刮破相邻线缆的绝缘层。

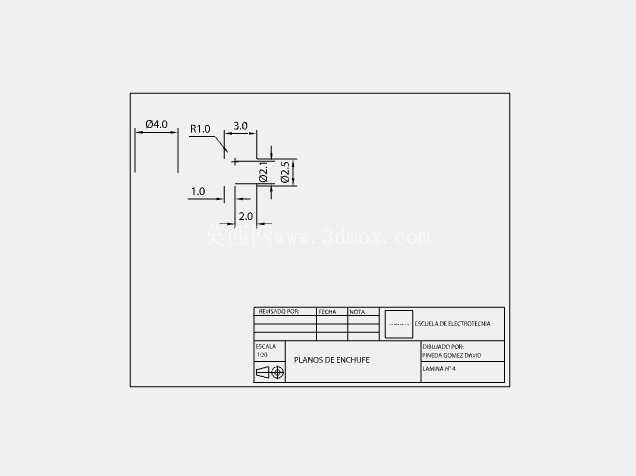

　　从安装边界来看，接插件插合端的金属接片伸出长度控制在合理范围，既保证插合后有足够的接触深度，又不会因为伸出过长导致相邻接片之间的绝缘距离不足，适配常规的同规格插座安装孔位，不需要对原有设备的插座结构做改动即可直接替换使用；壳体最大外径处的尺寸经过优化，在多排密集布置的接线端子排上使用时，相邻接插件之间不会出现干涉，预留足够的手指操作空间方便插拔。设计过程中针对不同材质的特性做了匹配，金属接片选用导电性能优良的金属板材，冲压成型后做表面处理提升抗氧化能力，避免长期暴露在空气中出现氧化层导致接触电阻升高；绝缘壳体选用具备一定韧性与绝缘性能的塑性材料，能承受常规的插拔冲击力不会开裂，同时在-10℃到60℃的常规工作环境温度范围内不会出现材质脆化或者软化变形的问题。

　　在实际工程应用中，这类接插件常被用于小型电动工具供电接驳、实验室测试设备临时接线、低压控制柜内部跨接线连接、户外临时照明线路接驳等场景，相比螺丝压接的接线端子，它的插拔效率更高，适合需要频繁通断线路的场合；相比民用插头，它的结构更紧凑，金属接片的载流能力更强，能满足小功率工业设备的供电需求。结构设计时还考虑了防错插的可能性，两个金属接片的宽度做了差异化处理，与对应插座的插槽宽度匹配，反向插合时无法插入，避免正负极接反导致的设备损坏问题；壳体的合模缝处做了错位止口设计，扣合后上下壳之间不会出现错位缝隙，能阻挡日常使用中的灰尘、少量溅水进入壳体内部，降低内部短路的风险。线缆入口处的内孔尺寸适配常规截面积的多股铜芯线缆，压接后能在入口处形成紧密的包裹，避免灰尘顺着线缆与壳体的间隙进入内部。整个结构没有复杂的异形曲面，所有零部件都适合采用冲压、注塑的常规工艺批量生产，零部件的公差配合要求符合通用电气配件的加工精度，不需要高精度加工设备即可完成生产，能有效控制制造成本，适合大规模配套使用。
