AutodeskInventor构建的iPhone6数字样机

　　在消费电子结构设计的日常工作中，手持通讯终端的外观结构验证、周边配件适配开发是高频需求场景，这款基于Autodesk Inventor搭建的iPhone6数字样机，完全贴合消费电子结构设计的实际使用需求，没有冗余的装配层级，采用多实体整合的单零件架构，能直接适配各类结构验证、配件开发的工作流。从实际应用场景来看，该模型可直接用于手机保护壳的内腔匹配验证，设计人员在开发TPU、PC材质保护壳时，可直接提取模型外轮廓曲面，调整保护壳的壁厚、按键开孔位置、摄像头避让区域，不需要反复对照二维图纸测量尺寸，能大幅缩短保护壳开模前的结构验证周期；也可用于桌面充电支架、车载手机固定座的限位结构设计，通过匹配模型的侧边弧度、底部接口位置，能精准确定支架的夹持行程、避让缺口尺寸，避免支架安装后遮挡按键、接口的问题；还可用于展会展示用手机模型的3D打印制作，直接导出实体模型即可生成打印路径，不需要额外修补破面、调整模型公差。

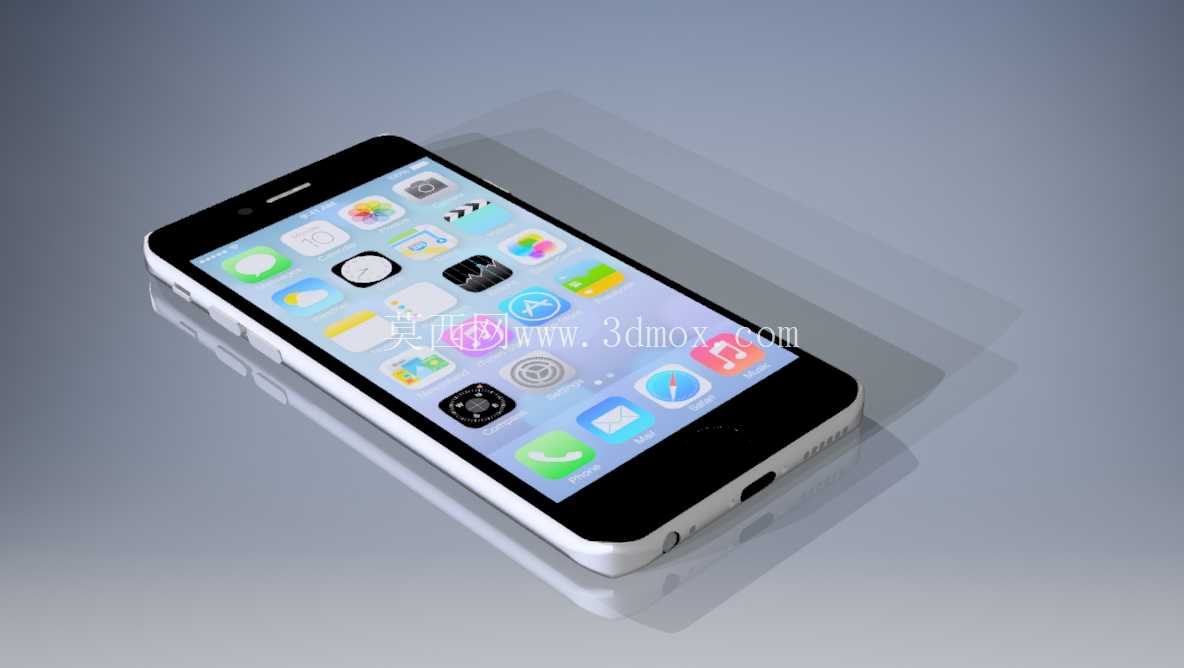

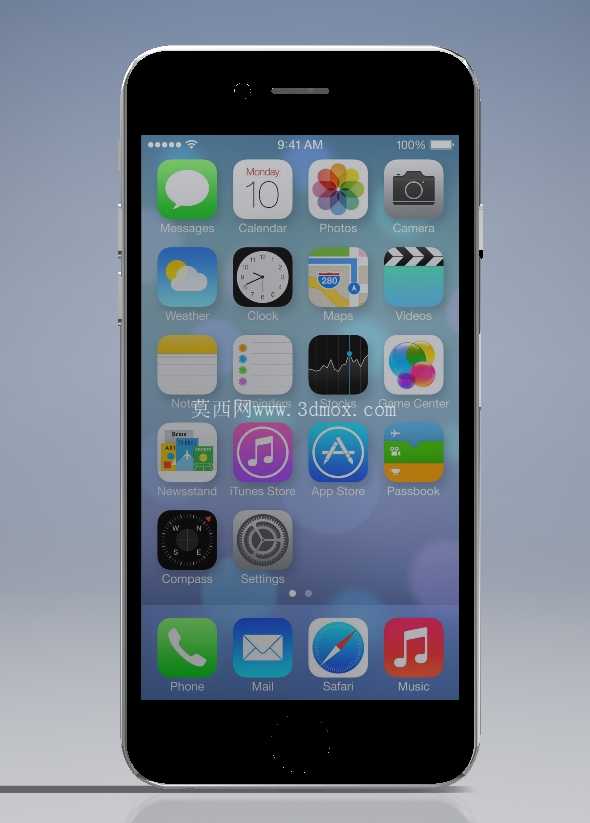

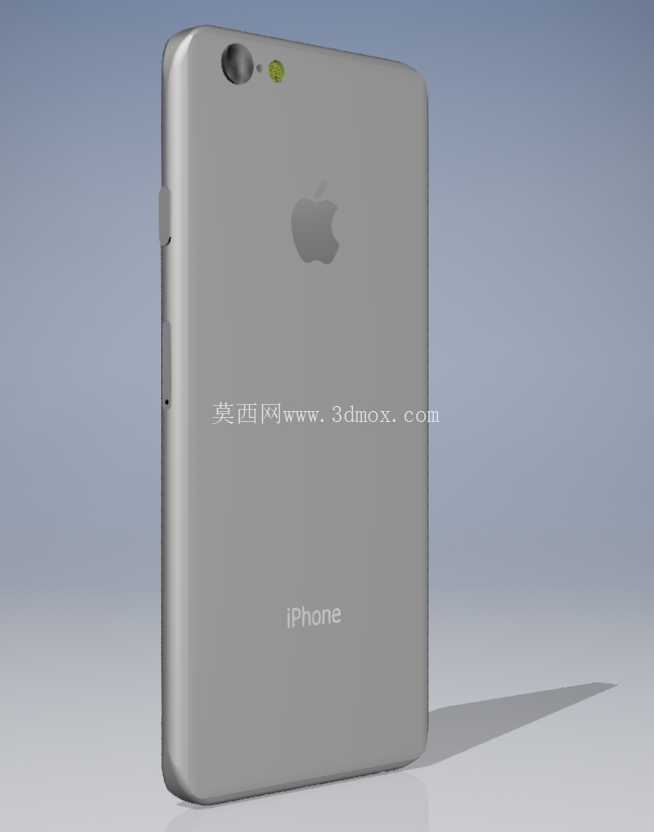

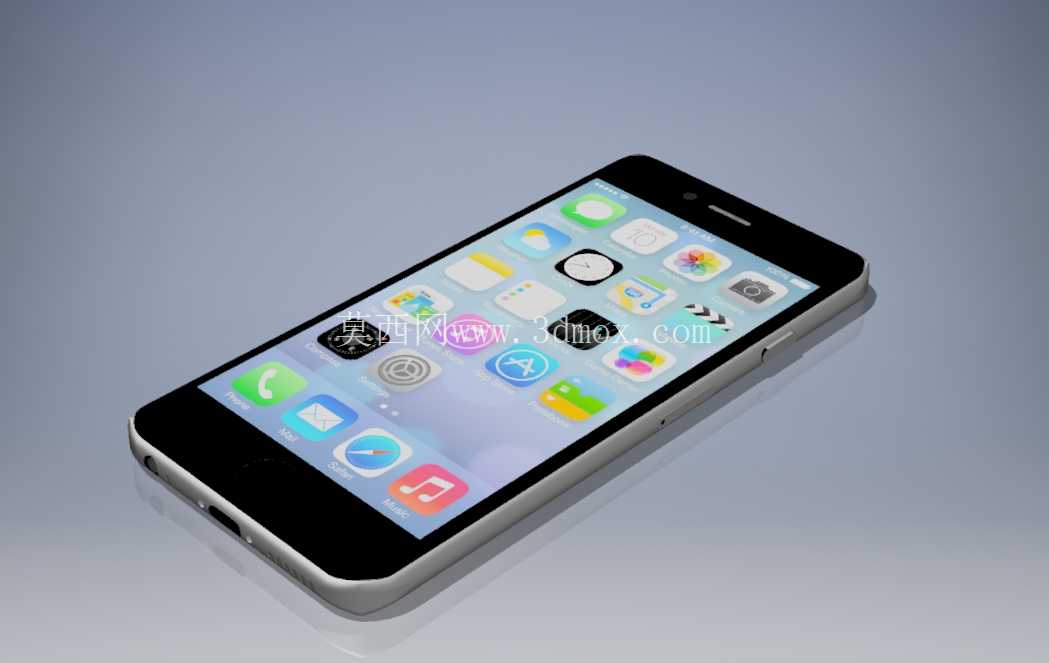

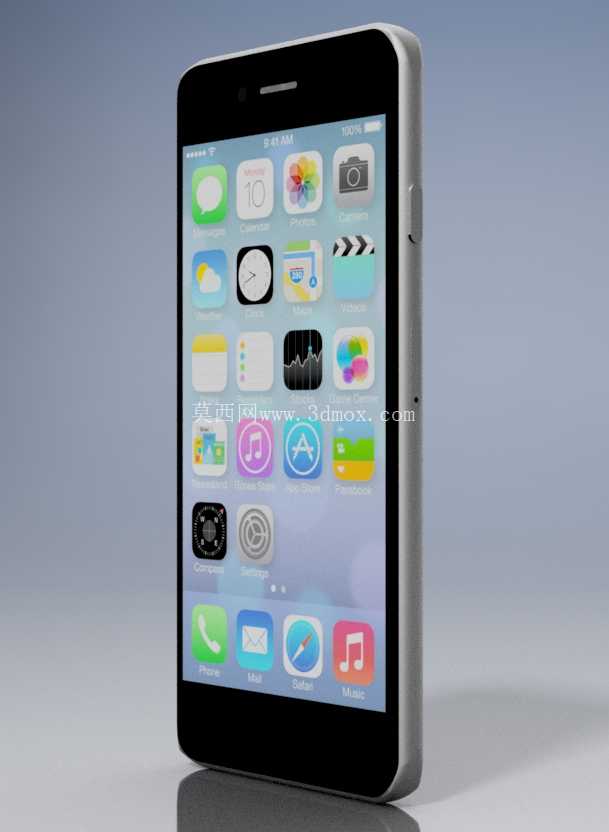

　　从设计思路来看，建模过程完全参考实体机型的实际尺寸边界，整机长度控制在138.1mm，宽度67mm，机身厚度6.9mm，屏幕区域的圆角弧度、侧边的弧面过渡都和实体机型保持一致，没有做夸张的艺术化变形；机身正面的听筒开槽、前置摄像头位置、底部Home键的圆形凹陷都做了精准的结构还原，侧边的音量按键、静音拨片、电源键的凸起高度、位置尺寸都符合实际装配边界，背部的摄像头凸起区域、闪光灯位置也按照实际结构做了对应处理，能满足各类结构匹配的精度需求。

　　不同于拆分了上百个零件的精细装配模型，这款单零件多实体的模型在使用时更加轻量化，不需要加载大量的装配约束，在普通配置的工作电脑上就能流畅旋转、剖切、测量，不会出现卡顿、模型加载失败的问题；模型的实体划分逻辑清晰，屏幕、机身中框、背部盖板、侧边按键都作为独立的实体存在，设计人员可以单独隐藏某一部分实体，观察内部的结构边界，也可以单独提取某一个实体的曲面做二次设计，比如单独提取屏幕的正面曲面，做钢化膜的贴合弧度验证，或者提取背部曲面做背贴的轮廓裁切。

　　在做周边配件的干涉检查时，只需要将配件模型和该手机模型装配到同一坐标下，就能直接检查配件和手机机身是否存在干涉，比如车载支架的夹持臂是否会压到侧边按键，无线充电线圈的位置是否和手机背部的感应区域对齐，保护壳的开孔是否和摄像头、闪光灯位置完全对应，这些验证工作都不需要拿到实体样机，在三维软件中就能完成全部校验，能大幅降低前期打样的成本，缩短产品开发周期。模型的曲面过渡全部采用G1连续以上的处理，机身侧边的弧面和正面屏幕、背部盖板的衔接处没有尖锐的棱角，完全还原实体机型的握持弧度，在做握持手感模拟、人机工程验证时，能得到和实体机型接近的反馈；机身底部的扬声器开孔、Lightning接口、麦克风开孔的位置和尺寸也做了对应还原，在设计底部接口类配件，比如Lightning接口的扩展坞、音频转接头时，可以直接匹配接口的位置尺寸，避免出现插接过紧或者接触不良的问题。对于刚接触消费电子结构设计的从业者来说，这个模型也可以作为建模练习的参考，观察多实体建模在消费电子类产品中的应用逻辑，学习如何通过合理的实体划分减少建模步骤，如何处理大弧面过渡区域的曲面质量，如何在保证模型精度的前提下控制模型的文件大小，提升建模效率。在做产品展示动画时，也可以直接调用该模型，制作手机放入保护壳、支架夹持手机的演示动画，不需要额外搭建手机模型，能节省大量的建模时间。
