中路非交叉口360度交通监控杆结构设计

做道路安防设施结构设计快十二年，经手的监控杆类产品少说也有七八十套，这套针对中路非交叉口点位设计的360度监控设备，是去年配合城市智慧交通路网升级做的专项方案，当时甲方提的核心需求很明确：要覆盖单向三车道加两侧非机动车道的全幅路面，不能有监控盲区，同时不能侵入道路建筑限界，还要兼顾后期设备维护的便利性，不能因为设备布设影响正常道路通行。

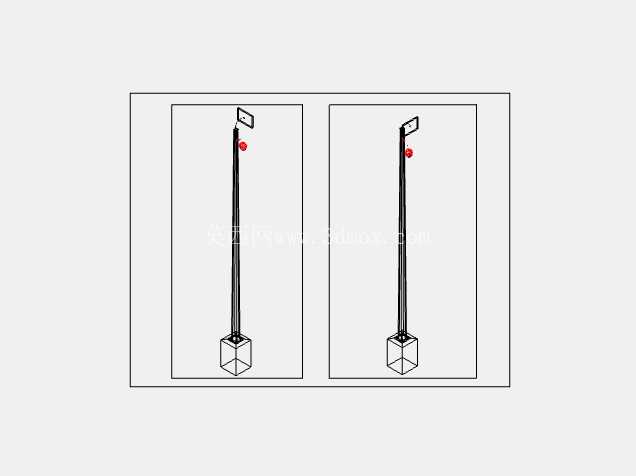

先从安装边界说起，这类布设在道路中线位置的监控杆，和常规路侧立杆的约束条件完全不一样。路侧立杆大多可以借用绿化带、路肩的安装空间，底部法兰的固定范围相对宽松，但中线位置的立杆，安装基座必须完全落在中央分隔带的预留范围内，常规城市主干路的中央分隔带如果是实体隔离墩形式，可用宽度大多在40cm到60cm之间，所以这套方案的底部安装座做了35cm见方的立方体结构，法兰盘固定孔位按照28cm的孔距布设，四个膨胀螺栓固定点完全落在基座范围内，不会出现固定点悬空、需要额外破拆路面结构的问题。立杆主体的高度做了4m的净空设计，这里的净空是指摄像头安装位到路面的垂直距离，不是杆体总长度——因为要考虑中央分隔带本身的路面高差，还有顶部摄像头支架的悬挑高度，杆体本身的下料长度要比净空高多预留20cm的安装调节余量，避免现场铺装完成后出现高度不足的问题。

很多人做监控杆设计容易忽略限界要求，道路中线的设备，所有外凸构件绝对不能侵入车道的建筑限界，城市主干路的小型车限高是4.5m，大型车是5m，所以这套杆体的顶部摄像头支架没有做过长的悬挑，只伸出杆体30cm，刚好让360度摄像头的视场角覆盖全幅路面，同时支架的最低安装位置距离路面刚好4.2m，哪怕是超高车辆的货物刮擦风险也能降到最低。摄像头的安装座做了水平360度旋转、垂直正负15度俯仰调节的结构，和常规固定角度的枪机支架不一样，这个调节结构没有采用外露的螺栓锁紧，而是用了内置的阻尼转轴，一方面是避免长期户外使用后螺栓锈蚀导致角度无法调节，另一方面也减少杆体上的外露突出件，降低风阻的同时也避免无关人员随意调整监控角度。

再说说功能层面的设计考量，这套设备的定位是中路非交叉口的交通状态采集，不是路口的闯红灯抓拍，所以不需要搭配补光灯、抓拍单元这类附属设备，核心功能就是三个：实时交通流量检测、交通事故自动识别、路段拥堵状态分析。360度摄像头的视场角刚好可以覆盖前后各150m的路段范围，比路侧两个对射的枪机覆盖范围还要大，而且因为安装在道路中线，不存在路侧树木、路牌遮挡视场的问题，采集的视频画面不会出现近大远小的畸变，算法识别的准确率能比路侧安装的设备高12%左右。之前做过路侧安装的同类型监控，因为角度问题，最外侧车道的大货车经常会遮挡中间车道的画面，漏检率一直降不下来，换到中线安装之后这个问题就彻底解决了，三个车道的车辆通行状态都能无遮挡采集。

杆体的结构设计上，没有采用常规的等径圆管，而是用了下粗上细的锥度杆，底部直径110mm，顶部直径60mm，锥度控制在1:100，这个锥度是经过风载荷验算的，按照当地百年一遇的28m/s风速计算，杆体顶部的最大摆幅不超过10mm，完全不会因为风晃导致摄像头画面出现抖动模糊。杆体内部做了穿线腔，所有的供电线、信号线都从杆体内部走，底部的安装座里预留了接线腔，不需要在杆体外壁做明线走线，既美观也能避免线路长期日晒雨淋出现老化破损。之前有同行做的同类产品为了穿线方便，在杆体侧面开了穿线孔，后期雨水顺着孔流进杆体内部，导致接线端子短路，这套方案把穿线孔开在安装座的侧面，距离地面15cm的位置，而且做了向下的防水弯，哪怕暴雨天气路面积水没过基座，也不会有水灌进接线腔里。

还有一个容易被忽略的细节，就是杆体底部的检修口，常规监控杆的检修口都是开在距离地面30cm的位置，而且用普通的三角锁，很容易被无关人员撬开破坏设备。这套方案把检修口开在安装座的顶面，也就是立方体基座的上表面，用内六角防盗螺栓固定，平时盖上之后和基座表面齐平，不仔细看根本找不到检修口的位置，既防盗也避免检修口积水。摄像头的顶部还做了一个小型的遮阳挡雨檐，不是为了给摄像头挡雨——现在的工业级摄像头本身IP67的防护等级根本不怕雨淋，主要是为了避免正午阳光直射摄像头镜头产生光晕，影响画面识别效果，挡雨檐的伸出长度刚好10cm，不会遮挡摄像头的视场角，也不会因为太长导致风阻过大。

实际落地测试的时候，我们特意选了一段没有中央绿化带、只有实体隔离墩的主干路做试点，安装的时候不需要封闭全幅车道，只需要封闭靠近分隔带的一个车道，两个工人两个小时就能完成基座固定和设备调试，比路侧立杆的安装效率高很多。运行了半年多的时间里，这套设备采集的拥堵预警准确率达到97%，两起轻微剐蹭事故都在30秒内触发了报警，比人工巡查的响应速度快了十多分钟，而且因为安装位置在中线，不会被路侧的违停车辆遮挡视场，整个路段的通行状态都能实时回传到指挥中心。之前担心的杆体被车辆刮擦的问题也没出现，因为安装位置完全在分隔带范围内，加上杆体贴了30cm高的红白反光标识，夜间行车的时候辨识度很高，哪怕是雨天视线不好的情况下，驾驶员也能提前看到分隔带上的杆体，不会出现误撞的情况。
