USB-C母头前面板PC连接器接头结构

在桌面PC、工控机及各类嵌入式计算设备的前置I/O布局中，前面板接口的选型与结构设计直接影响整机的易用性与装配效率，这款USB-C母头前面板连接器正是针对机箱前置Type-C接口扩展需求开发的结构件，适配目前主流的机箱前置面板开孔标准，可直接替换传统USB-A前置接口模块，满足高速数据传输与PD快充的接口扩展需求。从实际应用场景来看，这类连接器广泛应用于DIY台式机箱、工业控制计算机前面板、桌面型测试设备的外接接口区域，解决设备前置Type-C接口的固定与内部走线转接问题，相比直接将母座焊接在主板插针上的方案，前面板安装式的结构能大幅降低接口插拔时对主板焊点的应力损伤，同时让设备外接接口的布局更符合人体操作习惯，用户无需俯身寻找机箱后部接口即可完成外设连接。

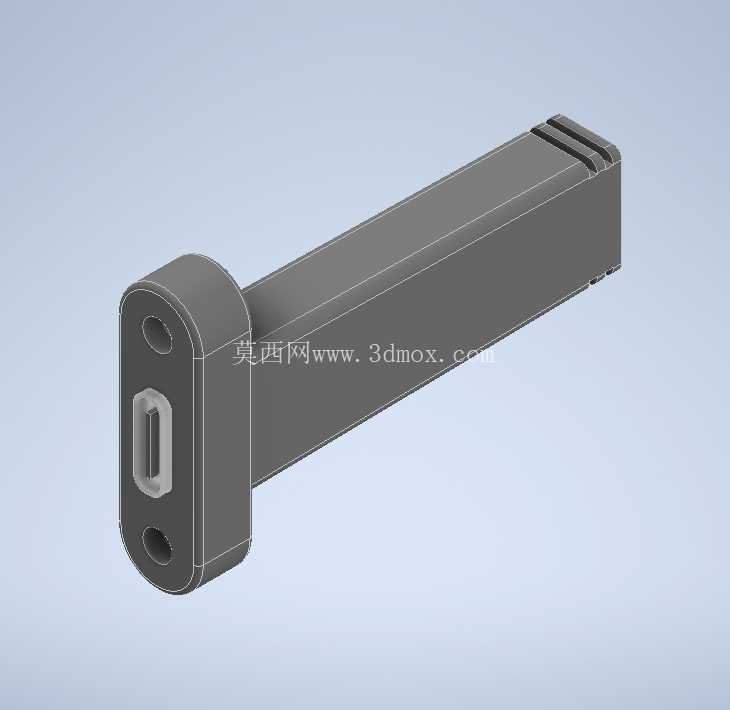

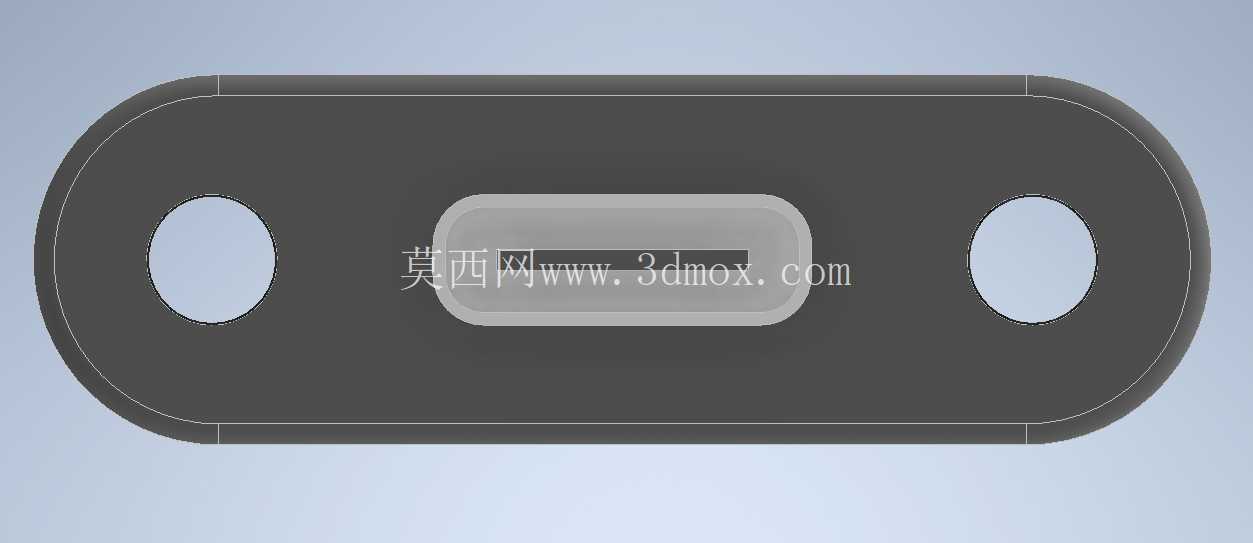

从功能特性上看，这款连接器采用直通式母座结构，接口端完全符合USB-C标准接口的尺寸规范，可兼容所有标准Type-C公头插头，支持正反盲插，内部预留了完整的引脚避让空间，可根据实际需求焊接对应引脚实现USB2.0、USB3.2 Gen2甚至雷电协议的信号传输，同时母座外围的金属屏蔽层可有效降低高速信号传输时的电磁干扰，保证外接设备时的信号稳定性。结构设计上，这款接头采用法兰式安装固定方式，前端的安装法兰为腰型结构，两端预留了两个沉头安装孔，可直接通过M2.5螺丝固定在机箱前面板的对应开孔位，安装后法兰端面与前面板外表面齐平，不会出现凸起或凹陷影响外观；主体部分为长条形柱体结构，长度适配常规机箱前面板到主板插针区域的走线距离，尾部可直接连接内置转接线缆，无需额外增加转接结构，减少装配时的工序复杂度。

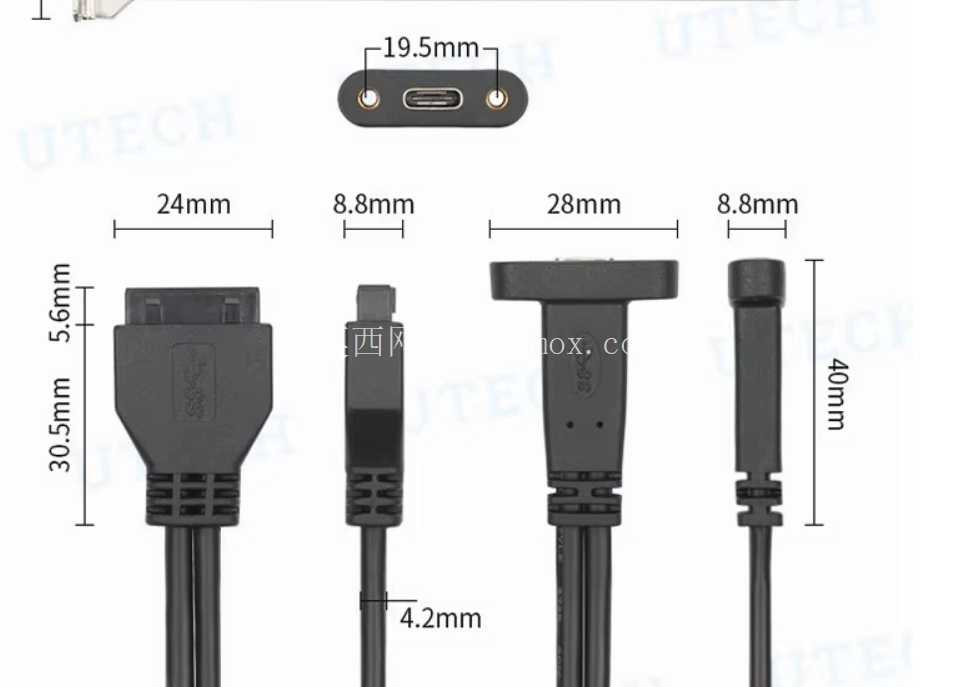

尺寸与安装边界方面，这款连接器的建模精度控制在0.3mm，完全匹配实际量产零件的尺寸公差，前端接口部分的外轮廓尺寸严格遵循USB-C接口的标准规范，法兰盘的长宽尺寸适配市面上绝大多数机箱前置Type-C开孔的通用尺寸，安装孔的中心距符合行业通用的12mm标准，可直接兼容多数现有机箱的前置接口安装位，无需对机箱面板进行二次开孔加工；主体柱体的截面尺寸控制在合理范围内，不会与机箱内部的硬盘架、走线槽等结构产生干涉，尾部的线缆连接端预留了足够的线缆弯折空间，装配时可根据机箱内部的走线布局调整线缆走向，不会出现线缆过度弯折导致的信号衰减或线芯断裂问题。

从结构设计思路来看，建模过程中优先保证了安装配合面的尺寸精度，法兰盘与面板接触的端面做了平面度公差预留，安装后不会出现缝隙不均的问题；母座接口的内部腔体尺寸完全参照实际公头的插入尺寸设计，插拔松紧度符合通用外设的使用手感，既不会出现插接过松导致的接触不良，也不会因插接过紧导致用户插拔困难；主体外壳采用一体化结构设计，减少了装配零件数量，降低生产组装时的成本，同时外壳的壁厚均匀，兼顾了结构强度与轻量化需求，在频繁插拔的使用场景下不会出现外壳开裂或固定位松动的问题。在实际设备选型时，这类前面板连接器可直接替代老旧的USB-A前置接口模块，适配新的外设连接需求，同时其通用的安装尺寸可大幅降低机箱结构改型的设计成本，无需重新开模即可完成前面板接口的升级，对于工控设备、定制化机箱的开发来说，这类标准化的连接器结构能有效缩短产品的开发周期，减少结构验证环节的工作量。
