90度弯角Micro USB数据连接线结构

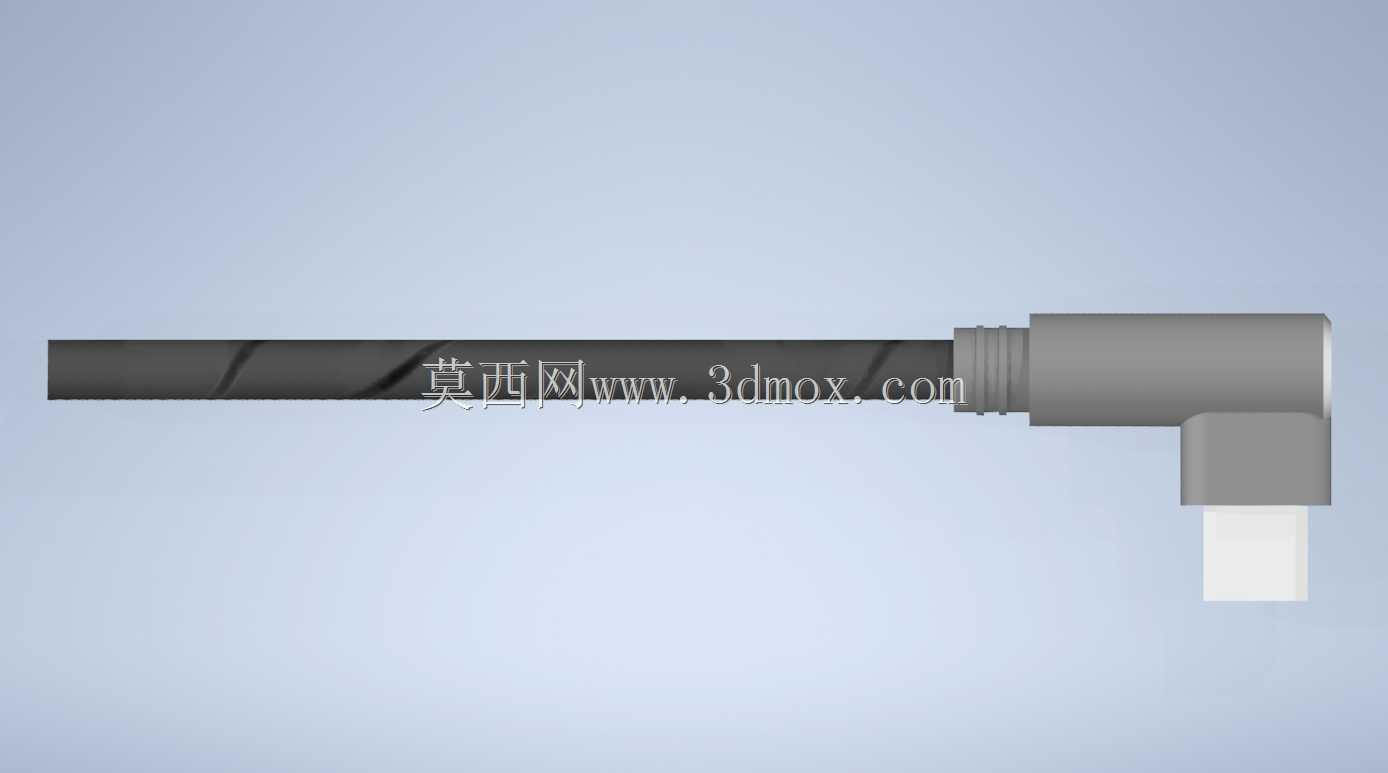

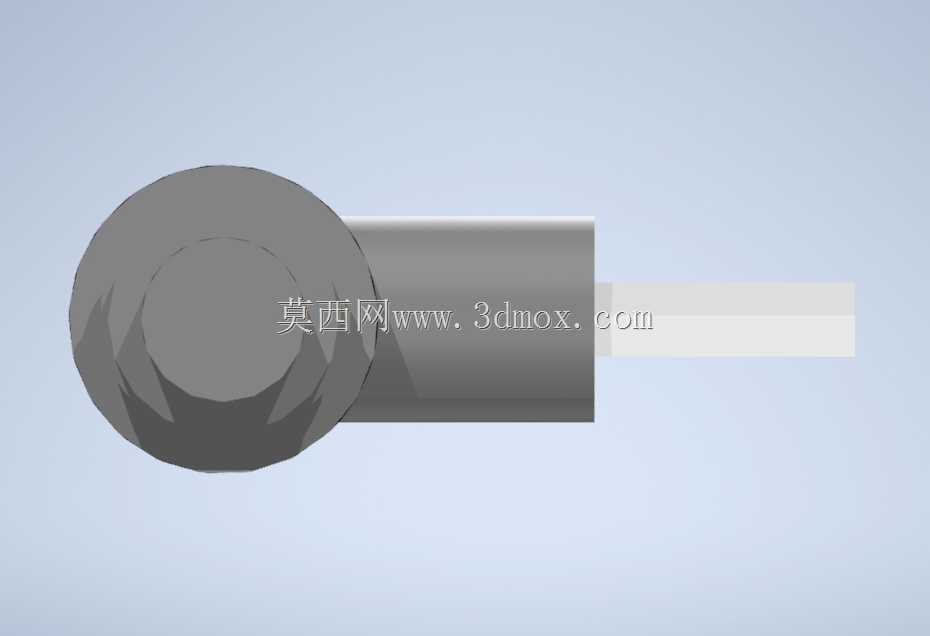

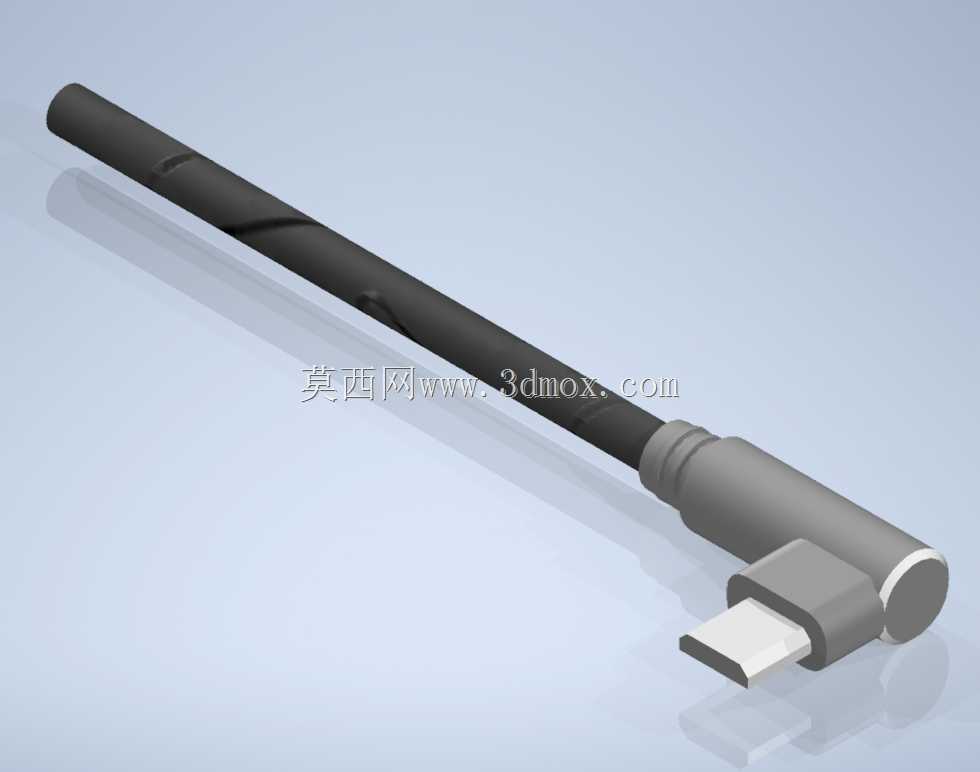

　　在手持数码设备、小型工控终端、车载外接模块的布线场景里，常规直头Micro USB接口经常会遇到插拔空间不足、线缆弯折应力集中的问题，尤其是设备安装面贴近墙面、设备外壳带有防护围挡、或是设备需要嵌入狭小安装槽的工况下，直头线缆插入后尾部线缆会被强行弯折，长期使用会出现线芯断裂、接口松脱的故障，90度弯角结构的Micro USB线缆正是针对这类痛点设计的接插组件。这款弯角线缆的接头部分采用L型转向结构，公头插接端与线缆出线方向呈垂直布局，当公头插入设备侧的母座后，线缆会沿着设备外壳表面平行延伸，不会向外突出占用额外的垂直空间，能有效降低外接线缆的整体外凸尺寸，适配嵌入式安装、狭小空间布线的使用需求。

　　从结构设计层面看，接头的硬塑外壳做了圆弧过渡处理，在弯角转折处没有尖锐棱角，既可以避免安装时剐蹭设备外壳涂层，也能减少线缆根部的应力集中点，线缆外被采用带防滑纹理的软质塑胶材质，表面的螺旋状凹槽可以提升手持插拔时的摩擦力，同时也能提升线缆自身的抗弯折性能，在反复弯折的工况下，外被不容易出现开裂、起皱的问题。接头内部的金属屏蔽层与公头插针做了一体式导通设计，插针的接触片采用镀金处理，降低接触电阻的同时提升抗氧化性能，在频繁插拔的使用场景下能保持稳定的信号与电力传输。

　　建模过程中完全参照实物测绘尺寸还原，公头插合部分的尺寸严格遵循Micro USB接口的通用规范，插舌长度、金属外壳的卡位凸点位置都和通用母座的尺寸匹配，保证插拔时的阻尼感适中，不会出现过松导致接触不良、或是过紧导致插拔困难的问题。弯角外壳的尺寸控制在合理范围内，不会因为做了90度转向就过度占用设备周边的空间，线缆出线端做了加长的应力缓释段，硬塑外壳和软质线皮的衔接处做了渐变过渡，避免线缆在接头根部出现硬弯折，延长线缆的弯折使用寿命。

　　在实际选型应用中，这类弯角线缆常被用于车载导航外接供电、嵌入式工控屏的数据传输、手持POS机的充电连接、狭小机柜内的设备调试接线等场景，相比直头线缆，它能将线缆的转弯半径从接头位置转移到线缆中段，避免接头位置长期受弯折力导致的焊盘脱焊、线芯折断问题。建模时对接头内部的金属支撑结构、线皮的壁厚、公头插片的厚度都做了等比例还原，外壳的分型线位置、表面的防滑纹理细节都和实物保持一致，可用于数码配件的结构验证、布线场景的空间干涉检查、配套设备的接口布局设计参考。在做设备接口布局设计时，导入该模型可以直观模拟线缆插入后的空间占用情况，提前预判周边结构件是否会和线缆产生干涉，避免开模后才发现接口位置不合理导致的布线困难问题。线缆部分的建模采用柔性体等效结构，可以根据实际布线需求调整弯曲形态，模拟不同走线方向下的线缆形态，帮助设计人员评估不同安装位置下的线缆弯折半径是否在合理范围内，避免线缆过度弯折导致的寿命缩短问题。接头外壳的安装卡位、公头的插入深度都按照通用标准尺寸设计，和市售常规Micro USB母座的匹配度一致，在做配套结构设计时可以直接参考该模型的尺寸做接口周边的避空设计，不需要额外测绘实物尺寸，提升结构设计的效率。
