XL4015降压电源模块三维结构设计

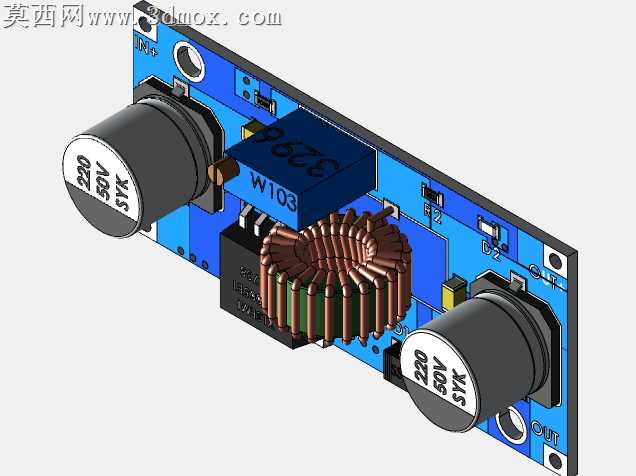

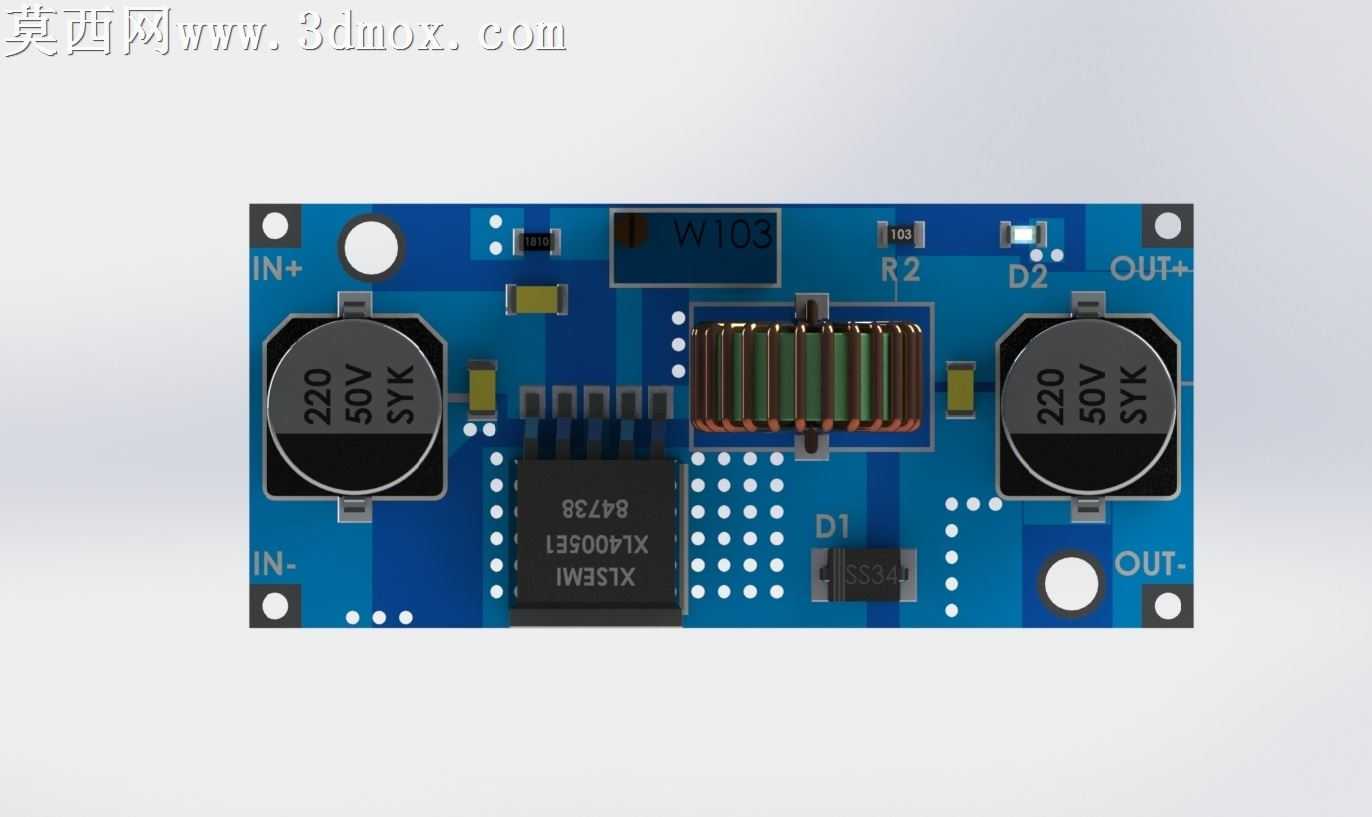

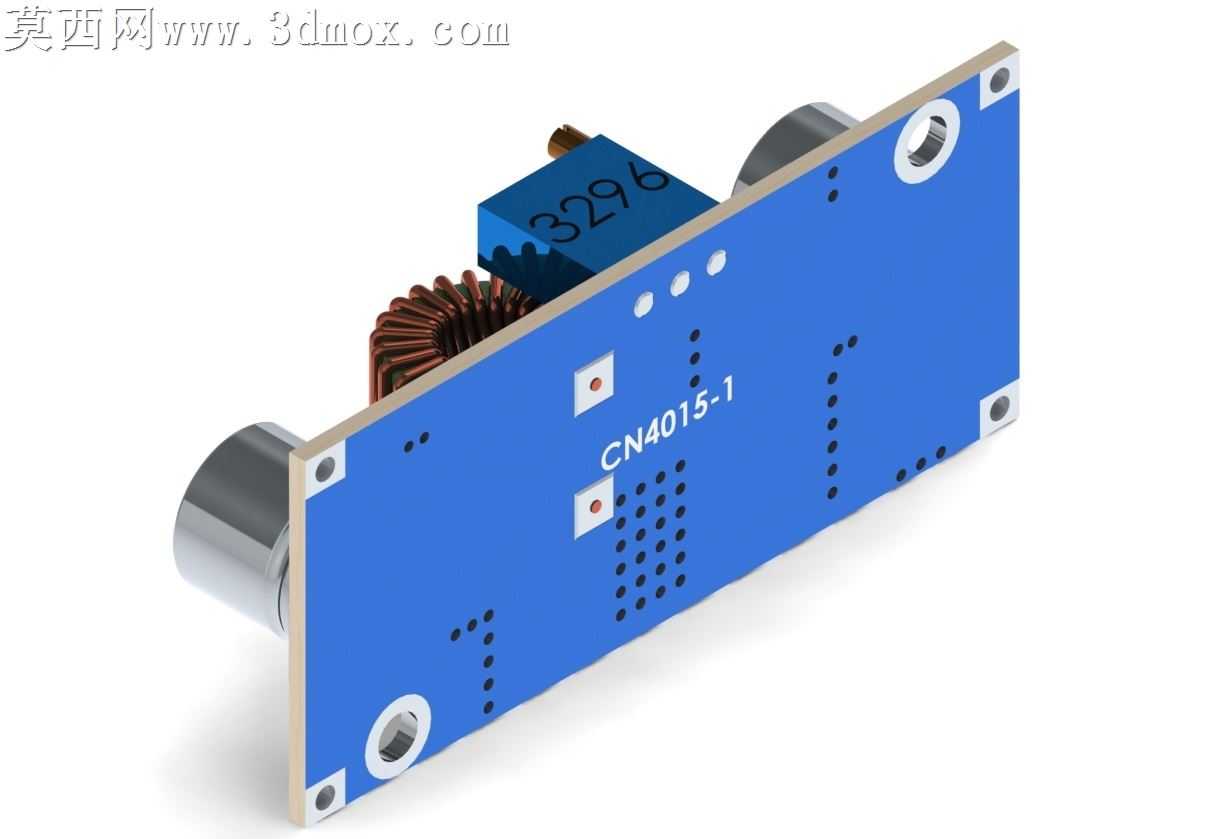

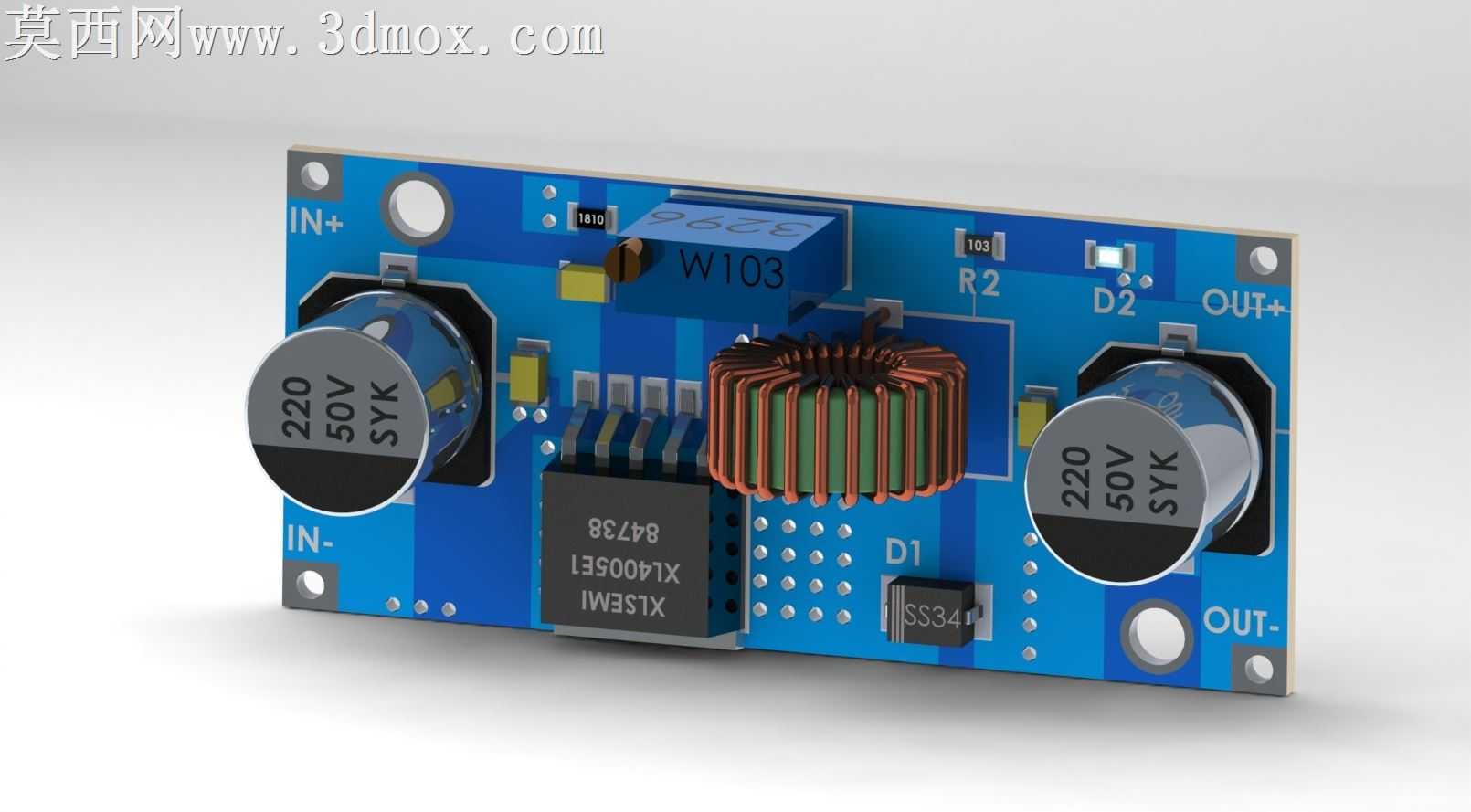

本作品为XL4015降压型电源调节模块的三维建模成果，建模过程中严格遵循实物元件的实际尺寸比例，完整还原了模块的全部结构细节。建模阶段首先依据模块PCB板的实际轮廓绘制基板草图，精准定位板上所有安装孔、输入输出接口的位置，确保基板的长宽尺寸、边角倒角、开孔孔径完全匹配实物参数。针对板载核心元件，分别完成了电解电容、磁环电感、电源管理芯片、贴片电阻电容、输入输出座的独立建模：电解电容部分还原了铝壳外壁的极性标识、顶部的防爆压痕以及引脚的弯折形态，准确呈现220μF/50V规格电容的外观特征；磁环电感部分还原了多股漆包线绕制的分层纹理，磁环的深绿色绝缘涂层、铜线的金属光泽都通过材质参数进行区分；贴片元件部分按照0805、SOP等不同封装规格绘制，还原了元件表面的丝印标识，包括电阻的阻值标注、芯片的型号丝印都做到与实物一致。材质渲染阶段，PCB基板采用蓝色阻焊层材质，还原电路板表面的哑光质感与丝印白色字符的印刷效果；电解电容的黑色塑壳、白色印字区域分别赋予对应材质，金属引脚设置为镀锡金属质感；磁环电感的磁芯部分设置为哑光深绿材质，绕制铜线设置为带轻微反光的紫铜金属材质，还原线圈紧密排列的缠绕质感；板上的接插件部分还原黑色塑料基座与金属插针的材质差异。结构设计上完整呈现模块的布局逻辑，输入接口位于板端一侧，输出接口位于另一侧，核心降压芯片搭配散热结构，大体积电解电容布置在接口旁进行输入输出滤波，磁环电感位于板件中部作为储能核心，所有元件的排布间距、引脚焊接位置都严格对照实物还原，确保模型可用于结构验证、装配模拟以及产品展示场景，能够直观呈现该款50W大电流降压模块的硬件组成与空间布局，为相关电源产品的结构设计、教学演示提供精准的三维参考。
