卧式承压储热水罐工业三维设计

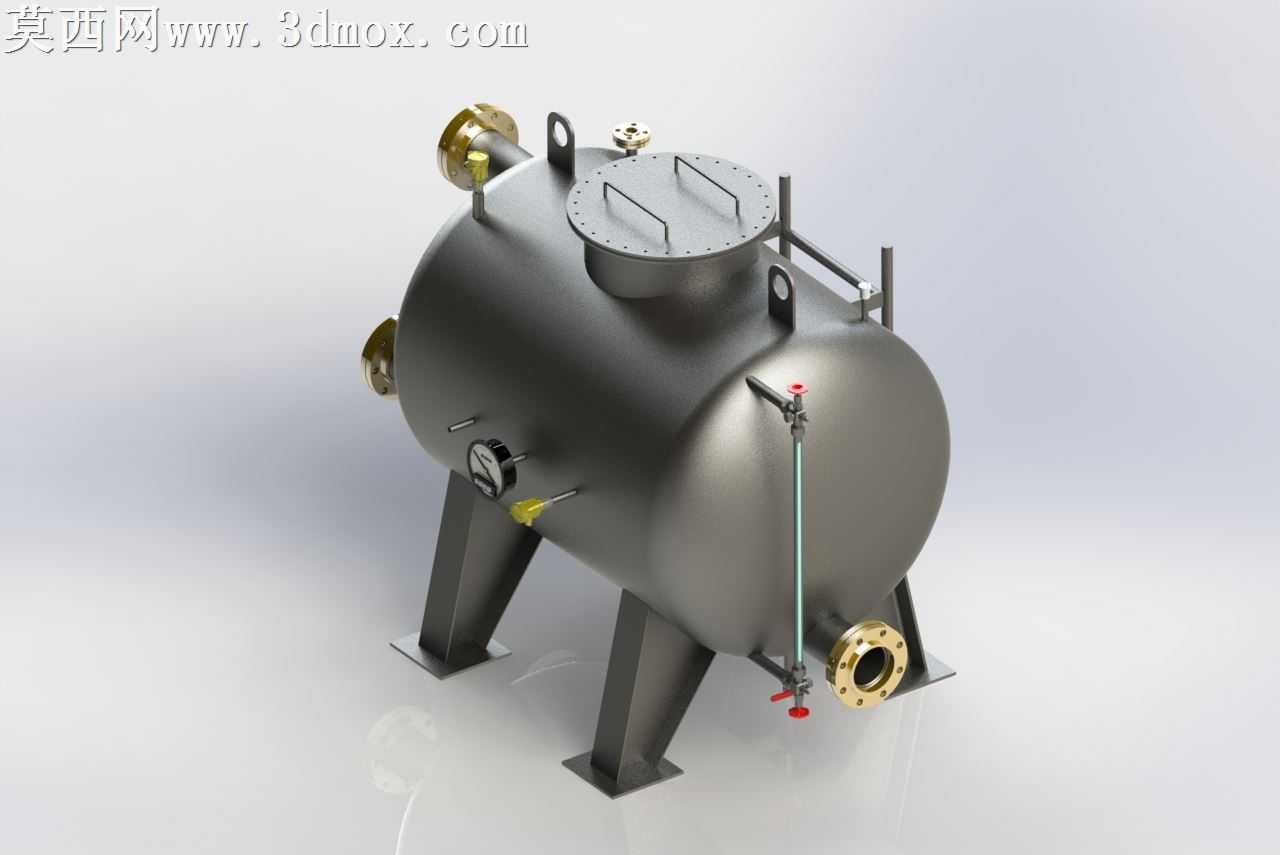

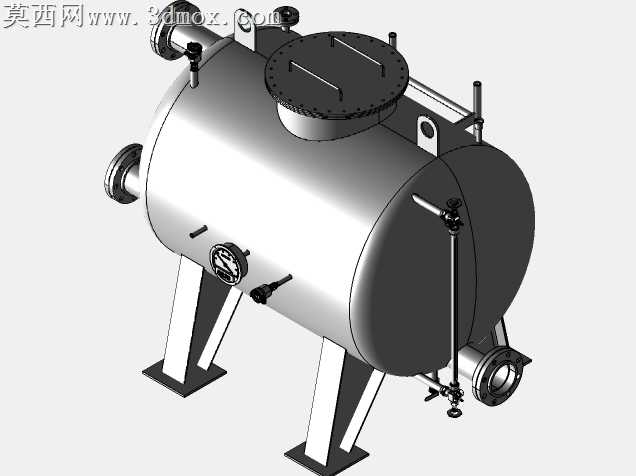

本作品为卧式承压热水储水罐体的三维设计成果，建模过程中严格遵循压力容器类设备的设计规范，对罐体的每一处结构都做了精准的参数化还原。首先在罐体主体建模阶段，采用旋转凸台特征生成标准椭圆封头与圆柱形筒身的组合结构，精准控制筒身壁厚、封头曲率半径等核心参数，确保罐体承压结构的合理性，同时对筒身与封头的焊接衔接处做了平滑过渡处理，还原实际加工中的焊接坡口结构细节。在附属结构设计上，顶部设置了带快开压扣的人孔结构，人孔盖板配备对称式压紧把手与密封垫圈安装槽，方便后期设备检修与内部清理；罐体侧面设置了玻璃管液位计安装位，通过上下两个带阀门的接口固定液位计，可直观观测罐内水位高度，液位计旁配套设置了指针式温度表安装座与排污阀接口，底部排污阀采用带手轮的截止阀结构，可快速排空罐内积水与沉积物。罐体的接口设计覆盖不同功能需求，顶部设置排气阀与安全阀接口，两端封头分别设置大口径进出水法兰接口，法兰盘做了标准螺栓孔阵列与密封面凸台结构，还原法兰连接的密封设计细节；罐体侧面还预留了小型仪表接口与备用管路接口，满足不同工况的管路拓展需求。支撑结构采用三个均匀分布的鞍式支腿，支腿与筒身接触位置做了贴合弧面处理，底部设置带安装孔的固定底板，可通过螺栓将罐体固定在安装基础上，支腿与筒身的连接位置做了加强筋结构设计，提升支撑结构的承重强度。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原不锈钢板材的金属磨砂质感，法兰盘、阀门手轮、液位计玻璃管、密封垫圈等部件分别赋予对应的黄铜金属、黑色橡胶、透明玻璃等差异化材质，通过光影调整突出不同部件的材质质感差异，整体渲染效果真实还原工业设备的实际外观，结构设计兼顾实用性与加工可行性，可用于储热供水系统的方案展示、管路布局模拟、设备安装指导等场景。
