工业循环水系统用冷却塔三维结构设计

在工业循环水系统的热交换环节，冷却塔是实现废热排放、保障工艺介质温度稳定的核心设备，这套三维结构完整还原了平面塔楼式冷却塔的实体构造，可直接用于厂区布局规划、管路对接模拟、结构受力校核等工程场景。从实际应用来看，这类冷却塔广泛适配化工生产循环水降温、中央空调冷却水系统、发电机组冷却回路、注塑成型工艺冷却等场景，核心作用是通过空气与循环水的接触换热，将携带工艺废热的水体温度降至设定阈值，保障整套生产系统的热平衡稳定，避免因介质温度超标引发的设备故障、工艺参数偏移问题。

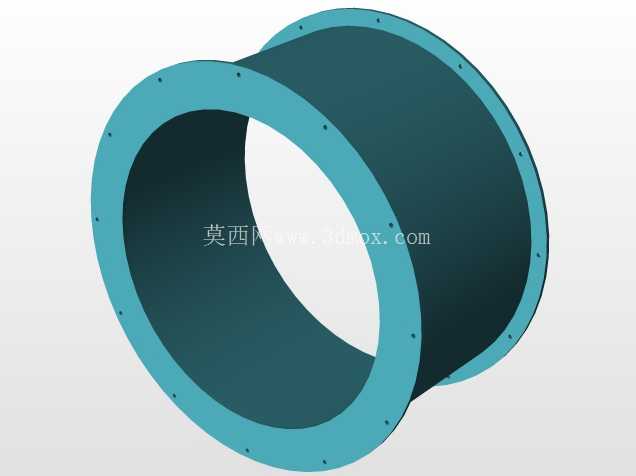

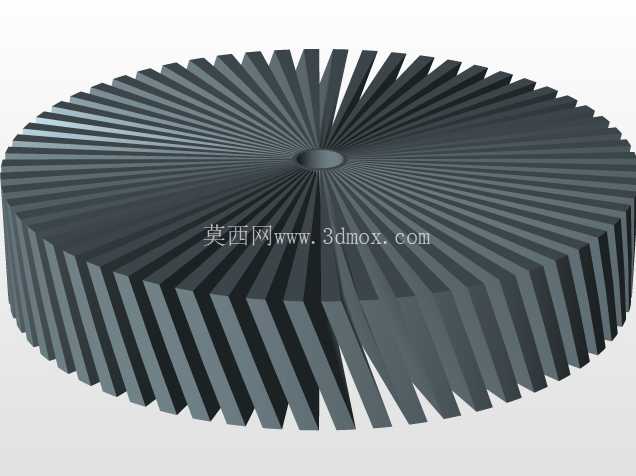

设计过程中优先考虑了气水接触路径的合理性，塔体采用平面塔楼式的规整外形，内部预留了填料层安装空间、布水器布置区域、收水器安装位以及风机安装基座，各功能区域的边界尺寸严格按照常规工业冷却塔的安装规范设定，塔体底部预留了集水槽的结构空间，侧壁预留了进风窗的安装接口，顶部预留了风筒的对接法兰位，所有接口的位置、尺寸都匹配通用管路、标准配件的安装要求，可直接对接不同规格的循环水进水管、出水管、补水管、排污管。

从安装边界来看，塔体的平面投影尺寸规整，底部支撑结构采用均匀分布的承重梁设计，可直接适配混凝土基础、钢结构支架两种常见安装形式，塔体侧壁与周边建筑物、其他设备的安全间距预留符合工业设备安装的通风、检修要求，侧面预留的检修门位置、爬梯安装点位都符合日常运维的操作空间需求，不需要额外调整周边布局即可完成设备就位。

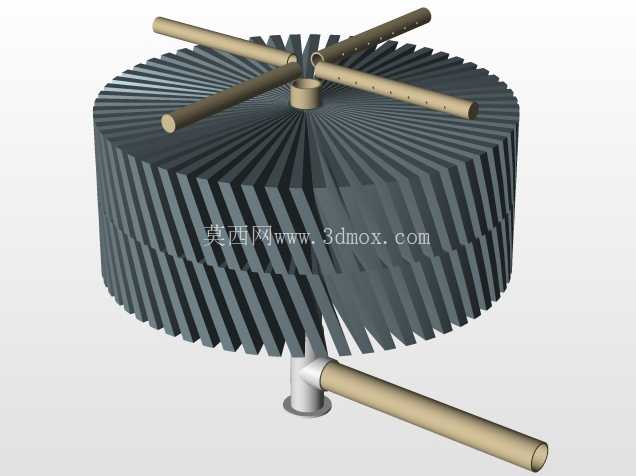

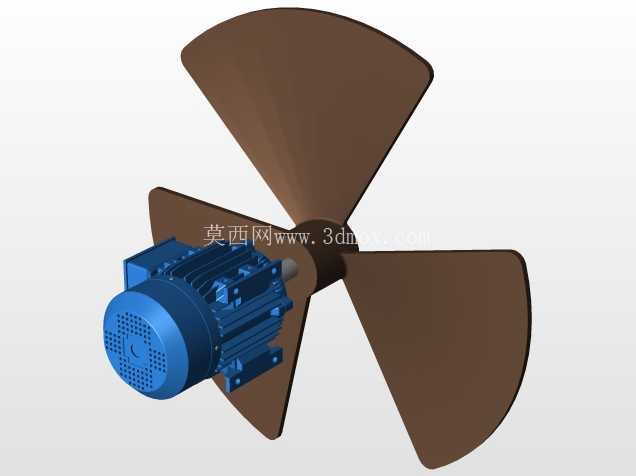

结构设计上充分考虑了运行过程中的受力特性，塔体框架采用型钢拼接的受力结构，可承受填料层满水重量、风机运行振动载荷、风载荷以及极端天气下的积雪载荷，各连接节点的结构形式都做了加强处理，避免长期运行出现结构变形。布水系统的布置采用均匀布点设计，可保证循环水在填料层表面均匀分布，最大化气水接触面积，提升换热效率；收水器的安装角度、位置经过优化，可大幅降低运行过程中的漂水率，减少水资源损耗。进风区域的导流结构设计可避免进风出现涡流，保证塔内气流分布均匀，降低风机运行的能耗损失。

这套三维模型完整还原了塔体从底部集水段、中部换热段到顶部排风段的全部结构细节，包括内部的支撑梁、爬梯、检修平台、管路接口的位置都做了精准还原，结构设计人员可直接基于该模型开展管路对接模拟、基础载荷计算、运维通道规划等工作，也可根据具体项目的处理水量、温降要求，对塔体尺寸、内部填料布置、风机选型参数做针对性调整，适配不同工况的使用需求。在厂区整体布局规划阶段，该模型可直接导入厂区总装三维场景，直观呈现冷却塔的安装位置、与周边泵房、管路、建筑物的空间关系，提前排查安装干涉、检修空间不足等问题，减少现场施工阶段的设计变更。针对不同的使用场景，设计时也预留了防腐处理的结构余量，塔体钢结构件的厚度、连接方式都可适配镀锌防腐、玻璃钢防腐等不同防腐工艺要求，满足化工厂区高腐蚀环境、沿海高盐雾环境下的长期使用需求。
