CA6140车床配套复合冲压成型模具结构

　　这套工装结构围绕CA6140普通车床的配套加工场景搭建，整套冲裁成型组件的布局完全贴合车间中小批量钣金件加工的实际工位需求，在常规车床完成轴类、盘类零件车削工序之外，可配套完成薄板类零件的落料、压型、切边复合工序，无需额外占用大型压力机的长时工位，适配机修车间、中小机械加工厂的多品种小批量生产节奏。

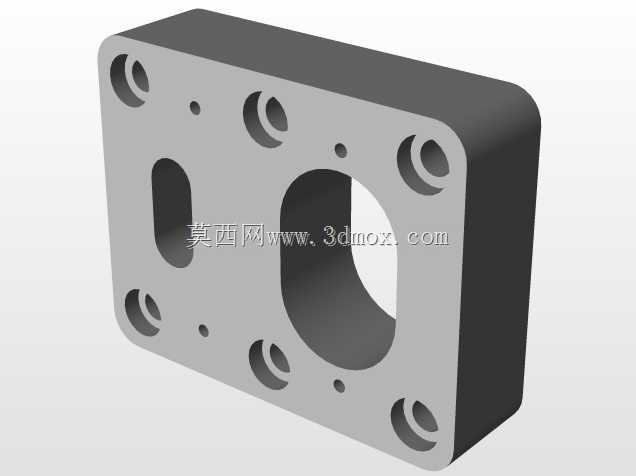

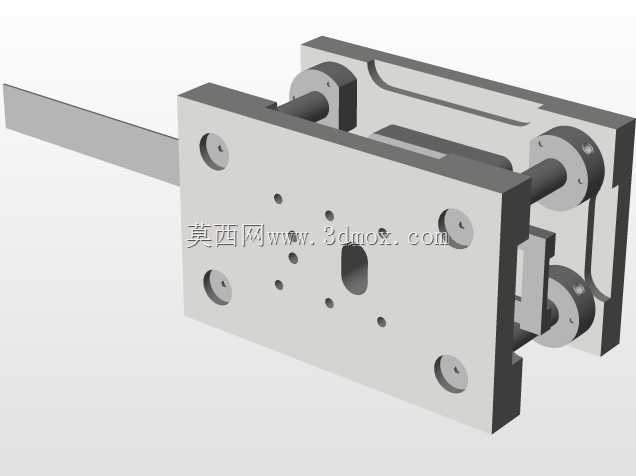

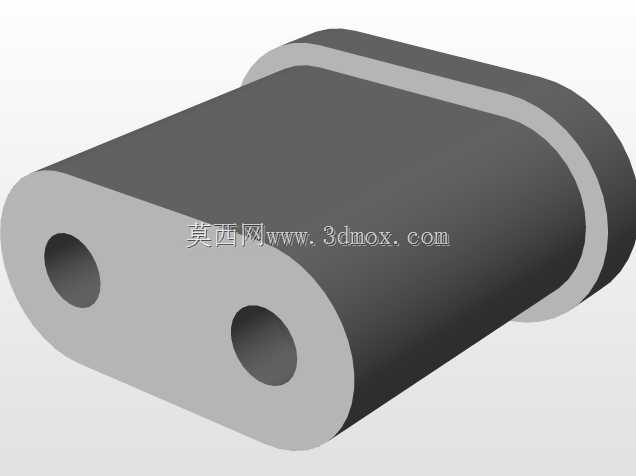

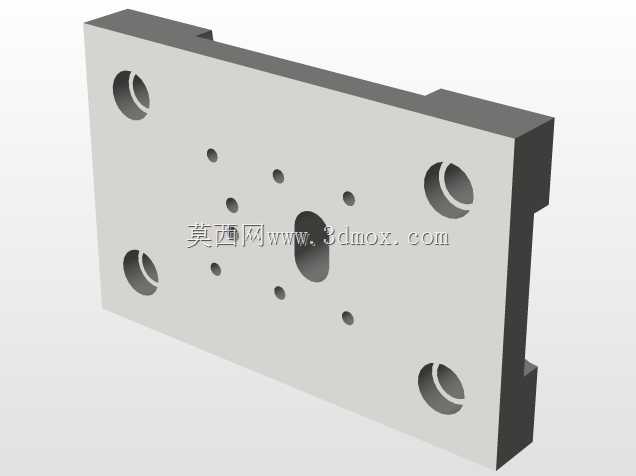

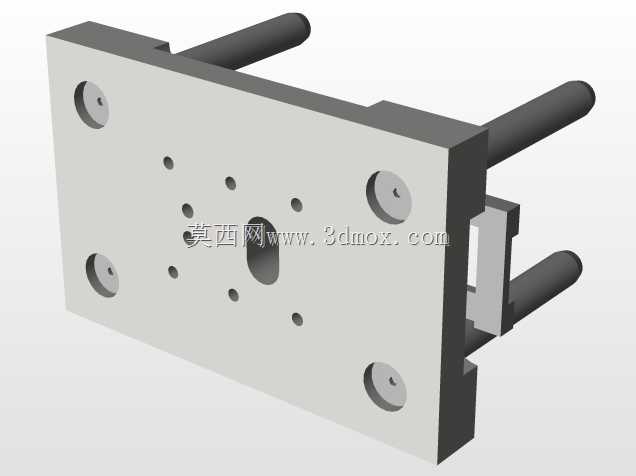

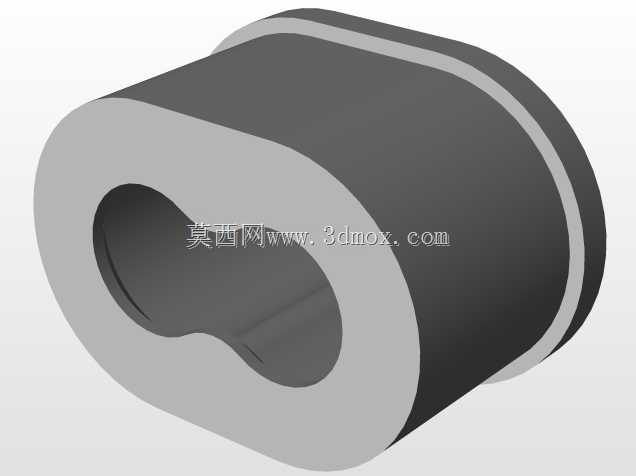

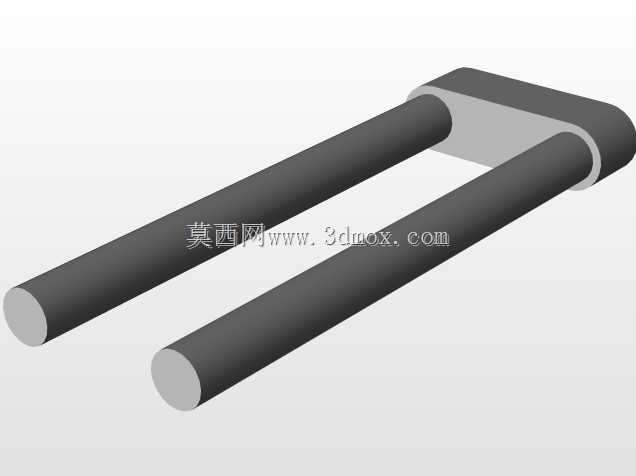

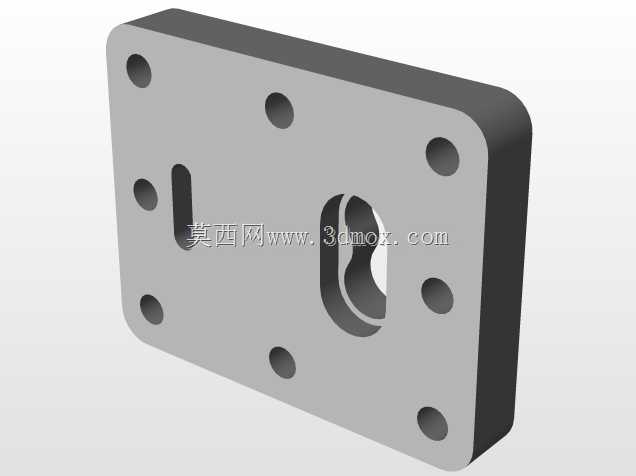

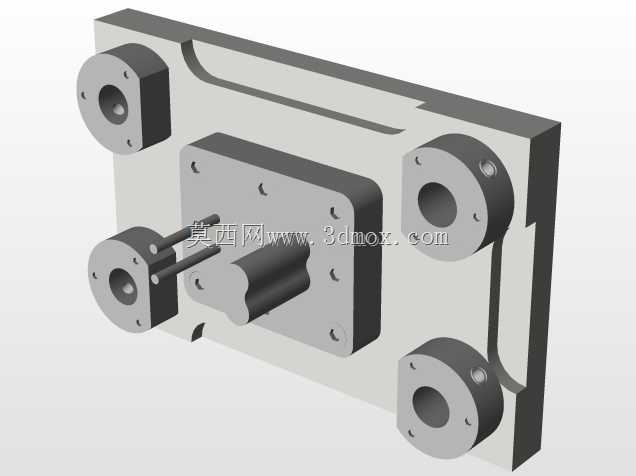

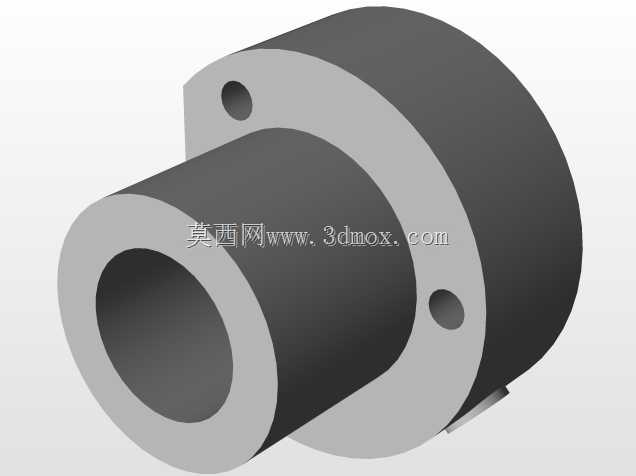

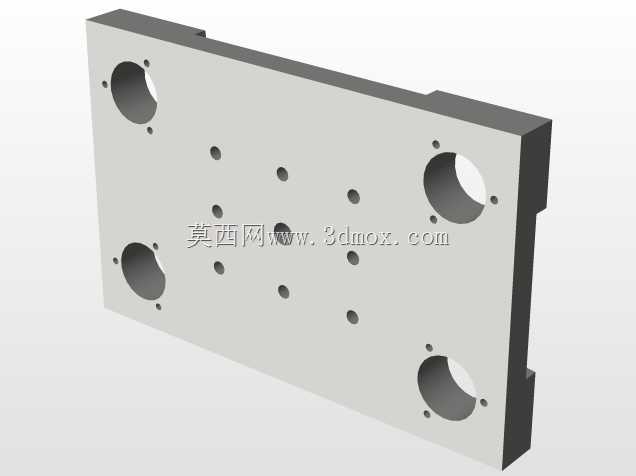

　　从结构布局来看，整套模具的上下模座采用平行对合的安装基准，模座底面预留的安装槽口可直接匹配CA6140车床中拖板的T型槽安装边界，安装时无需额外改制拖板连接面，模座的整体长宽尺寸控制在车床拖板有效行程范围内，合模过程中上下模的导向依靠两侧对称布置的导柱导套完成，导向间隙控制在IT7级公差区间，冲裁过程中不会出现凸凹模偏载啃刃的问题。凸模部分按照零件的成型轮廓做分段式设计，落料刃口与成型凸台做一体化热处理，刃口区域硬度控制在58-62HRC，非工作区域保留韧性基体，避免冲裁受冲击时出现崩裂。凹模侧采用镶拼式结构，易磨损的刃口镶块可单独拆卸更换，不需要整体拆解模座，日常维护时仅需松开镶块压块即可完成刃口研磨或替换，大幅降低工装的长期使用成本。

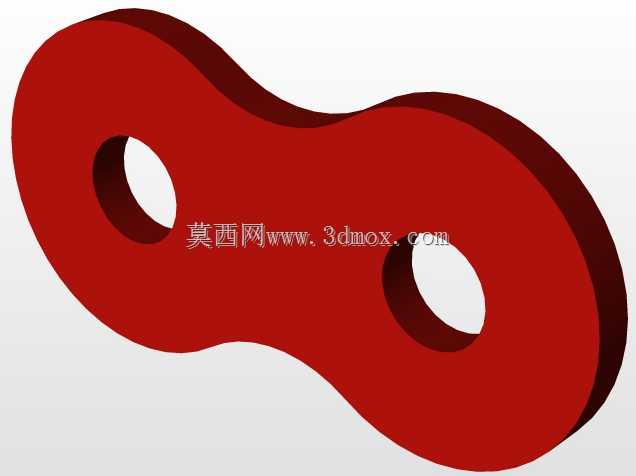

　　实际生产场景中，这类复合工装常用来加工车床配套的钣金防护罩、安装支座、定位垫片这类薄钢板零件，原材料多采用1-3mm厚度的Q235冷轧钢板，单次冲程即可同时完成零件的外形落料与表面压型，工序集中度远高于单工序冲模。设计过程中优先考虑了操作的安全边界，上下模合模时的工作区域外侧预留了足够的送料空间，手工送料时操作人员的手部无需进入合模行程区间，模座侧面预留的定位挡块可对板料的侧边做粗定位，重复送料的定位误差可控制在0.1mm以内，成型后的零件轮廓一致性稳定，后续无需额外做修边打磨即可直接进入车床的钻孔、车端面工序。

　　整套结构的受力路径做了针对性优化，冲裁时的冲压力通过凸模固定板、上模座均匀传递到车床拖板的受力面，不会出现局部应力集中导致拖板变形的问题，模座底部的支撑筋板按照冲压力的分布方向做加厚处理，长期满负荷工况下也不会出现模座挠曲变形。模具的退料结构采用弹性卸料板搭配内置复位弹簧，冲裁完成后上模回程时卸料板可自动将箍在凸模上的板料剥离，不需要人工撬取零件，生产节拍稳定。针对CA6140车床的原有运动参数，模具的合模行程与拖板的进给行程做了匹配设计，不需要对车床的原有传动结构做任何改装，工装安装完成后仅需调整拖板的进给限位即可投入生产，转产换型时仅需更换对应的凸凹模镶块，模座通用部分可长期重复使用，非常适合新品试制阶段的快速零件加工需求，也可作为车床功能扩展的配套工装用于实训教学场景，帮助操作人员理解冲压成型与机床工装配合的实际逻辑。
