不锈钢卫生级手动蝶阀结构设计

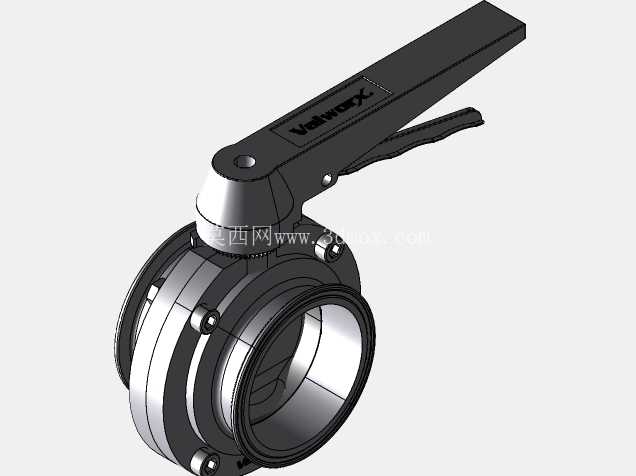

　　这款卫生级蝶阀的三维结构，核心面向食品饮料、生物医药、精细日化等对管路洁净度有严苛要求的流体输送场景，这类场景下管路内介质多为乳制品、药液、酒类、日化原液等，不允许存在介质滞留、清洁死角，也不能因阀体材质析出杂质污染输送物料，因此整体结构从密封形式到材质选型都围绕卫生级工况的核心需求展开。从实际使用场景来看，这类蝶阀通常安装在洁净管路的支路切换、通断控制节点，相比同通径的球阀、截止阀，蝶阀的结构长度更短，安装占用的管路轴向空间更小，在排布紧凑的洁净车间管路系统中，能有效减少管线整体占用空间，降低车间管路布局的复杂度。

　　扳动手柄的操作方式不需要额外配置气动、电动执行机构，适合现场手动操作频次不高、不需要远程自动控制的管路节点，操作人员扳动手柄即可快速完成阀门的通断切换，手柄自带的定位结构可以将阀板稳定锁定在全开或全关位置，避免管路内介质压力波动导致阀板移位，出现介质泄漏或者通流面积变化影响管路流量的问题。从结构设计逻辑来看，阀体采用两片式不锈钢法兰对夹结构，法兰连接面做了平整抛光处理，安装时配合卫生级管路的快装法兰或者焊接法兰，密封面处的密封圈采用全包覆结构，阀板边缘与密封圈的接触线做了圆弧过渡，不存在传统蝶阀常见的凹槽缝隙，避免介质残留在内壁缝隙中滋生细菌，日常CIP在线清洗时，清洗液可以完全冲刷到所有与介质接触的表面，不需要拆解阀门就能完成清洁作业，符合卫生级生产的清洁规范要求。

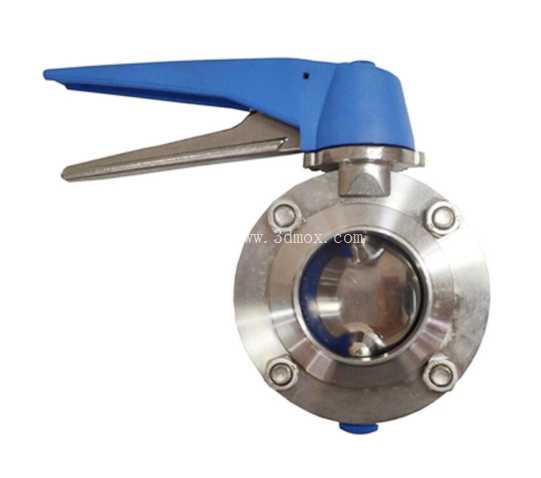

　　阀板采用流线型弧面设计，全开状态下阀板与管路轴线平行，介质流经阀板时的流阻更小，不会出现明显的紊流区，减少介质在阀腔内的滞留时间，同时阀板表面做了镜面抛光处理，表面粗糙度达到卫生级设备要求，不会粘附介质中的固体颗粒或者粘稠物料。驱动端的手柄采用蓝色工程塑料包覆不锈钢内芯的结构，外层塑料材质耐日常清洗用的酸碱消毒剂腐蚀，握持部分做了符合人体工学的弧度设计，操作人员扳动时受力更均匀，不会出现打滑的问题，手柄与阀杆的连接采用扁方定位结构，装配时不需要额外做周向定位，装配效率更高，同时能传递足够的扭矩，避免开关阀门时手柄与阀杆之间出现相对转动。

　　安装边界方面，这款通径规格的蝶阀，两片法兰的螺栓孔采用均匀圆周排布，安装时只需要将阀体夹在两端管路法兰之间，穿入对应规格的螺栓均匀拧紧即可，不需要额外调整阀体的安装方向，阀门可以水平或者垂直安装，不受管路走向的限制，整体轴向尺寸远小于同通径的截止阀，在空间局促的罐体出口、设备接驳口位置也能顺利安装。阀杆与阀体之间的密封采用多级卫生级密封圈结构，既可以避免管路内的介质从阀杆位置泄漏，也可以防止外部环境中的灰尘、微生物从阀杆间隙进入管路内部污染介质，密封圈采用快换结构，长期使用出现磨损后，不需要将整个阀体从管路上拆下，就可以快速更换密封圈，降低设备维护的工作量和停机时间。从结构细节来看，阀体上所有与介质接触的边角位置都做了圆角过渡，不存在直角缝隙，避免介质残留，法兰连接面的密封槽采用浅槽设计，密封圈安装后与法兰端面齐平，不会出现密封圈突出到管路内部或者凹陷形成积料区的问题。阀板的转动行程做了机械限位，全开时阀板完全平行于管路轴线，不会因为扳动手柄过度导致阀板过位，全关时阀板刚好压紧密封圈，保证密封性能的同时不会因为过度挤压导致密封圈过早磨损。这类阀门在实际生产现场，除了常规的管路通断控制，也可以在一定范围内调节管路流量，不过因为卫生级工况的特殊性，通常不建议长期将阀板停留在半开位置调节流量，避免介质长期冲刷阀板局部和密封圈局部，导致密封面磨损不均影响密封性能，多数场景下还是作为通断阀使用，需要调节流量的节点通常会搭配专门的卫生级调节阀使用。整体结构没有多余的外露零部件，阀体外部同样做了抛光处理，日常清洁车间时可以直接用消毒剂擦拭阀体表面，不会存在积灰的卫生死角，符合洁净生产车间的设备外观要求。
