专业线阵列组合式演出音响系统结构设计

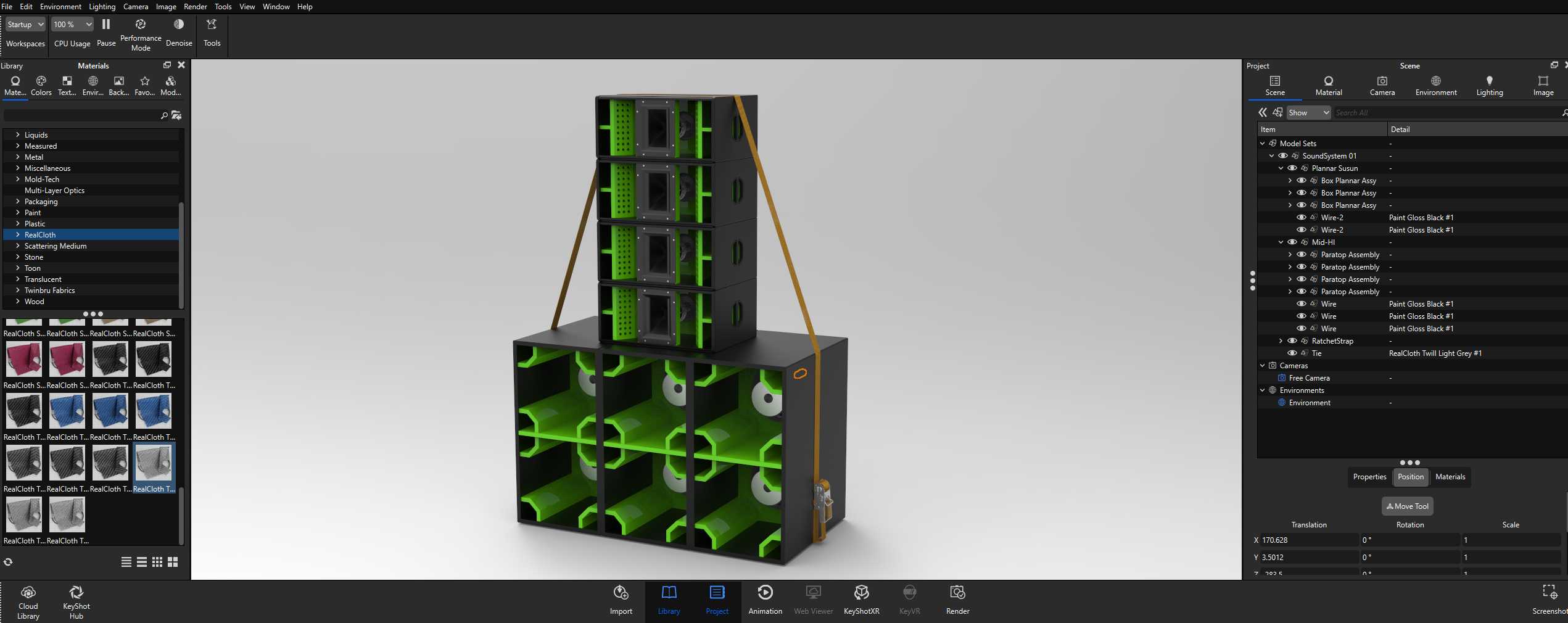

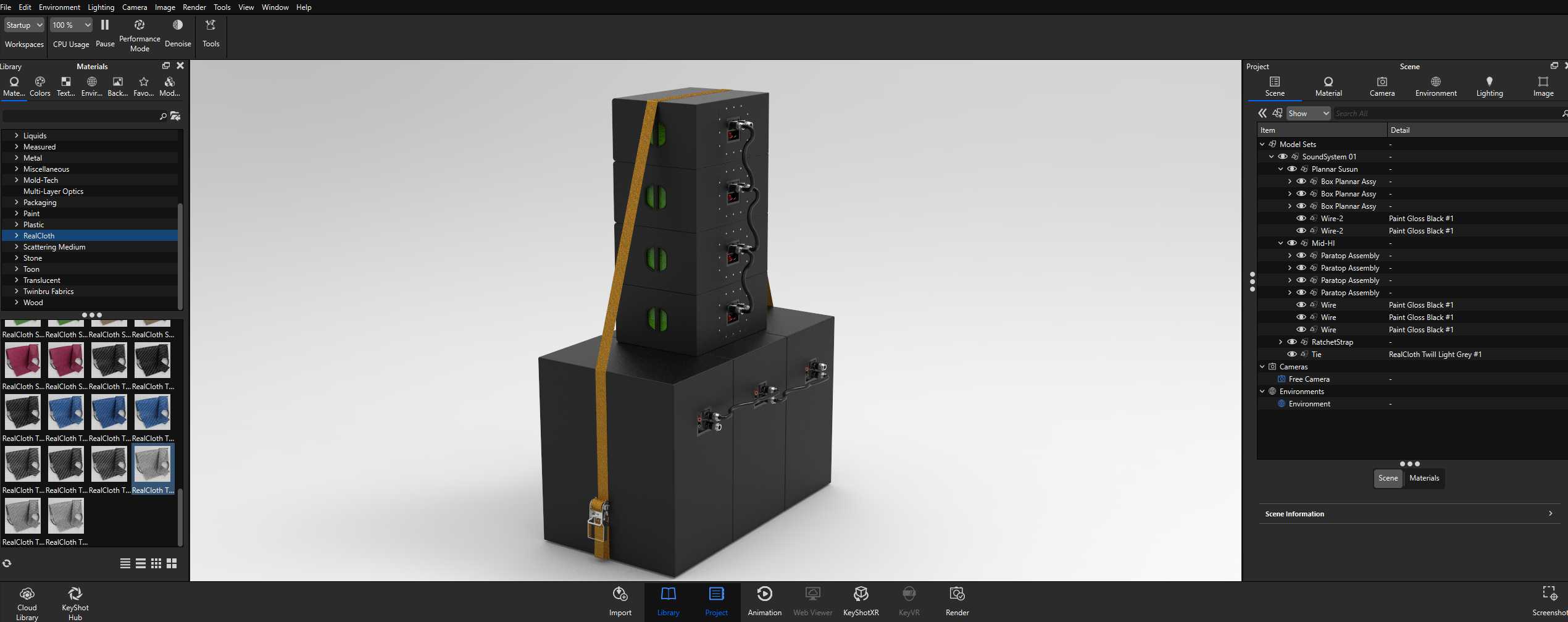

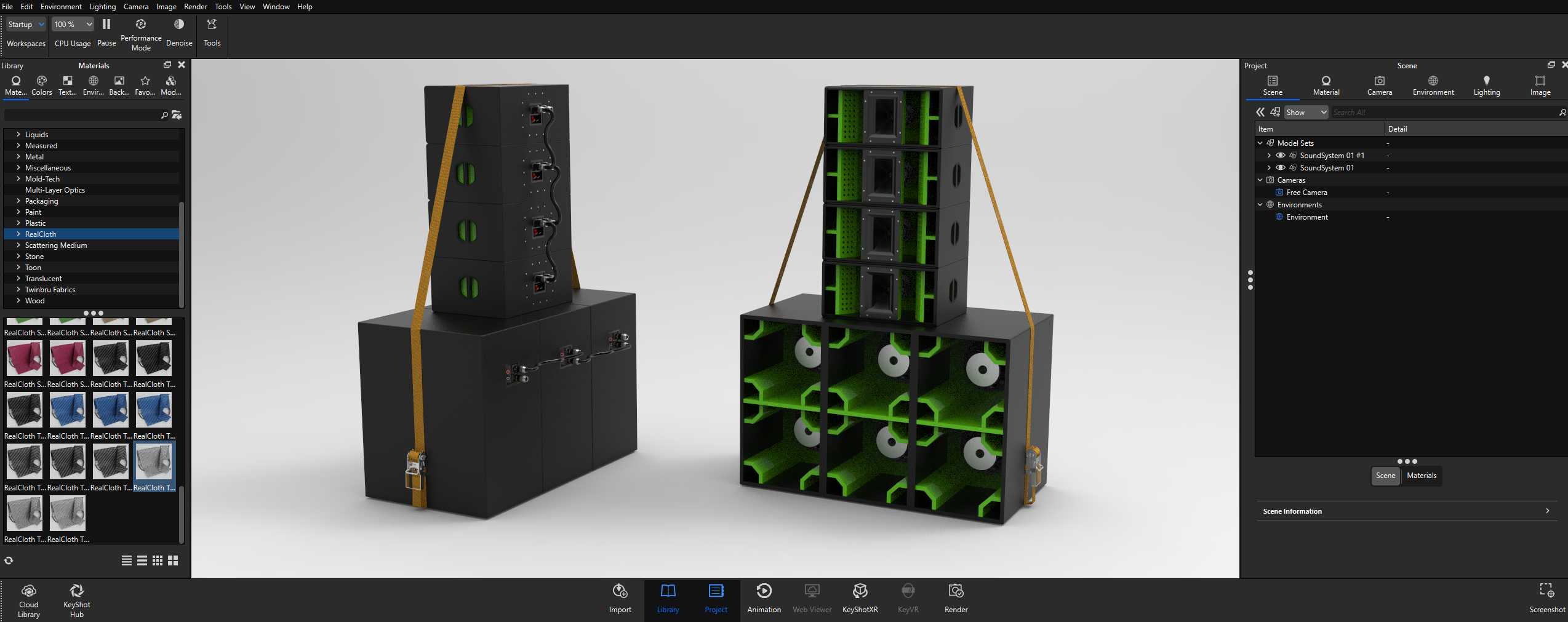

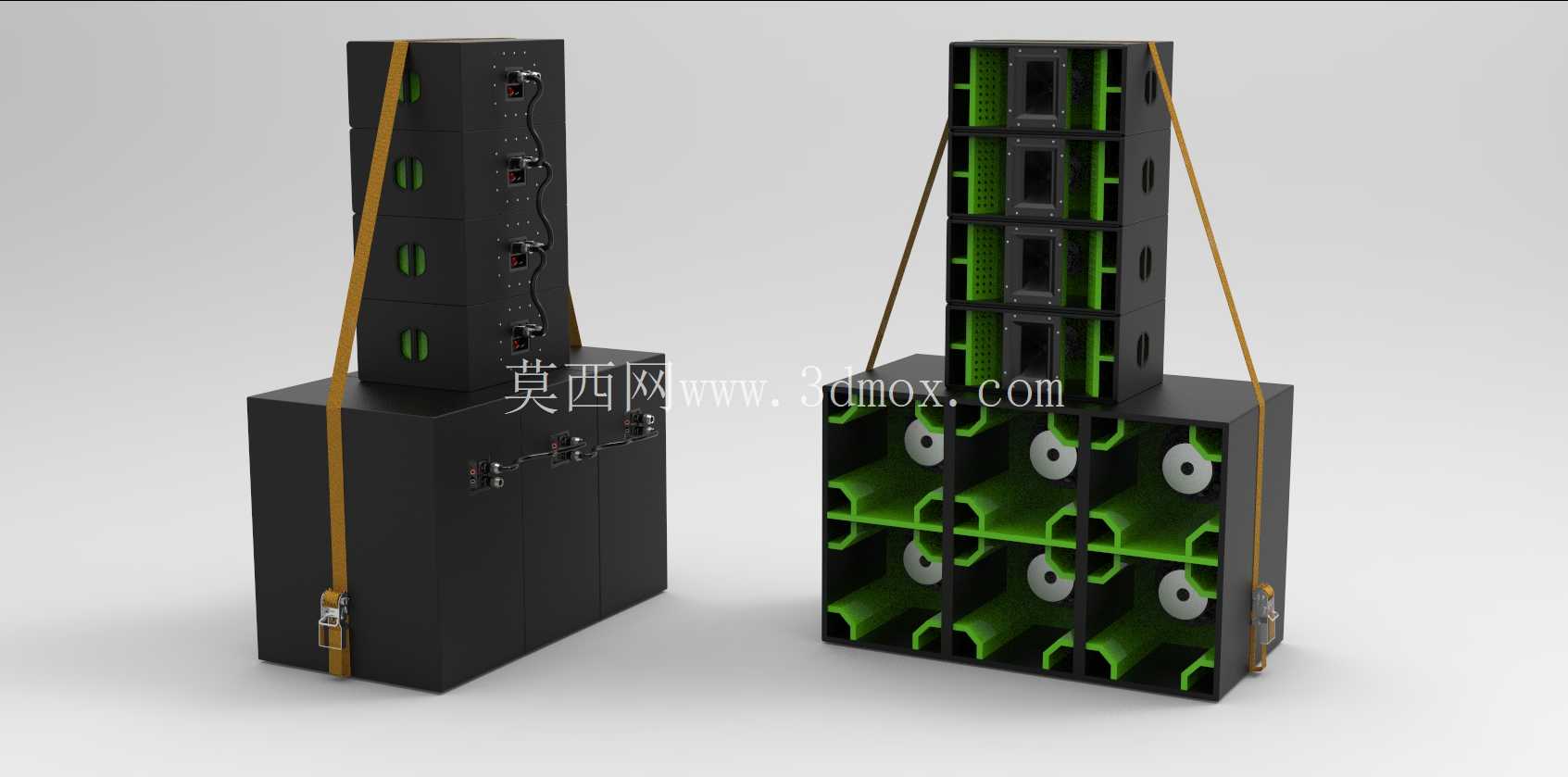

　　这套扩声设备采用分体堆叠式结构设计，核心由两组独立音箱单元组构成，可满足中小型室内外演出、场馆扩声、商业活动现场的音频覆盖需求，区别于传统一体化音箱的固定形态，该结构可根据场地扩声覆盖角度、声压级要求灵活调整上层线阵列单元的堆叠数量，适配不同规模的使用场景。上层为四个线性排列的扬声器单元层，每层单元采用独立腔体分隔设计，可有效避免不同频段声波在箱体内产生互调干扰，单元层之间通过定位卡扣实现快速对位拼接，拼接后整体垂直度公差可控制在1mm以内，避免堆叠倾斜带来的声轴偏移问题，单元层外侧预留绑带固定槽，配合高强度绑带可将整组上层单元与底部低音箱体牢固绑定，防止运输或使用过程中出现移位、倾倒。

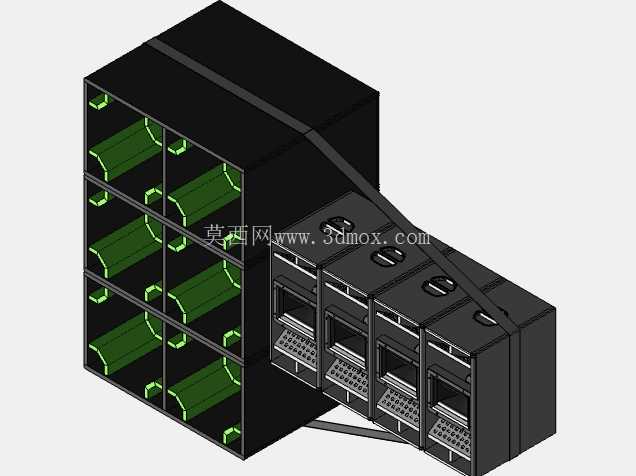

　　底部为三个并排设置的大容积立方体低音炮腔体，每个腔体独立配置低音扬声器单元，腔体内部采用加强筋结构做刚性补强，可降低大音量工作状态下的箱体谐振，减少音染，提升低频输出的纯净度，低音箱体底部预留标准支撑脚安装位，可适配常规的专业音箱支架，也可直接放置于平整地面使用，箱体侧面设置有快拆式连接锁扣，多组同型号设备并排使用时可快速拼接固定，保证阵列整体的结构稳定性。设备后面板集成专业speakon连接器接口，接口布局按照信号输入、信号并联输出的逻辑排布，可实现多台设备的信号手拉手连接，减少现场布线的杂乱程度，同时预留箱间连接线的走线槽位，连接线可沿箱体侧边的固定卡扣排布，避免线材外露被拉扯导致的信号中断问题。

　　从结构设计角度看，该设备的外形尺寸经过优化，上层单元组的宽度与底部低音箱体宽度完全匹配，堆叠后无外凸结构，运输时可直接整体打包，无需拆分单元，单组设备的安装边界可控制在0.8立方米以内，常规的货运面包车即可完成转运，现场搭建时仅需两名操作人员即可完成整组设备的堆叠、接线工作，搭建时间相比传统分体式线阵列可缩短40%左右。箱体外壳采用高密度板材搭配耐磨防滑涂层，边角位置做圆弧过渡处理，可减少搬运过程中的磕碰损伤，内部腔体的分隔板采用错位拼接工艺，拼接缝隙做密封处理，保证腔体的气密性，提升低频发声效率，扬声器单元的安装位采用沉孔设计，单元安装后与箱体表面齐平，无突出结构，可避免单元被外物碰撞损坏。

　　在实际使用场景中，该套设备可单独作为主扩声音箱使用，也可多组组合搭配形成更大规模的扩声阵列，适用于Livehouse演出、户外路演、企业年会活动、校园文艺汇演等多种场景，其结构设计兼顾了声学性能与使用便捷性，在保证专业扩声音质的前提下，尽可能降低了现场安装、转运的操作难度，对于经常需要转场的小型演出团队而言，这种集成化的堆叠结构可大幅减少设备筹备、搭建的人力与时间成本。设备的绑带固定结构采用快拆式锁扣设计，绑带松紧度可根据堆叠单元的数量灵活调整，锁扣位置设置在箱体侧面的低位，操作人员无需登高即可完成绑带的松紧调节与拆卸操作，进一步提升了现场操作的安全性。
