商用管冰制冰机组集成结构三维设计

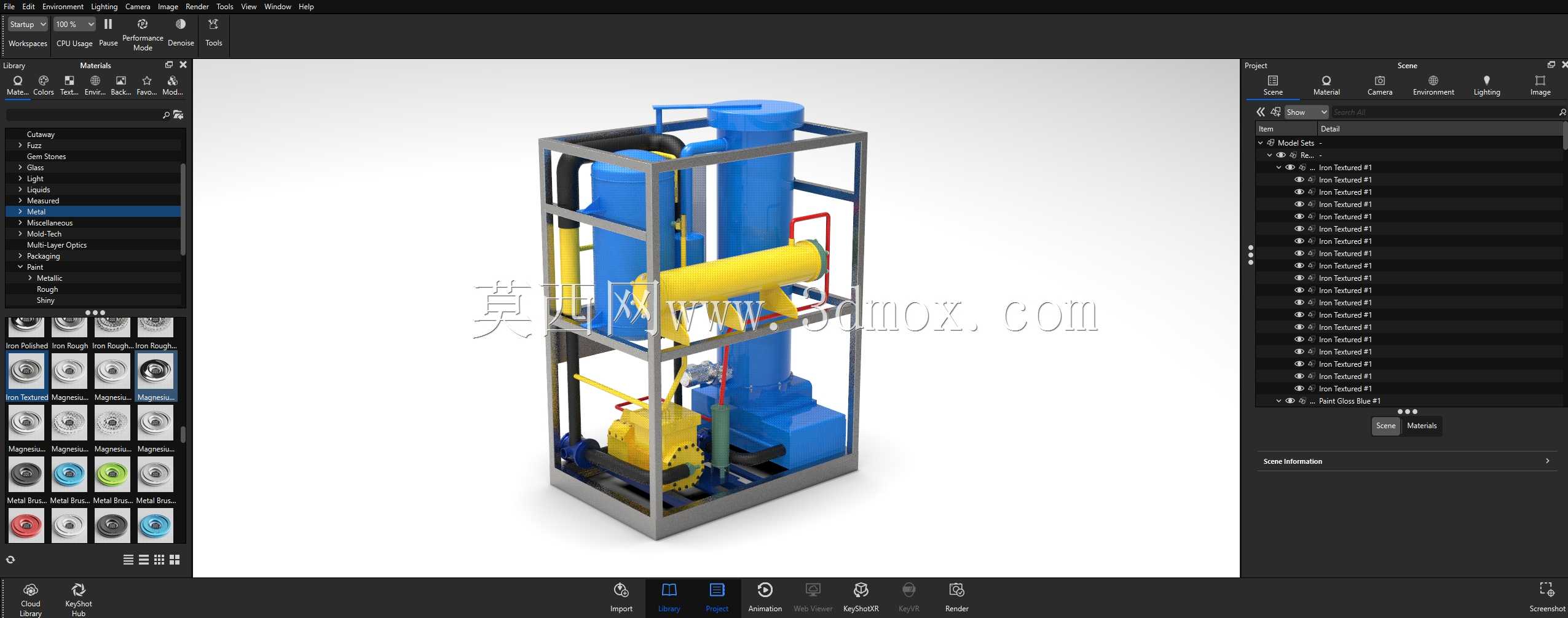

　　这套制冰设备的三维结构，核心面向商用餐饮、生鲜冷链、工业降温等多场景的连续用冰需求，区别于小型家用制冰设备，其设计初衷是满足大流量、长时间稳定供冰的使用要求，无需人工频繁操作制冰盘，可连续产出规格统一的冰块，适配商超生鲜保鲜、酒吧饮品制作、化工流程降温、远洋渔业冷藏等不同场景的用冰需求。从结构布局来看，整套设备采用方管焊接框架作为承载基体，所有功能部件全部集成在框架内部，这种集成式设计首先考虑的是现场安装的便捷性，设备到场后仅需对接水电接口即可投入使用，无需现场进行复杂的管路拼接与部件对位，框架的型材选型经过承重校核，可承载立式制冰蒸发器、制冷压缩机、储液罐、管路阀组、电控箱等全部部件的总重量，同时预留了叉车搬运的底部空间与吊装点位，适配车间组装、物流运输、现场就位的全流程作业要求。

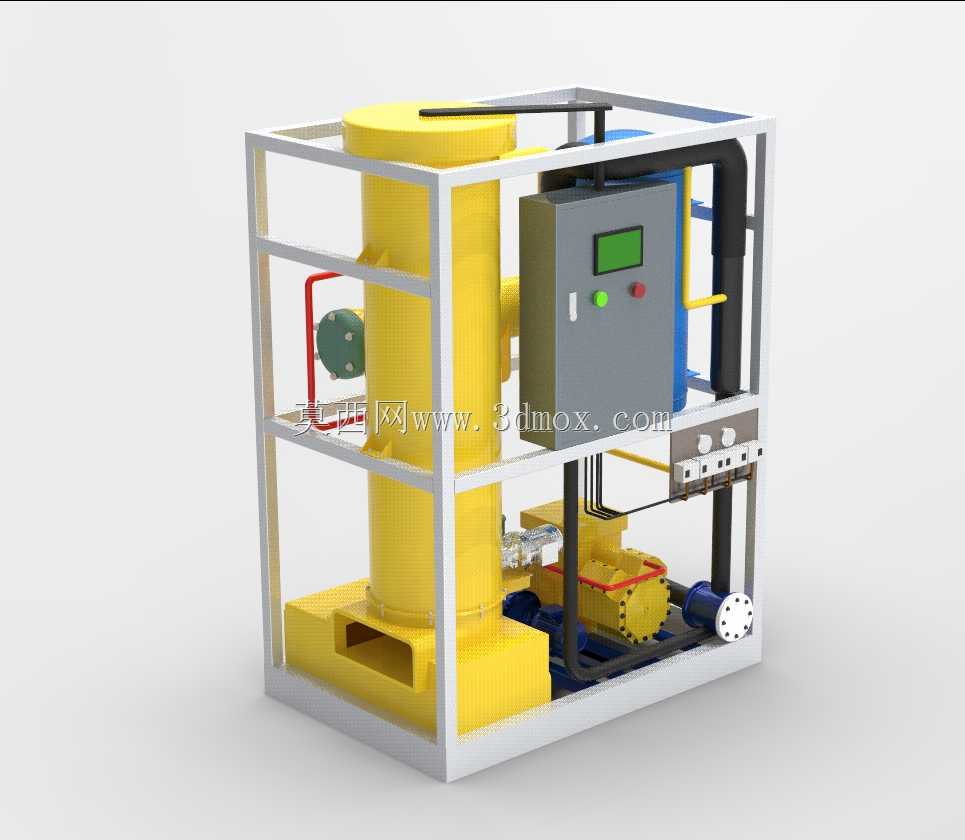

　　核心制冰部件采用立式柱状蒸发器结构，垂直布置在框架左侧区域，这种立式布局一方面可以利用重力实现脱冰过程的冰块自动滑落，无需额外设置推冰机构，减少运动故障点，另一方面垂直布置的蒸发器可以最大化节省设备的横向占地面积，对于后厨、冷链站点这类安装空间有限的场景，更小的占地边界意味着更高的空间利用率，蒸发器外壁的保温层厚度经过热传导计算，可减少冷量损耗，提升制冷效率，避免设备外壳出现凝露滴水的问题。

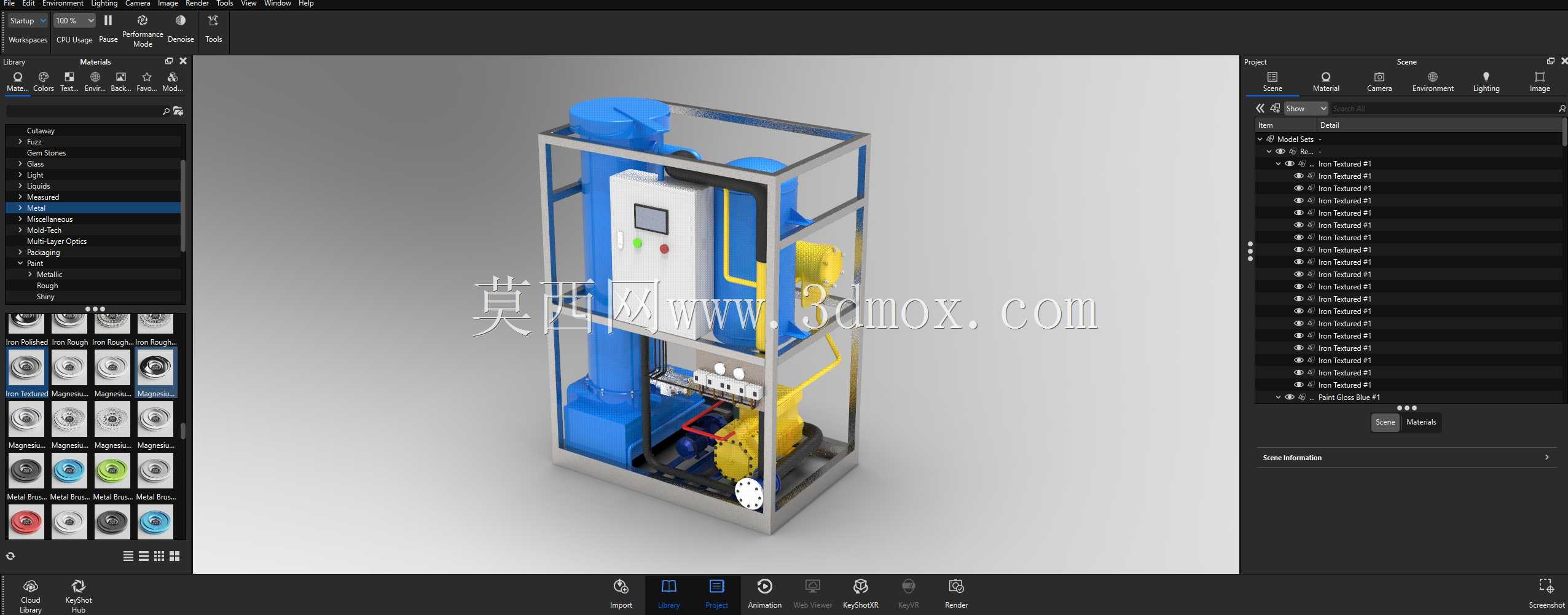

　　制冷压缩机组布置在框架底部区域，与蒸发器之间通过铜管管路连接，管路走向全部沿框架型材内侧排布，采用管卡进行固定，避免设备运输过程中管路振动产生磨损或焊口开裂，管路中集成了视液镜、干燥过滤器、高低压保护阀件等必要的制冷配件，所有阀件的操作位置都预留了足够的操作空间，方便后期运维过程中的压力检测、冷媒充注与配件更换，压缩机底部设置了减震垫，可降低设备运行过程中的振动传递，减少运行噪音对周边环境的影响。电控箱采用壁挂式安装在蒸发器侧面的框架立柱上，操作面板朝向设备正面，面板上设置了显示屏与操作按钮，设备运行状态、冰厚设置、故障代码都可通过显示屏直接读取，操作人员无需打开电控箱门即可完成常规参数设置，电控箱内部的元器件排布预留了散热空间，强弱电线路分开走线，避免电磁干扰影响控制精度，电控箱的防护等级满足商用厨房多水、多潮湿环境的使用要求，可防止溅水导致的电路故障。

　　设备右侧预留了冰块出口的对接位置，可直接对接储冰库或者输冰机构，实现制冰、储冰、输冰的全流程自动化，整套设备的外形尺寸经过边界校核，可通过常规的商用门洞，无需在进场时进行拆解，框架外部可根据使用需求加装钣金护板，护板上预留通风散热孔，保证压缩机组与冷凝器的散热需求，同时避免人员直接接触内部低温管路与运动部件，满足设备使用的安全要求。从设计逻辑来看，这套结构优先考虑的是设备运行的稳定性与运维的便捷性，所有易损部件都布置在易拆卸的位置，管路排布整齐有序，避免交叉干涉，焊接位置都预留了操作空间，方便生产组装过程中的焊接作业与后期的维修更换，部件选型全部采用通用标准制冷配件，降低后期配件采购的成本与等待周期，适合批量生产与多场景推广使用。
