便携式储能移动电源外观结构设计方案

在户外作业、应急供电、随身数码设备补能的场景下，小型便携储能设备的结构设计一直要平衡握持手感、内部电芯排布、接口防护与外观辨识度几个核心维度。这款方形便携移动电源的结构设计，首先从日常携带的边界尺寸入手，整体采用圆角方壳造型，单手握持时边缘的R角刚好贴合掌心弧度，不会出现直角硌手的问题，整体厚度控制在常规牛仔裤口袋可轻松放入的范围，外壳采用上下盖扣合的装配结构，接缝处预留0.1mm的装配公差带，既保证合模后缝隙均匀，也能给后期表面喷涂、丝印工序留出工艺余量。

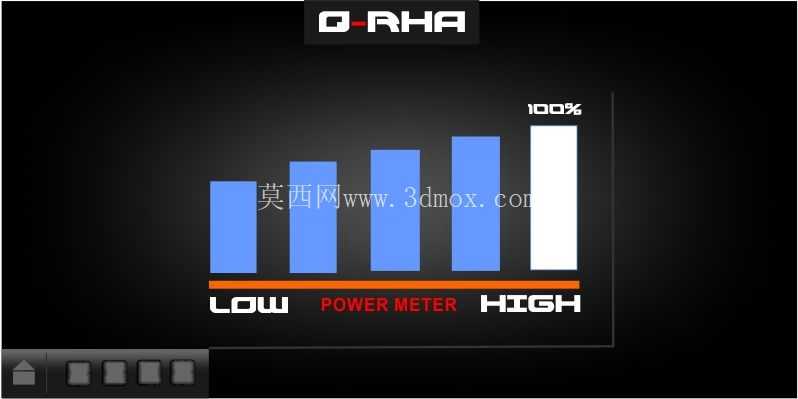

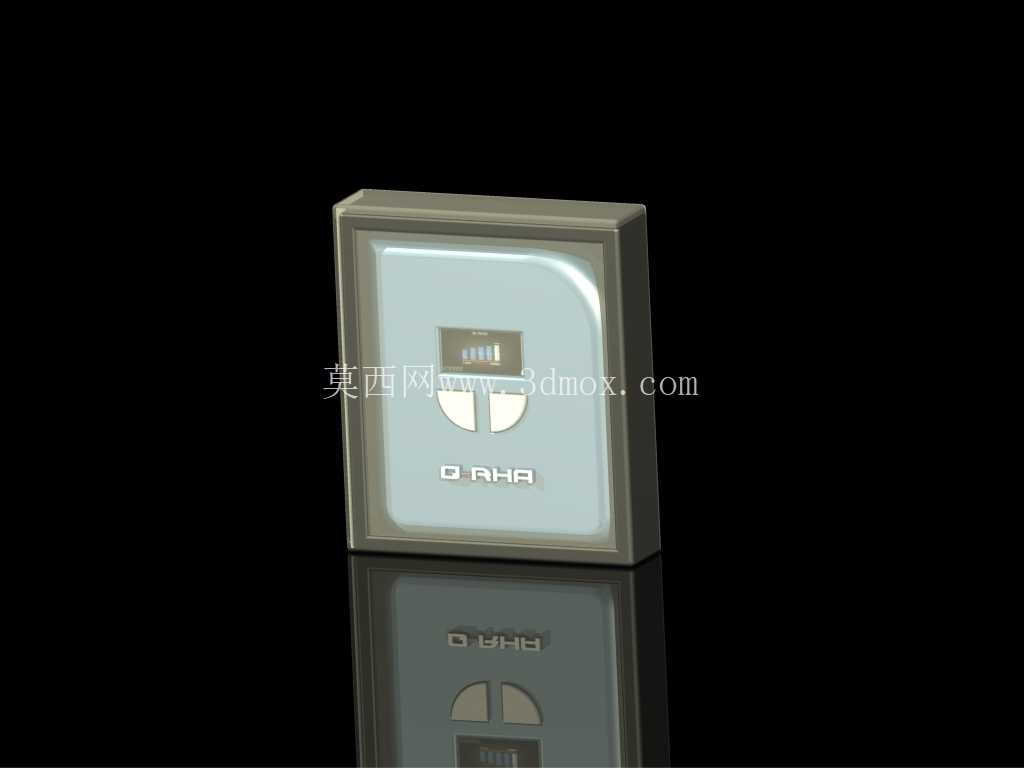

从功能布局来看，顶面预留的数显窗口采用下沉式设计，窗口边缘做了0.5mm的凸台防护，避免设备平放在桌面时摩擦刮花显示面板，数显区域可实时输出剩余电量、输出电压电流参数，不需要额外按压按键就能直观读取设备状态。输出接口集中布置在设备侧端，接口周围做了内凹的导向斜面，用户插拔充电线时不需要刻意对准就能顺利插入，接口内侧的PCB板固定位设计了三个定位柱，装配时可以直接卡入壳体的定位孔，减少打螺丝的固定点位，同时也能避免日常使用中接口受插拔力出现松脱移位的问题。

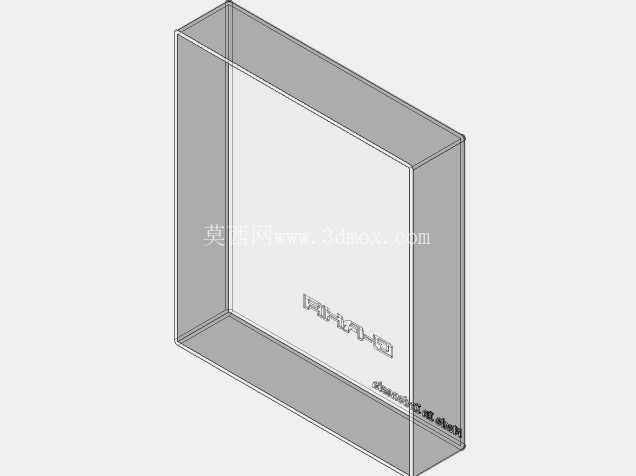

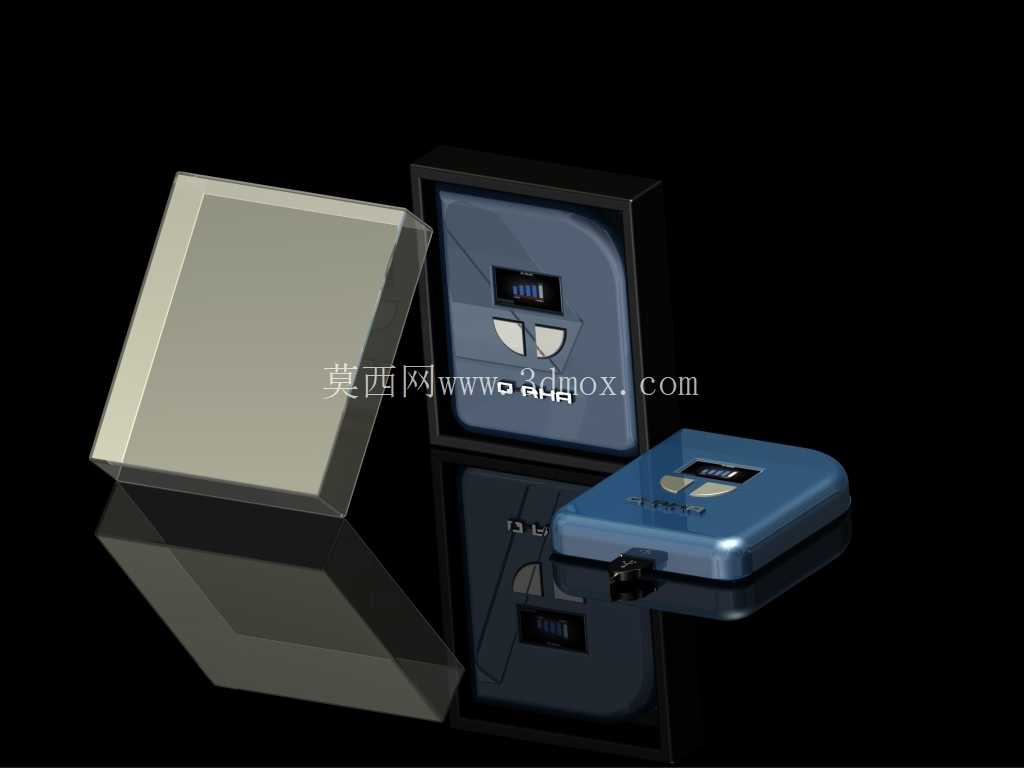

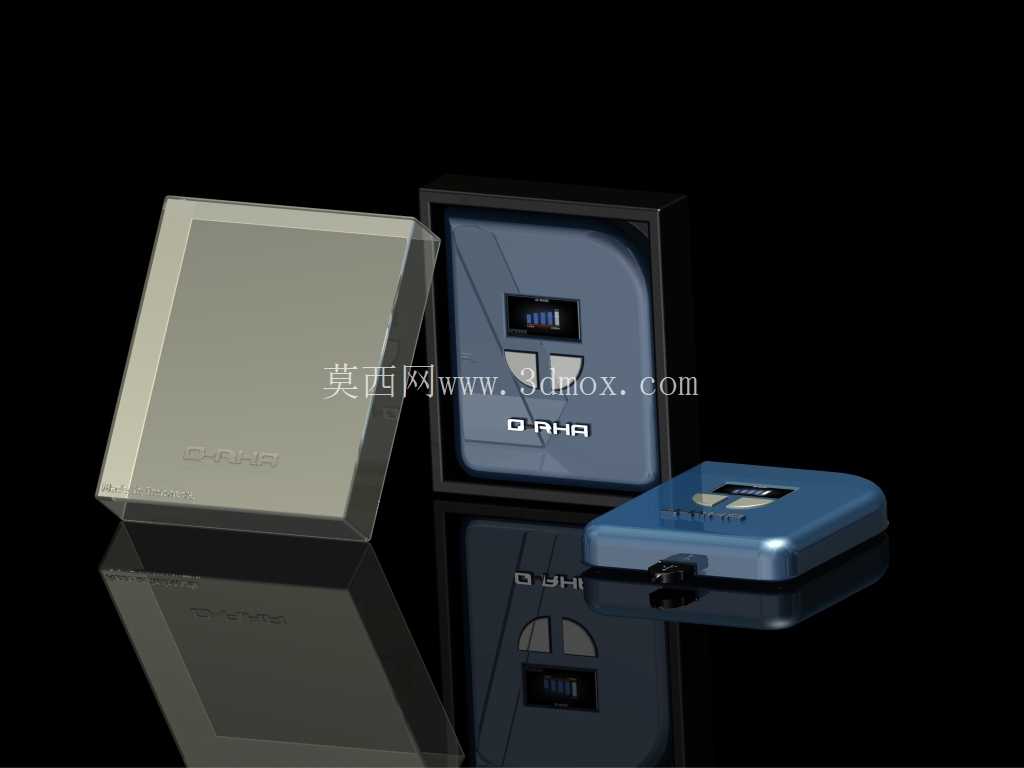

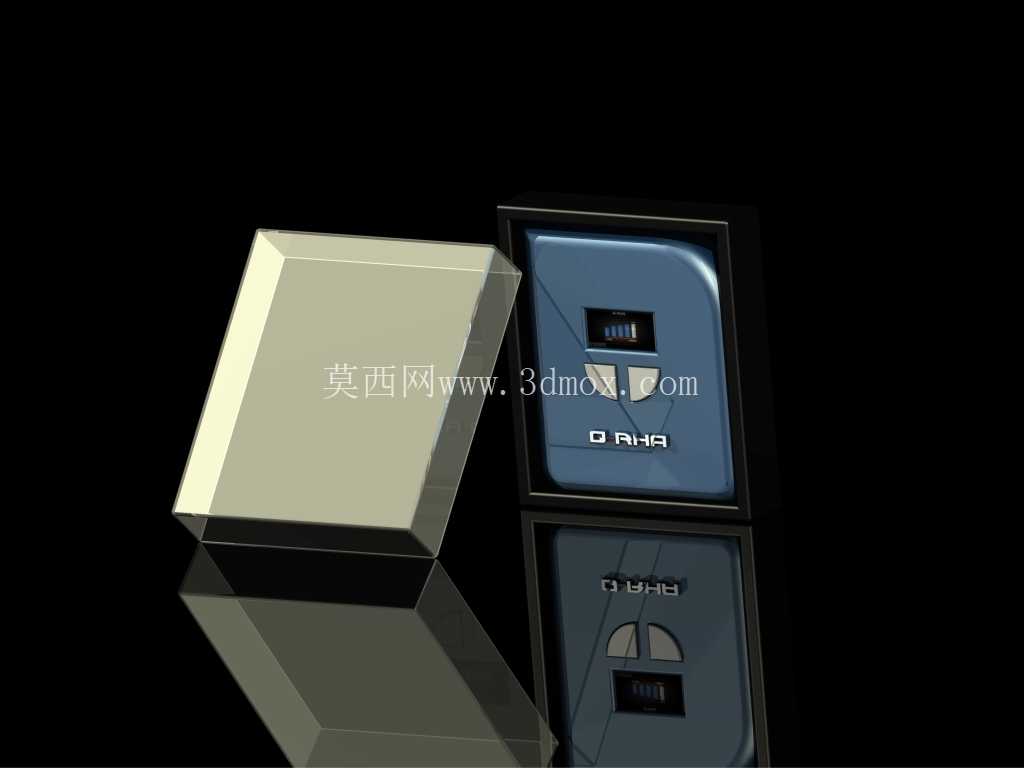

内部电芯排布采用层叠式布局，电芯与外壳内壁之间预留1.2mm的间隙填充缓冲泡棉，设备意外跌落时可以吸收冲击能量，避免电芯受挤压出现安全隐患。壳体内部的筋位设计同时兼顾了结构强度与轻量化需求，沿壳体四周布置的加强筋厚度控制在1.5mm，既不会因为筋位过厚导致注塑时出现缩痕，也能提升整体壳体的抗挤压能力，成年人单手握持施加正常握力时壳体不会出现明显形变。配套设计的透明保护盖采用PC材质，边缘做了卡扣结构，不用时可以扣合在电源主体上，保护顶面的显示区域与侧端接口不受灰尘、水渍侵蚀，保护盖与主体的配合间隙控制在0.2mm，扣合后不会出现松垮晃动的问题。

在实际应用场景中，这款设备可以为手机、蓝牙耳机、小型便携数码设备提供应急供电，整体重量控制在单手握持无明显负重感的区间，日常通勤、短途户外出行时携带不会增加过多负担。外观表面采用细磨砂质感处理，不容易残留指纹与汗渍，长期使用后也不会出现明显的划痕发亮问题。设计过程中针对壳体的分模线做了隐藏处理，分模线布置在壳体侧面的圆角过渡位置，正常握持使用时不会直接接触到分模线的毛刺，提升日常使用的触感体验。设备底部布置了四个微小的硅胶垫脚，平放在光滑桌面时不会出现滑动，同时也能垫高壳体底部，避免桌面的水渍直接接触到壳体接缝位置。

从结构建模的角度来看，整个模型的曲面过渡都采用G1连续以上的顺滑处理，没有出现尖锐的棱角与突兀的曲面转折，所有装配位置的止口、卡扣、定位柱都做了对应的拔模斜度处理，拔模角度控制在1.5度，满足注塑生产的工艺要求，不需要后期做额外的结构调整就能直接开模试产。内部的电芯仓尺寸按照常规18650电芯的排布做了适配，同时预留了保护电路的安装空间，电路仓与电芯仓之间设计了隔离筋，避免电路元件与电芯直接接触出现短路风险。
