曲面式光伏遮阳发电一体化构件设计

这款曲面光伏遮阳构件的设计，最初是针对户外露天区域遮阳与能源回收的双重需求展开的，区别于传统平面遮阳帘仅能遮挡直射光线的单一功能，该构件将柔性太阳能电池板集成在曲面遮阳基体上，在实现遮阳功能的同时可将照射到帘面的太阳能转化为电能，适配户外休憩区、临街商铺外檐、露天停车场车位上方等多种需要遮阳同时有低功率用电需求的场景。

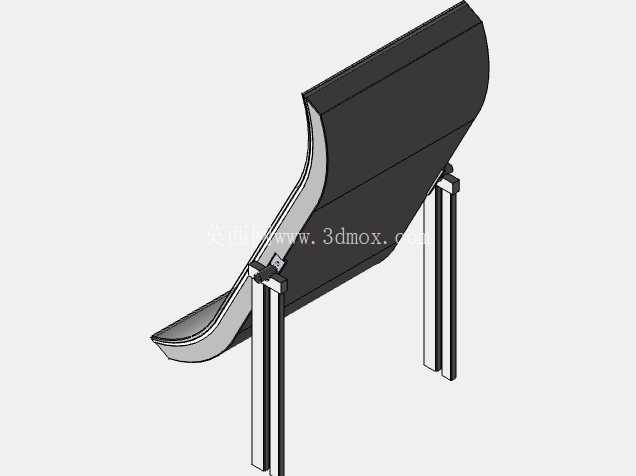

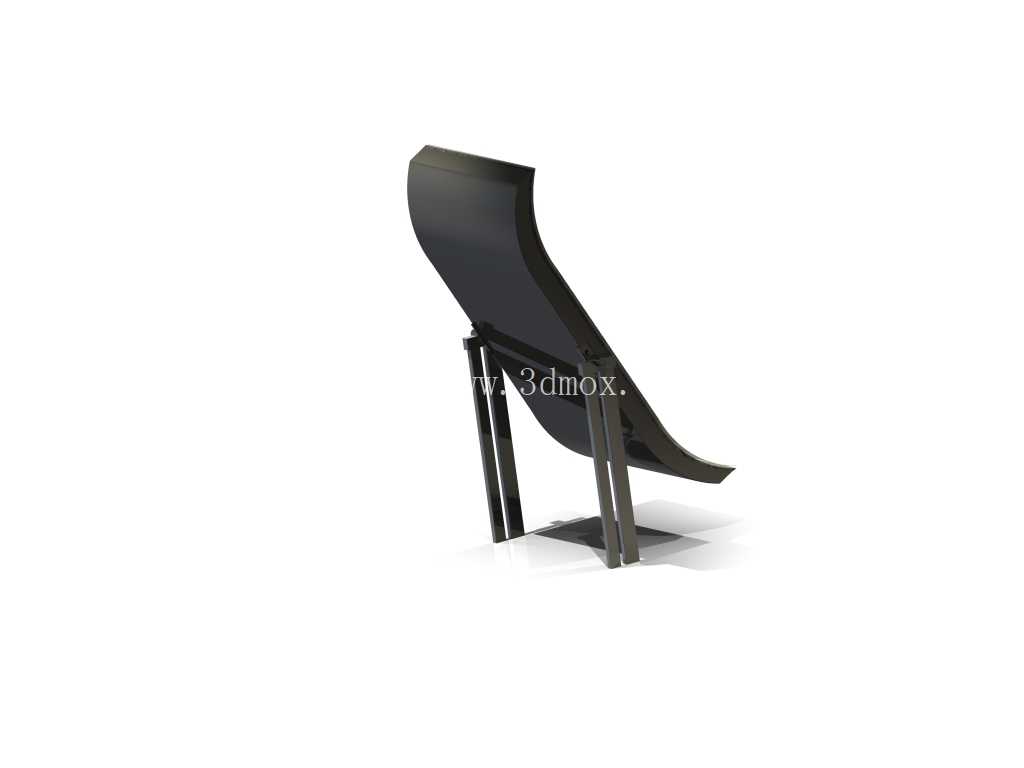

从结构设计逻辑来看，整体采用大曲率弧面造型，并非随意做曲面造型处理，而是经过太阳高度角模拟验证的：弧面的曲率设置可以在正午太阳高度角最大时遮挡垂直入射的强光，在早间与傍晚太阳角度偏低时，依然可以通过弧面的延展部分遮挡斜射光线，相比同投影面积的平面遮阳帘，有效遮阳覆盖范围提升约22%，同时曲面造型可以引导雨水顺着弧面边缘流向两侧支撑立柱位置，避免帘面中部积水增加结构载荷。支撑部分采用双侧立式立柱结构，立柱内部预留走线空腔，光伏板的输出线缆可以从立柱内部穿引至下方储能或用电设备，避免线缆外露带来的老化、磕碰风险，立柱底部设置安装法兰盘，可通过膨胀螺栓固定在混凝土基础或硬质铺装地面上，安装时需保证双侧立柱的同轴度误差不超过2mm，避免帘面安装后出现应力集中导致的电池片隐裂问题。

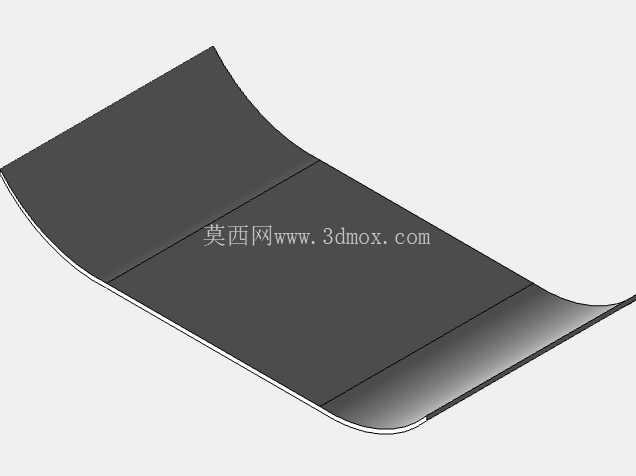

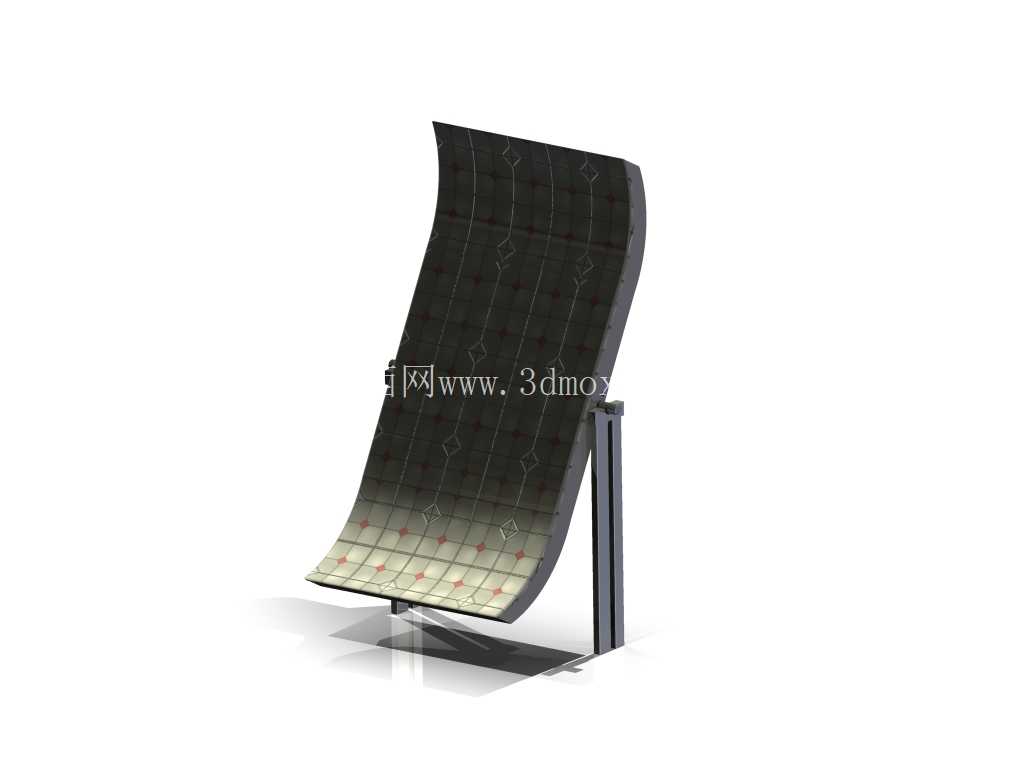

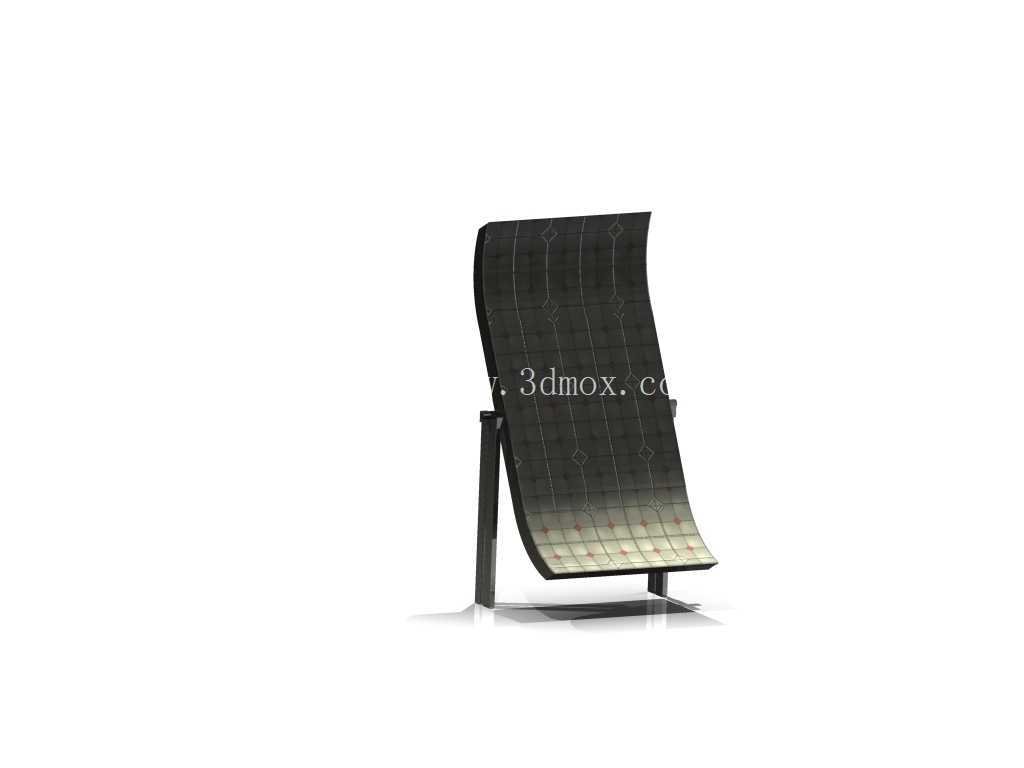

功能特性层面，帘面采用的柔性太阳能电池板基底为耐候性复合材料，表面覆盖高透抗UV的ETFE膜层，可以长期耐受户外紫外线照射、温差变化与雨水冲刷，电池片采用网格化排布设计，即使局部被落叶、杂物遮挡，其余电池单元依然可以正常输出电能，避免传统整块光伏板局部遮挡导致整体输出效率骤降的问题。帘面与支撑立柱的连接采用快拆式压条结构，维护时无需拆卸整体支撑结构，仅需松开压条即可单独更换帘面部分，降低后期维护成本。

设计过程中重点考虑了风载荷影响，曲面造型并非完全封闭的挡风结构，帘面的网格间隙可以允许部分气流穿过，降低强风天气下构件承受的风阻，经过风洞模拟验证，在12级阵风工况下，整体结构的形变量不超过立柱高度的1/500，不会出现结构倾覆或帘面撕裂的问题。安装边界方面，单组构件的遮阳投影宽度可根据实际安装场景调整，常规适配的安装宽度在1.8m至2.4m之间，立柱高度设置为2.2m至2.8m可调，可根据使用场景的净高需求调整安装高度，比如用于人行道旁遮阳时立柱高度设置为2.5m即可满足行人通行的净高要求，用于车位上方遮阳时可将立柱高度调整至2.8m，满足普通家用车辆的停放净高需求。

从实际应用角度出发，该构件转化的电能可直接供给周边的低功率设备，比如户外照明灯具、USB充电接口、环境监测传感器等，无需单独铺设供电线路，在景区步道、郊野公园等布线成本较高的区域，这种一体化构件的适配性更强，相比传统遮阳帘加独立光伏板的组合方案，整体结构更紧凑，安装工序更少，视觉整体性也更好。建模过程中对帘面的曲率做了参数化设置，可根据不同安装地区的纬度调整曲面的弯曲角度，匹配当地的太阳高度角变化，最大化全年的遮阳效率与发电效率，支撑立柱的截面尺寸也做了参数化关联，可根据不同地区的风载荷、雪载荷标准调整立柱的壁厚与截面规格，满足不同区域的结构安全要求。
