卧式齿轮减速电机三维结构设计

做传动结构选型和三维建模快十年，这类卧式齿轮减速电机是轻工输送、小型自动化设备里最常用的动力单元之一，很多刚入行的工程师容易把它和普通伺服电机、异步电机搞混，其实这类集成式减速电机的核心优势就是把减速箱和电机本体做了一体化集成，不用额外单独匹配减速箱的安装法兰、输入轴孔，能省掉不少传动链的装配误差。

从实际应用场景来说，这类200W功率段的减速电机，大多用在负载转速不高、输出扭矩要求比普通同功率直驱电机大的场合，比如小型皮带输送机的驱动辊、包装线的拨料机构、小型自动化专机的转盘驱动、食品加工设备的输送链传动，还有一些小型仓储设备的动力输入，因为自带安装脚座，不用额外做复杂的安装支架，设备机架上只要预留对应的安装孔位就能直接固定，对设备整体的空间占用控制很友好。

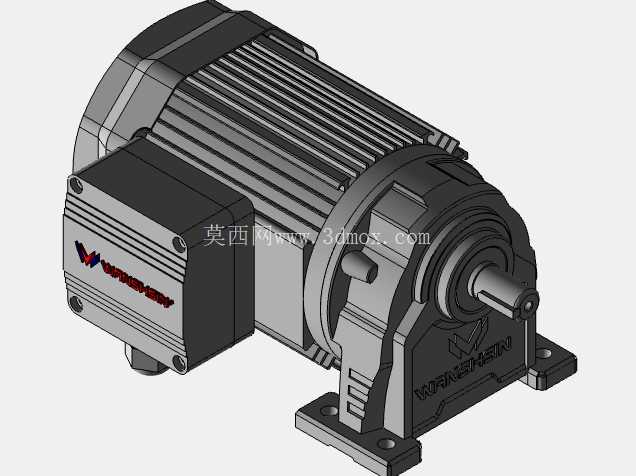

从结构设计思路来看，这个模型还原的是一体化压铸壳体的结构，壳体本身既承担电机定子的固定作用，也作为减速齿轮组的容纳腔，这种设计的好处是能保证电机轴和减速箱输入轴的同轴度，相比分体式安装的电机加减速箱组合，能减少轴连接的偏心误差，降低传动过程中的振动和噪音。输出轴采用单出轴的平键连接结构，轴伸端的直径和键槽尺寸是选型时最核心的安装边界参数，建模的时候特意还原了轴肩的定位台阶，方便装配时对传动轮、联轴器做轴向定位，避免运转过程中出现轴向窜动。

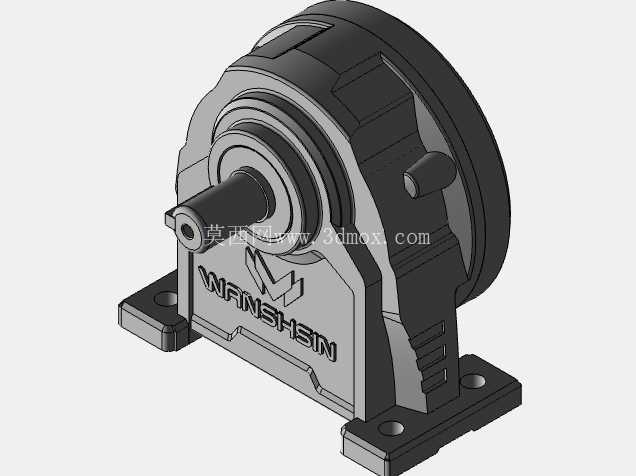

安装结构上，底部的两个安装脚座是和壳体一体压铸成型的，每个脚座上做了沉头安装孔，孔位的中心距是固定的安装尺寸，选型时必须和设备机架上的预留孔位匹配，脚座的底面做了精加工基准面，安装时能保证和机架安装面的贴合度，避免因为安装面倾斜导致输出轴承受额外的径向力，缩短轴承使用寿命。壳体侧面的接线盒结构也做了还原，接线腔的位置预留了足够的接线空间，方便现场布线时做线缆固定和密封处理，避免粉尘、水汽进入电机内部。

从功能特性来说，这类齿轮减速电机的传动级采用的是平行轴齿轮传动，相比蜗轮蜗杆减速结构，传动效率更高，长时间运转的温升更低，适合连续运转的工况。齿轮组的润滑采用脂润滑的方式，壳体上没有额外的油标、油塞结构，日常维护不用频繁更换润滑油，适合用在不方便经常维护的设备工位。输出端的轴承做了双侧密封结构，能阻挡外界的粉尘、切削液进入减速箱内部，在机加工辅助设备、包装车间这类有一定粉尘的工况下也能稳定运行。

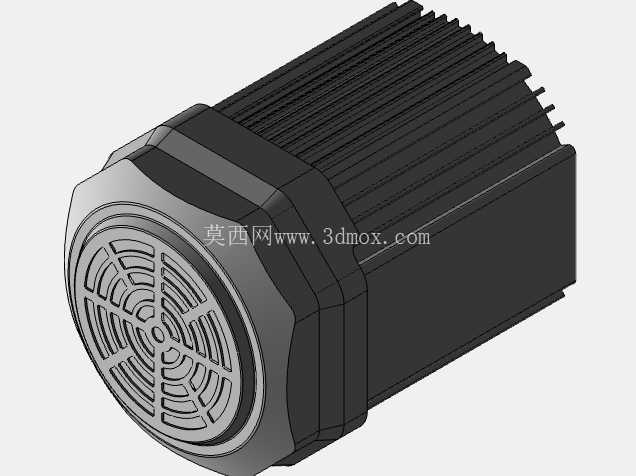

建模过程中对安装边界的还原很重要，比如输出轴的轴伸长度、安装脚座的高度、壳体的最大外轮廓直径，这些尺寸直接决定了设备设计时的预留空间，很多新手工程师建模时容易忽略接线盒的外凸尺寸，导致设备装配时接线盒和周边的结构件发生干涉。另外壳体表面的散热筋结构也做了细节还原，这些散热筋能增加壳体的散热面积，保证电机长时间额定功率运转时，温升控制在绝缘等级允许的范围内，不会因为过热导致绕组老化加速。

在做设备配套设计的时候，这类减速电机的输出扭矩匹配是核心，不能只看电机的额定功率，要结合减速比来核算输出轴的额定扭矩，同时要校核输出轴能承受的径向载荷，如果是直接驱动链轮、皮带轮的场合，要尽量把传动轮靠近轴肩位置安装，减少轴的悬臂长度，降低轴的弯曲应力。这个三维模型把所有的装配配合关系都做了还原，包括齿轮的啮合间隙、轴承的安装位、密封件的槽位，不管是用来做设备布局的干涉检查，还是用来做同类产品的逆向结构参考，都能直接复用结构特征，不用从零开始绘制基础轮廓，能节省不少建模的时间。

实际生产中，这类一体化减速电机的壳体都是采用铝合金高压压铸成型，重量比铸铁壳体轻很多，安装时的搬运难度更低，同时铝合金的导热性能更好，更利于电机运转时的热量散出。端盖和壳体的连接采用螺栓均匀分布的结构，能保证端盖和壳体的配合面受力均匀，密封性能更好，不会出现因为螺栓锁紧力不均导致的配合面缝隙，避免润滑脂泄漏。
