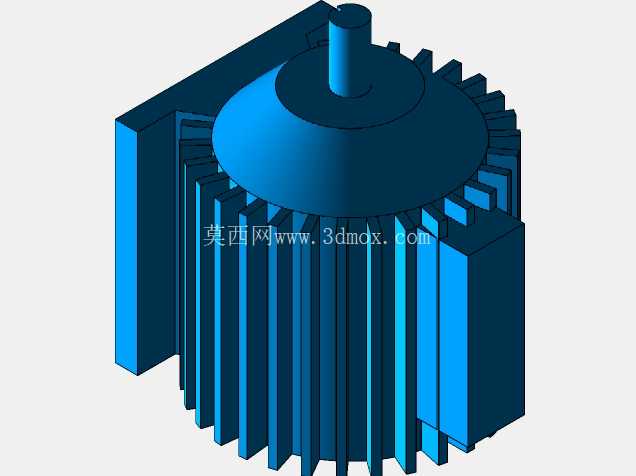

带散热筋方形安装座电动机三维结构

　　这款带径向散热筋与方形安装基座的电动机结构，在小型自动化输送线、桌面级加工辅机、通讯基站配套通风装置这类对安装空间有明确限制的场景中适配性极强。不同于常规圆形机座电机，该结构两侧延伸出的方形安装凸台直接预留了螺栓过孔位置，安装时无需额外加工转接支架，可直接贴合设备安装面完成锁紧固定，能有效压缩整机的横向安装占用空间，在紧凑排布的多工位设备内部，可减少相邻部件的干涉风险。

　　从结构设计逻辑来看，机壳周圈均匀排布的直列式散热筋并非等厚设计，靠近安装凸台的筋条宽度略大于其余位置，这一细节是考虑到安装凸台位置是电机与设备机架的接触传导区域，运行中产生的振动会优先通过该区域传递，加宽筋条既可以提升机壳整体的抗扭刚度，减少安装面受压后的形变，也能增大安装区域的散热接触面积，避免局部热量堆积。顶部的输出轴采用阶梯轴结构，轴肩位置预留了卡簧槽，可直接配套联轴器或者同步带轮，轴伸长度经过匹配计算，既不会因为过长导致轴端跳动量超标，也不会因为过短造成传动件安装定位困难，适配常规的小型负载传动需求。

　　在实际选型应用中，这类结构的电机常作为小型设备的动力源，比如给轻型皮带输送机提供驱动动力，或是给自动化设备上的小型排屑装置、散热风扇提供动力输出，运行过程中散热筋之间的空气可随设备周边的气流自然流通，无需额外加装独立散热风扇就能满足持续运行的散热需求，能降低整机的配套成本与布线复杂度。机壳的散热筋高度经过合理设定，既保证了足够的散热表面积，也不会因为筋条过高导致运输、安装过程中出现磕碰变形，筋条的边角位置均做了小圆弧过渡，可避免应力集中，提升机壳的结构强度。两侧的方形安装座上的安装孔位采用对称排布设计，不管是水平安装还是垂直侧装，都能保证受力均匀，不会出现单侧受力过大导致的电机轴偏磨问题。

　　输出轴端的圆形端盖结构与机壳采用止口配合定位，装配时可保证端盖与机壳的同轴度，进而保证内部轴承的安装精度，减少运行过程中的轴承磨损与异常噪音。在建模过程中，这类结构需要重点关注安装孔的位置度公差、散热筋与机壳主体的拔模角度、输出轴与机壳内腔的同轴度要求，这些参数直接影响后续零件加工的良品率与装配后的运行稳定性。对于结构设计从业者而言，这类电机模型可直接导入设备装配体中做干涉检查，提前验证安装空间是否充足、传动部件的对接位置是否匹配，避免实际加工装配阶段出现尺寸不匹配的问题，缩短设备研发的迭代周期。在实际工况中，这类电机的运行转速通常适配中低转速的负载需求，散热结构的设计可保证在环境温度40摄氏度以内的场景下持续稳定运行，安装基座的平面度要求控制在合理范围内，可减少电机安装后的振动传递，提升整机运行的平稳性。
