二战经典喷火战斗机外观结构三维建模作品

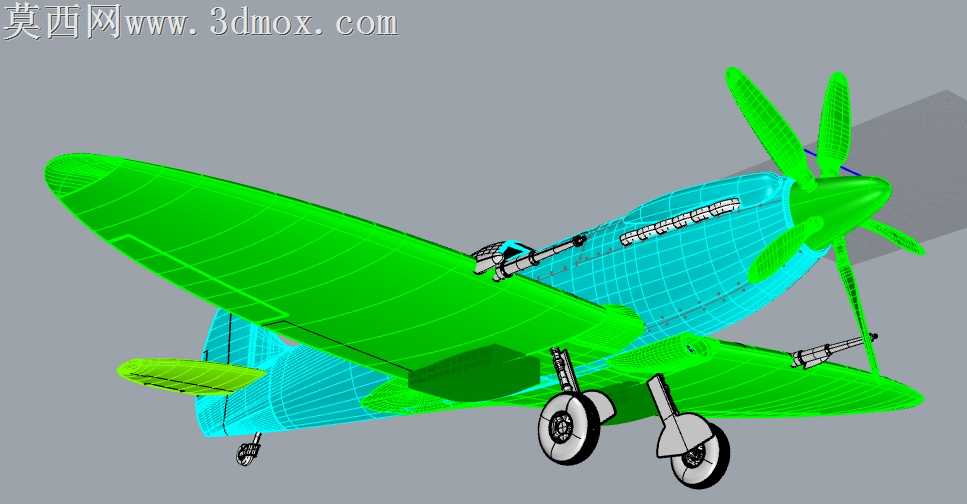

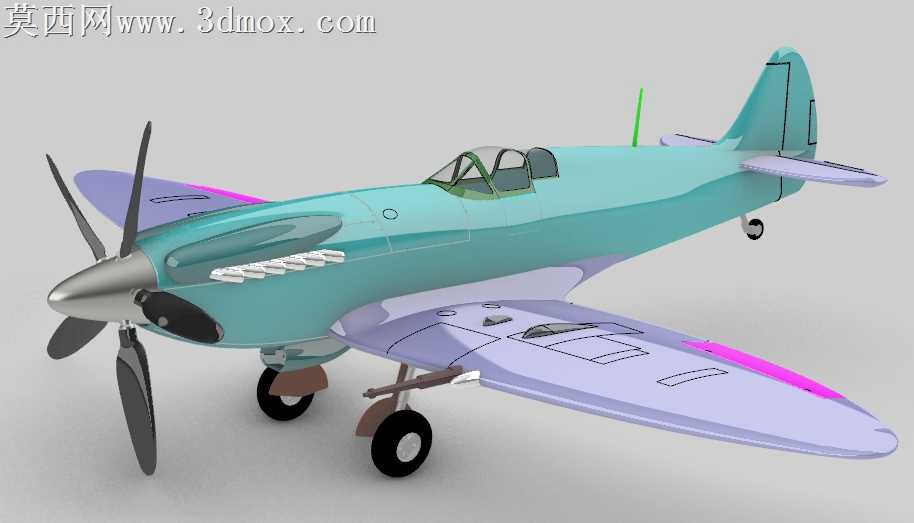

本作品为经典螺旋桨战斗机的三维建模成果，整体建模过程围绕真机的气动外形特征展开，首先通过参考真机的多视角线稿与实物影像，在三维软件中搭建机身的基础曲面框架，优先确定机身纺锤形的流畅轮廓，保证机头到机尾的曲面过渡顺滑无折角，还原喷火战斗机标志性的椭圆机翼外形，对机翼的翼型厚度、前缘后掠角度、后缘襟翼的安装位置做了精准的比例校准，确保整体气动外形的还原度。建模过程中对机身的细节结构做了分层处理，机头位置的螺旋桨采用单独部件建模，还原了五叶螺旋桨的叶片扭转角度与桨毂的圆润造型，桨叶的曲面做了厚度渐变处理，从根部到叶尖逐步收窄，符合真实螺旋桨的结构特征。机翼部分的武器挂架、机炮外罩做了独立建模，还原了机炮突出机翼表面的造型，以及挂架与机翼连接位置的过渡结构，避免生硬的拼接痕迹。起落架部分采用分部件装配的建模思路，还原了起落架的减震支柱结构、轮毂的造型与轮胎的曲面纹理，起落架舱与机身的连接位置做了贴合处理，保证收放结构的位置逻辑合理。机身表面的蒙皮分块线做了凹陷处理，模拟真实战机的蒙皮拼接结构，座舱位置的框架做了细边建模，还原座舱盖的多段式框架结构。渲染阶段采用了分部件材质区分，机身主体与机翼分别赋予不同的半透明材质，方便观察内部的曲面布线与结构框架，螺旋桨、起落架、机炮等金属部件赋予高反光金属材质，模拟航空铝合金的质感，轮胎采用哑光橡胶材质，还原橡胶的低反光粗糙质感。建模过程中遵循从整体到局部的设计思路，先锁定整体比例与大曲面造型，再逐步添加细节部件，过程中反复调整曲面的控制点，避免曲面出现扭曲、破面的问题，对于机翼与机身连接的翼根位置，做了专门的曲面混接处理，保证连接位置的曲面顺滑自然，符合真实飞机的气动过渡要求。整体建模过程注重结构逻辑的合理性，所有外部部件的安装位置都参考真机的结构布局，确保模型不仅具备外观展示效果，也能清晰呈现战机的外部结构组成。
