锥筒式离心分离设备结构设计

　　这款锥筒构型的离心分离部件，在轻工、环保、食品加工等领域的物料分离工序中有着广泛适配性，常作为小型离心分离设备的核心转鼓构件使用，可完成低浓度固液混合物料、乳浊液类介质的快速分离作业，适配实验室小批量试样处理、小型生产线末端物料提纯等场景，相比直筒式离心转鼓，锥段结构能在设备运行过程中借助离心力场的梯度变化，让分离后的固相物料沿锥壁自动向排料端滑移，无需额外设置刮料机构即可完成连续排料，大幅简化设备整体结构。

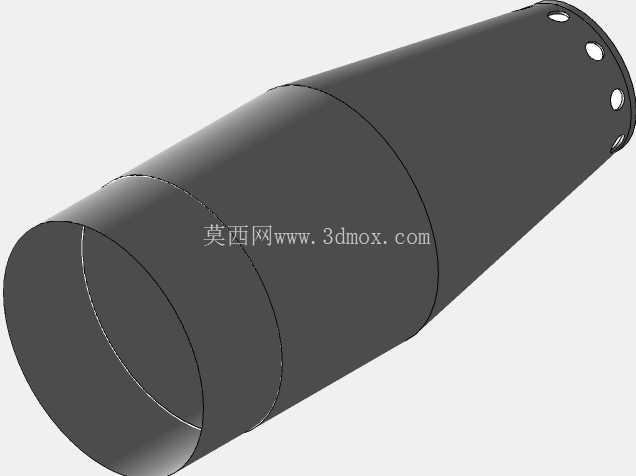

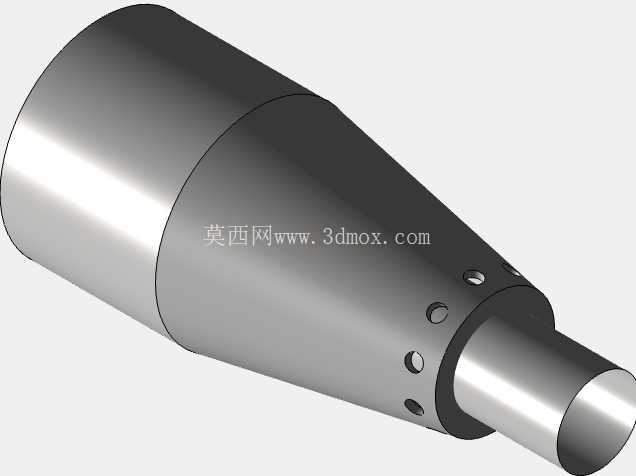

　　从结构设计逻辑来看，整个筒体采用分段变径设计，大直径端为进料与液相溢流端，小直径端为固相排料端，筒壁厚度根据不同区段的受力差异做了差异化分配，大直径端因线速度更高、离心载荷更大，壁厚取值略高于锥段区域，避免高速旋转时出现筒壁形变失稳的问题。筒体两端的法兰连接位做了等距螺栓孔布局，孔位公差按照IT7级精度控制，可与端盖、轴承座组件实现精准对接，装配时无需额外配钻即可保证同轴度要求，降低现场装配的调整工作量。安装边界方面，该筒体的总长与最大外径比值控制在2.3:1，适配多数小型台式离心机的安装腔体尺寸，两端法兰的止口尺寸与常规悬臂式主轴安装位匹配，无需定制转接法兰即可完成替换安装。

　　设计过程中重点考量了动平衡性能，锥段与直段的拼接焊缝采用连续满焊结构，焊后做整体去应力处理，同时对整个筒体内外壁做精车加工，将整体动平衡等级控制在G2.5级以内，保证设备在最高工作转速下运行时的振动值控制在允许范围内，避免因振动过大导致轴承过早磨损、密封件失效等问题。筒体内壁做了光滑过渡处理，没有突兀的台阶或棱角，可减少物料在筒壁的粘附残留，降低设备停机后的清理工作量，同时避免残留物料干结后影响下次运行的动平衡精度。在实际工况适配中，该结构可根据处理物料的腐蚀特性，更换不同的筒体材质，常规无腐蚀物料可选用普通碳钢做表面防腐涂层处理，有弱酸弱碱腐蚀的工况可选用304或316L不锈钢材质加工，满足不同行业的使用需求。

　　筒体上的螺栓孔采用沉孔设计，螺栓装配后头部不会突出法兰端面，避免旋转过程中螺栓头搅动周边空气产生额外风阻与噪音，同时也能避免螺栓与周边防护部件发生运动干涉。从流体走向来看，物料从大直径端进入筒体后，随筒体同步高速旋转，密度较大的固相颗粒在离心力作用下被甩向筒壁，沿锥面逐步向小直径端移动最终排出，密度较小的液相则在大直径端的溢流口流出，整个分离过程连续顺畅，锥段的锥角取值经过反复校核，既保证固相物料能顺利滑移，又不会因为锥角过小导致筒体总长过长，占用过多安装空间。
