符合GOST标准的盘形齿轮插齿铣刀

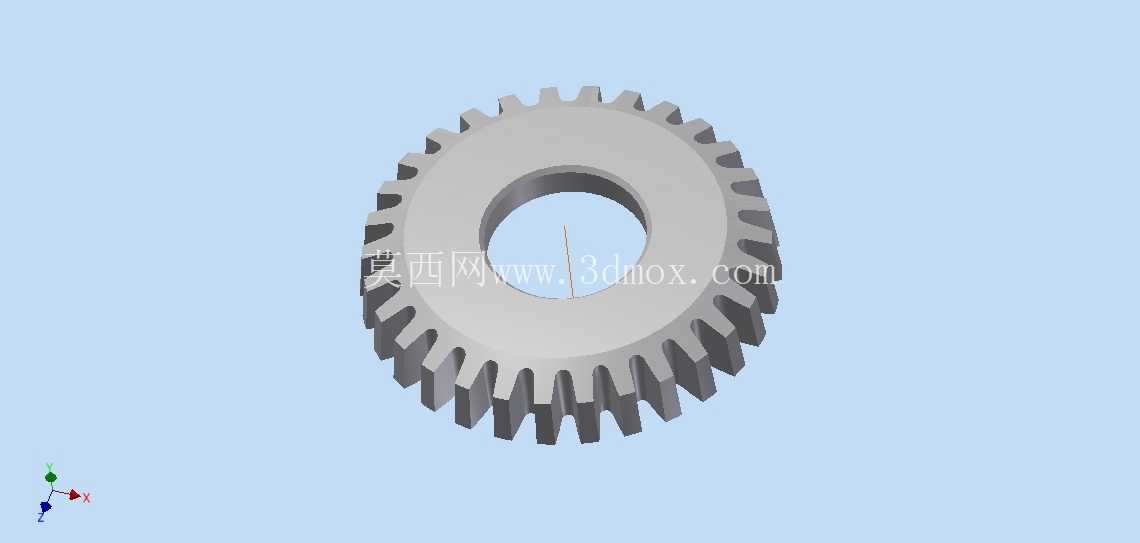

　　在齿轮加工车间的滚齿、插齿工序段，这类盘形齿轮铣刀是小模数直齿圆柱齿轮批量加工中常用的成型切削刀具，尤其适配中小批量、修配类齿轮加工场景，不需要复杂的专用滚刀定制周期，可直接装夹在卧式铣床、插齿机主轴上完成齿形切削作业。从结构设计来看，该刀具采用整体盘式结构，中心设置标准安装通孔，可直接与机床主轴的定位芯轴配合，端面靠紧主轴法兰盘后通过锁紧螺母完成装夹，安装时需保证刀具基准端面与主轴回转轴线的垂直度误差控制在0.01mm以内，避免切削过程中出现齿形偏斜、齿向误差超差的问题。

　　刀具外圈均匀分布渐开线齿形切削刃，刃口轮廓严格对应被加工齿轮的齿槽截面形状，切削时每完成一个齿槽的进给，工件通过分度头转过一个齿距，依次完成所有轮齿的成型铣削，相比展成法加工的滚刀，这类成型铣刀对机床的联动要求更低，普通卧式铣床搭配分度头即可完成加工，适合设备条件有限的修配车间、小型机加企业使用。设计过程中，齿形参数严格遵循GOST 9322-79标准中1型插齿铣刀的参数要求，齿顶高、齿根圆角、齿厚偏差均匹配对应模数齿轮的加工公差，切削刃后角设置为6°-8°，既保证刃口强度，又能减少切削过程中刀具后刀面与工件已加工表面的摩擦，降低切削热产生，延长刀具单次刃磨的使用寿命。

　　刀具的厚度尺寸对应被加工齿轮的齿宽加工范围，安装时需保证刀具中心平面与工件齿宽中心平面重合，避免出现齿向对称度超差。实际生产应用中，这类刀具常用来加工45钢、40Cr等常用结构钢材质的传动齿轮，切削参数选择时，粗加工进给量控制在0.1-0.2mm每齿，切削线速度根据刀具材质调整，高速钢材质铣刀加工钢件时线速度控制在20-30m/min，硬质合金材质可提升至60-80m/min，加工过程中需充分浇注切削液，避免刃口过热退火导致磨损加快。

　　从建模逻辑来看，构建该刀具三维模型时，首先通过渐开线方程生成单个齿形的切削刃轮廓，通过圆周阵列完成所有刀齿的排布，再通过拉伸、切除命令完成中心安装孔、端面减重结构的构建，最后对刃口部位做0.05-0.1mm的钝化倒棱处理，还原实际刀具的刃口强化工艺，避免建模时出现绝对锋利的刃口结构，与实际生产中的刀具状态不符。这类刀具的安装边界需注意，中心孔的尺寸公差采用H7级精度，与芯轴的配合间隙控制在0.005-0.015mm之间，装夹后刀具的径向圆跳动误差需控制在0.02mm以内，端面圆跳动控制在0.015mm以内，否则会导致加工出的齿轮齿距累积误差超差，影响后续齿轮副的啮合平稳性，出现传动噪音大、磨损快的问题。在齿轮修配场景中，当遇到非标模数、无对应成品滚刀的齿轮加工需求时，这类成型盘形铣刀可通过修磨刃口轮廓适配特殊齿形的加工，不需要投入高额的专用刀具定制成本，且刀具重磨时仅需刃磨前刀面，重磨后齿形轮廓不会发生变化，刀具的整体使用寿命更长，相比指状齿轮铣刀，盘形结构的刚性更好，切削过程中振动更小，可获得更高的齿面加工质量，加工后的齿面粗糙度可达到Ra3.2-Ra1.6，满足一般传动齿轮的精度要求。
