工业级便携磁力钻孔作业设备结构设计

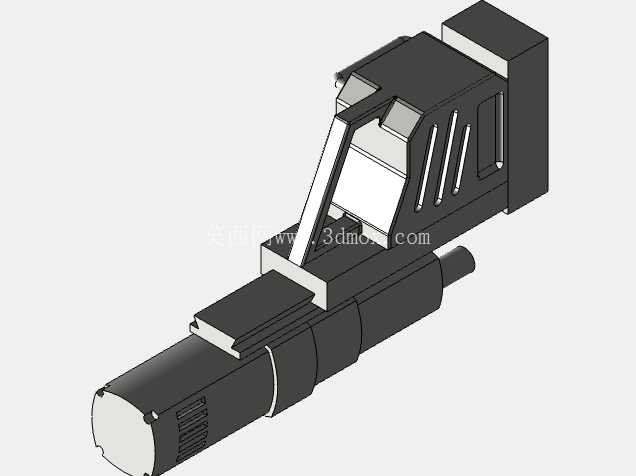

　　磁座位于设备最底部，采用矩形块状结构设计，底面为精加工平面，通电后可产生强磁吸附力，能够牢牢吸附在厚度不低于6mm的平整钢铁工件表面，吸附力设计冗余覆盖最大钻孔直径下的切削反力，避免作业过程中设备移位引发的加工偏差或安全隐患，磁座的安装边界要求工件吸附面无凸起焊渣、氧化皮厚度不超过0.5mm，保证磁路闭合效率。进给滑台采用垂直导向结构，滑台导轨与磁座基准面的垂直度公差控制在0.02mm/100mm范围内，保证钻孔进给过程中钻头轴线始终与工件表面垂直，避免斜孔、扩孔问题；滑台的进给行程覆盖常用麻花钻、取芯钻的最大钻孔深度需求，进给操作手柄设置在设备侧方，作业人员可单手握持完成进给操作，手柄的握持角度符合人体工程学设计，长时间作业不易产生疲劳。在钢结构现场施工、大型设备维保、重型构件现场加工作业场景中，常规台钻无法移动至工件位置作业，手持电钻钻孔精度差、大孔径作业进给稳定性不足的痛点长期存在，磁力钻这类依靠磁座吸附固定在钢铁构件表面完成钻孔作业的便携加工设备，正是为解决这类现场加工需求而设计的。从结构布局来看，这套磁力钻的整体结构分为磁座吸附单元、进给滑台单元、动力输出单元、操作握持单元四个核心部分，各单元的布局完全围绕现场作业的操作便利性与加工稳定性展开。

　　动力输出单元集成了驱动电机与减速机构，电机外壳采用散热筋结构设计，连续钻孔作业时可通过自然对流带走绕组热量，避免电机过热烧毁；减速机构将电机高转速低扭矩的输出转化为低转速大扭矩的钻轴输出，适配大直径孔加工的切削扭矩需求，钻轴的装夹结构兼容通用钻夹头与取芯钻夹具，可根据加工需求快速切换装夹不同类型的刀具。设备的外壳防护结构充分考虑现场作业的复杂环境，电机与滑台的外露运动部件均设置有防护挡板，避免钻孔产生的铁屑飞溅进入传动机构造成磨损，外壳的棱角处均做了倒圆角处理，搬运过程中不易划伤作业人员。

　　从外形尺寸来看，整套设备的重心设计靠近磁座吸附面，即使在垂直立面、顶面仰钻的作业场景下，设备的重力力矩也不会对磁座吸附稳定性造成过大影响，设备整体重量控制在单人可搬运的范围内，无需额外吊装设备即可完成不同作业点位的转移。在实际应用中，这类磁力钻可完成钢结构桥梁现场拼接孔加工、大型压力容器现场检修开孔、重型机械设备安装现场配钻孔、厂房钢结构安装补孔等多种作业，相比传统的火焰开孔、手持电钻钻孔，加工精度更高、孔壁粗糙度更好，后续无需额外扩孔修正即可满足螺栓装配、管道焊接的精度要求。

　　设计过程中针对磁座吸附失效的极端情况，额外设置了安全绑带挂点，作业时可通过安全绑带将设备与工件二次绑定，避免磁座意外失磁时设备坠落引发安全事故；设备的电源线接口处设置有防拉脱结构，作业过程中拉扯电源线不会造成接口松动断电。滑台的进给导轨采用耐磨钢材制作，表面经过淬火处理，长期使用后导轨磨损量极小，可长期保持进给精度，导轨的润滑注油点设置在易操作的位置，日常维护时无需拆解设备即可完成润滑保养。钻轴的跳动量控制在0.01mm以内，保证钻孔的位置精度与孔径精度，加工出的孔位偏差可控制在0.1mm范围内，满足高精度装配的孔位要求。设备的操作开关设置在握持手柄附近，作业人员握持手柄时可单手完成设备启停操作，开关采用防水防尘设计，可适应施工现场多粉尘、少量切削液飞溅的作业环境。
