机车车辆检修用立式举升支撑装置结构

在轨道交通机车车辆的段修、架修作业场景中，轮对更换、转向架拆解、底部部件检修等工序都需要可靠的举升支撑设备来完成车体的定位抬升，这款立式举升装置正是针对这类窄空间、大载荷的检修需求设计的专用工装。不同于通用举升设备的宽幅底座设计，该装置采用窄式立式框架结构，底座为前伸式低轮廓设计，能够深入机车车辆底部的有限空间，底座与地面的接触面积经过载荷分布计算，可在平整检修轨道旁的硬化地面上稳定放置，无需额外预埋固定结构，适配不同检修车间的场地条件，减少工位改造的成本。

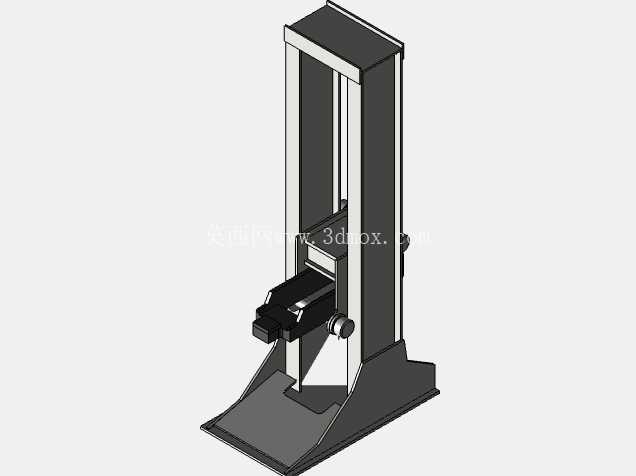

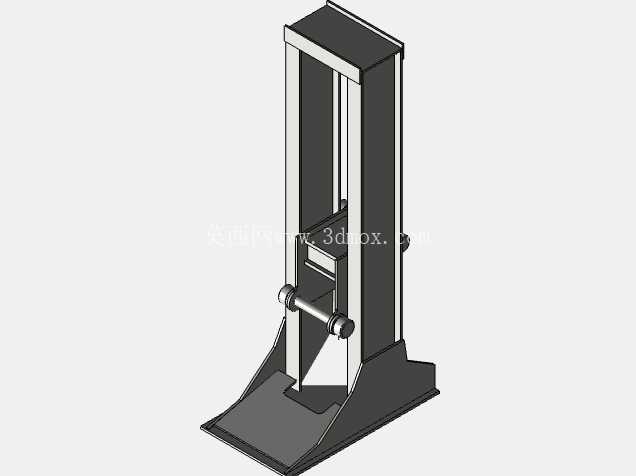

从功能实现逻辑来看，装置的核心承载框架采用双立柱龙门式结构，两根平行的竖直立柱作为升降滑台的运动导向载体，立柱内部集成线性导向副，保证滑台升降过程中的直线度，避免侧向偏移带来的载荷偏载问题。滑台前端设置有可调节的支撑卡爪结构，卡爪带有锁紧旋钮，可根据不同车型的底部支撑点位置调整伸出长度与卡接角度，支撑面做了防滑压花处理，增大与车体支撑梁之间的摩擦力，防止抬升过程中出现滑移风险。升降驱动部分集成在立柱框架内部，采用丝杠传动结构，具备机械自锁特性，即使在动力中断的情况下也能保持当前抬升高度，不会出现溜降风险，满足检修作业的安全冗余要求。

设计过程中优先考虑了作业空间的适配性，整体装置的宽度控制在较窄范围内，可在相邻轨道间距有限的检修库内并排布置多台，实现车体多点同步抬升；装置的总高度匹配常规机车车辆的底部离地高度，最低支撑位可贴合地面附近的支撑点，最高举升行程能够满足转向架整体推出的空间需求，无需额外搭配垫高工装。底座的前伸臂做了加强筋结构设计，在控制整体重量的前提下提升悬臂部分的抗弯强度，避免长期承受偏载出现结构变形；立柱与底座的连接位置采用三角加强筋过渡，分散应力集中点，延长设备的疲劳使用寿命。

在操作便利性设计上，装置的调节旋钮设置在滑台侧面的人手可及高度位置，操作人员无需弯腰或登高即可完成卡爪的锁紧调节；框架外侧没有突出的尖锐结构，所有边角都做了倒圆角处理，避免检修作业过程中磕碰伤人。装置的整体重心经过配平计算，在空载状态下也不会出现前倾失稳问题，短距离移位时可通过底座下方的辅助脚轮推移，无需额外吊装设备，适配检修车间内多工位灵活调配的使用需求。

从结构建模的细节来看，所有配合面都预留了合理的装配公差，导向副的安装基准面做了平面度要求标注，丝杠支撑座的同轴度公差满足传动平稳性要求；焊接结构的焊缝位置都做了应力释放的工艺考量，避免焊接变形影响整体装配精度。该装置可单台使用完成局部抬升作业，也可四台一组配合同步控制系统实现整节车体的平稳抬升，适配不同修程的作业需求，相比大型固定式架车机，具备部署灵活、投入成本低、场地适应性强的特点，适合中小型机务段、车辆段的日常检修作业使用，也可作为大型架车设备的补充工装，应对临时抢修、局部部件更换的作业场景。
