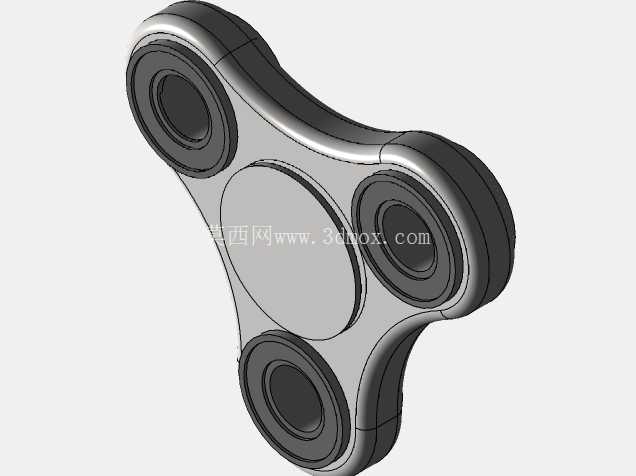

三叶式手持减压指尖陀螺结构设计

　　这款三叶式指尖把玩件的结构设计，最初是面向日常办公间隙的手部放松需求开发，在结构设计阶段优先考虑了单手操作的握持适配性，三个配重臂的夹角严格控制为120度，保证旋转过程中的动平衡精度，避免高速转动时出现偏摆震手的问题。中心轴承位的安装边界做了台阶式限位设计，轴承外圈与主体安装孔采用过渡配合，装配时不需要额外粘接即可固定轴承外圈，中心压盖与主体的配合间隙控制在0.02mm以内，既保证压盖可以顺利压入固定轴承内圈的轴向位置，又不会出现压盖松动脱落的问题。

　　三个臂端的配重块安装位做了沉孔设计，配重块嵌入后与主体外表面齐平，旋转过程中不会出现突出结构剐蹭手指的情况，配重块的重量经过多次配平计算，单个配重块的重量误差控制在0.1g以内，保证整体转动惯量均匀分布，单次拨动后的空转时长可以满足日常把玩的需求。从实际使用场景来看，这类结构除了作为日常休闲的手部把玩件之外，也可以作为机械结构入门教学的演示模型，用来向初学者讲解转动惯量、动平衡、轴承配合等基础机械知识，三个对称臂的结构相比两叶结构，在转动时的稳定性更好，落地磕碰时的受力点更分散，不容易出现单臂断裂的问题。

　　主体的外形轮廓做了全圆角过渡处理，所有棱边的R角不小于1mm，握持时不会有硌手的棱角，整体外轮廓的最大回转直径控制在75mm左右，厚度控制在12mm以内，刚好可以单手握持，放在口袋里携带也不会占用过多空间。在结构设计的细节上，中心轴承位的内孔同轴度公差控制在0.01mm以内，三个臂端配重孔的位置度公差相对于中心孔控制在0.02mm以内，避免因为加工误差导致的动平衡失效，主体的壁厚设计均匀，最薄处不小于2mm，保证整体结构强度的同时不会过重，长时间握持也不会有手部疲劳的问题。轴承选型上采用标准的微型深沟球轴承，这类轴承的通用性强，后期如果出现轴承磨损的情况，可以直接采购标准件替换，不需要定制特殊规格的配件，降低了后期维护的成本。

　　三个臂的曲面造型采用顺滑的G2连续曲面，握持时手指贴合臂部曲面的触感更好，旋转时的风阻也更小，不会因为风阻过大导致空转时长缩短。从安装边界来看，中心压盖的外径比轴承内圈外径大0.5mm，压入后可以完全覆盖轴承内圈的端面，既起到轴向固定的作用，也可以避免灰尘进入轴承内部影响转动顺滑度，配重块与沉孔的配合采用小间隙过盈配合，压入后不需要额外固定即可牢固嵌在臂端，日常旋转、轻微磕碰都不会出现配重块脱落的问题。整体结构没有多余的突出零件，所有装配完成后的外露面都做了顺滑处理，放在桌面上旋转时也不会刮伤桌面，日常携带时也不会勾挂衣物纤维。在设计过程中也考虑了不同加工工艺的适配性，如果采用注塑工艺生产，主体的拔模斜度控制在1度以内，不会影响外观的整体质感，如果采用金属CNC加工，均匀的壁厚也可以减少加工时的材料去除量，降低加工成本。这类对称式旋转结构的设计思路，也可以延伸到其他小型旋转类手持产品的开发中，比如小型手持风扇、旋转式解压按键等产品的结构设计，都可以参考这种三等分对称的动平衡设计逻辑，保证转动过程的稳定性。
