双耳式内螺纹连接固定螺母板结构

　　这款双耳式内螺纹螺母板是紧凑空间内实现螺纹连接与载荷分散的典型五金结构件，在各类小型机电设备、通讯终端、仪器仪表的内部装配场景中应用广泛，尤其适配需要在薄壁壳体、型材支架上建立稳定内螺纹连接点，却无法直接在基材上攻丝的工况——比如薄铝板冲压的通讯设备腔体、壁厚不足2mm的塑料仪器外壳、轻量化型材搭建的小型自动化模组支架上，这类螺母板可以通过两个安装孔快速固定在基材表面，为外接部件提供可靠的内螺纹啮合接口，避免直接在薄基材上攻丝导致的螺纹滑牙、连接强度不足、基材开裂等问题。

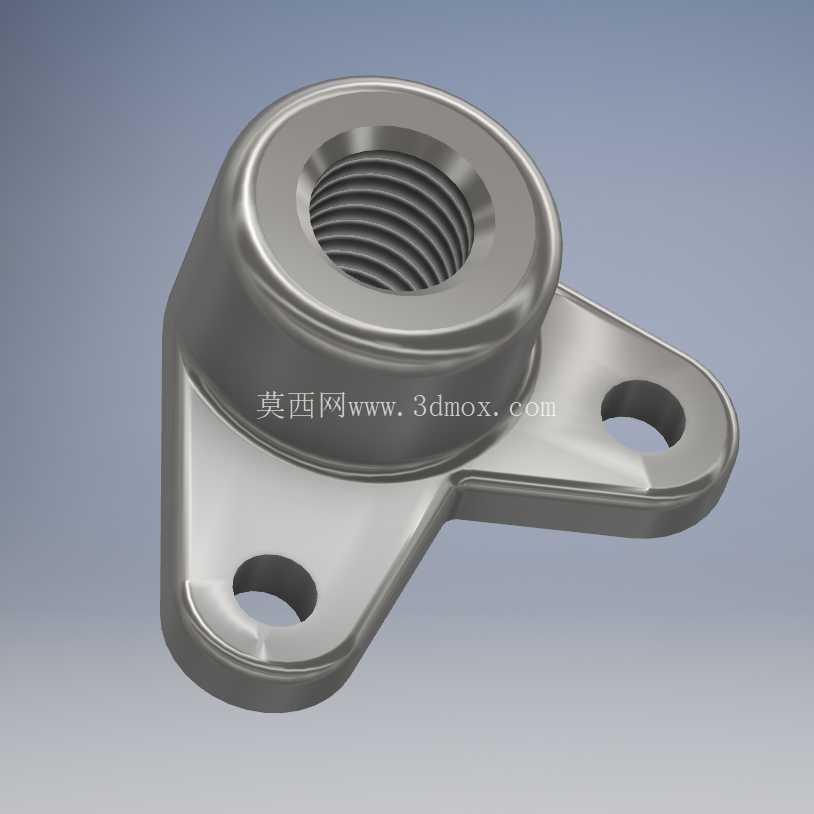

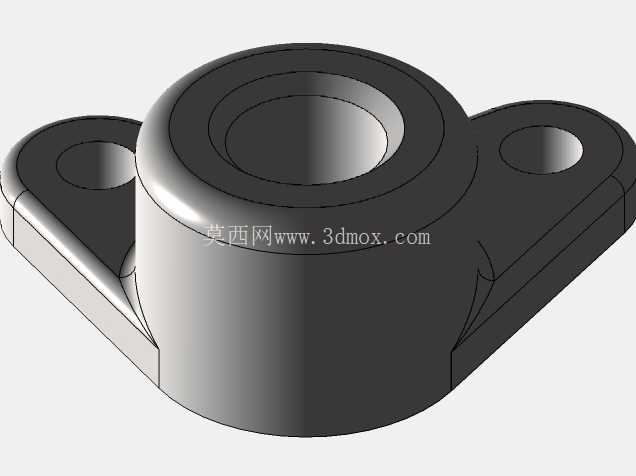

　　从结构功能上看，该零件核心功能分为两部分：中部凸起的带内螺纹圆柱段，是实现螺纹连接的核心功能区，凸起的结构设计一方面可以增加内螺纹的有效啮合长度，相比直接在平板上攻丝能提升30%以上的螺纹连接抗拉脱能力，另一方面凸起的圆柱端面可以作为外接部件安装时的定位贴合面，保证外接件安装后与安装面的垂直度，避免螺纹连接出现偏载；两侧对称延伸的带孔耳片是安装固定区，两个安装孔的中心距经过匹配设计，既保证安装后螺母板不会绕螺纹轴线发生转动，也能让连接螺栓的预紧力均匀分布在整个支撑面上，不会因为单侧受力导致耳片变形。

　　设计思路上，这款螺母板采用了一体化锻压成型的结构逻辑，没有采用焊接拼接的方式将螺纹筒与安装耳片连接，从根源上避免了焊接位置存在应力集中、长期受振动载荷出现焊缝开裂的风险，整体金属流线连续，在承受轴向拉力与径向剪切力时都有更稳定的力学表现。耳片与中部螺纹筒的过渡位置采用了大圆角平滑过渡，没有尖锐的直角转角，既可以降低成型过程中的材料流动阻力，减少锻压缺陷，也能在受载时降低转角位置的应力集中系数，避免交变载荷下出现疲劳裂纹。两个安装耳片的外形做了切边收窄处理，没有采用整圆形法兰结构，在保证安装孔周边有足够支撑强度的前提下，尽可能缩小了零件的整体轮廓尺寸，适配紧凑安装空间的使用需求，同时也减少了零件的材料消耗，降低批量生产的成本。从安装边界来看，中部螺纹段的外径略大于耳片安装面的凸起高度，安装时需要在基材上预先开出直径略大于螺纹段外径的避让孔，让螺纹段可以嵌入基材表面，保证耳片的下表面能够完全贴合在基材安装面上，避免出现安装间隙导致连接松动；两个安装孔的位置精度需要控制在±0.1mm以内，与基材上的预装孔位对齐后，通过螺栓或者铆钉完成固定，固定后螺纹轴线与安装面的垂直度可以控制在0.05mm以内，能够满足多数精密部件的安装定位要求。

　　零件的整体厚度经过匹配设计，耳片位置的厚度既保证螺栓预紧时不会出现压溃变形，也不会过度占用安装空间的轴向尺寸，中部螺纹段的内螺纹长度根据常用连接需求设计，能够适配多数标准外螺纹件的啮合深度要求，不需要额外增加螺纹衬套就可以满足常规的连接强度要求。在实际选型使用时，需要根据外接部件的载荷大小匹配对应规格的内螺纹，同时确认两个安装孔的中心距与自身安装面的孔位一致，安装前需要清理安装面的毛刺与凸起，保证耳片贴合面完全接触，避免局部受力导致耳片变形；如果应用在有振动载荷的场景下，可以在安装螺栓上增加防松垫圈，进一步提升连接的可靠性。这类螺母板相比压铆螺母、焊接螺母的优势在于安装不需要专用压铆设备，也不需要焊接操作，只需要普通螺栓就可以完成固定，对于小批量设备装配、现场改装维护的场景更加友好，同时可拆卸重复使用，不会像压铆螺母那样拆卸后破坏基材安装孔，在需要频繁拆装维护的设备结构中适用性更强。
