D类有源低音炮功放模块结构设计

这款D类有源低音炮功放模块，核心面向家庭影院定制安装、DIY音频改装、小型专业扩声场景的低音通道驱动需求，实际使用中直接匹配4Ω阻抗的低音扬声器单元，持续输出功率可达300W，峰值功率冗余做到420W，足够覆盖10-15平米独立影音室、车载低音改装、桌面2.1音响系统的低音驱动需求，避免小功率功放大动态下削波失真烧坏喇叭的问题。

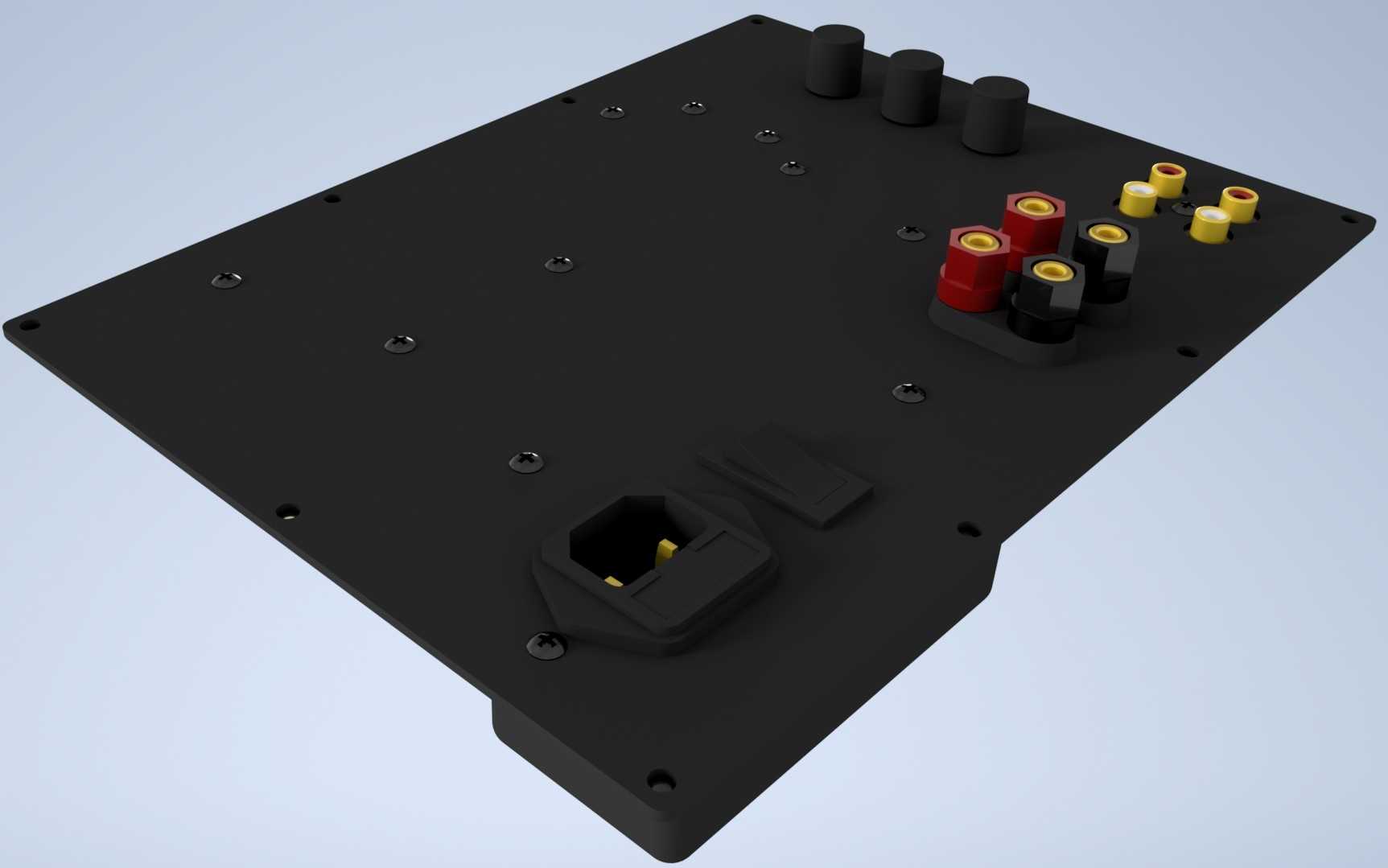

从结构设计思路来看，模块整体采用平板式安装布局，所有对外接口全部布置在板边单侧区域，安装时只需在箱体背板对应位置开出接口避让孔，就能直接将模块通过四角的安装孔固定在箱体预留位，不需要额外设计转接支架，大幅降低箱体加工的复杂度。板上的功率器件全部靠近安装基板侧布置，实际装配时可以直接贴合金属箱体背板，借助箱体本身的金属结构充当散热片，省掉了额外的外置散热片结构，既压缩了模块整体厚度，也减少了散热组件的装配工序，适合批量生产时的成本控制。

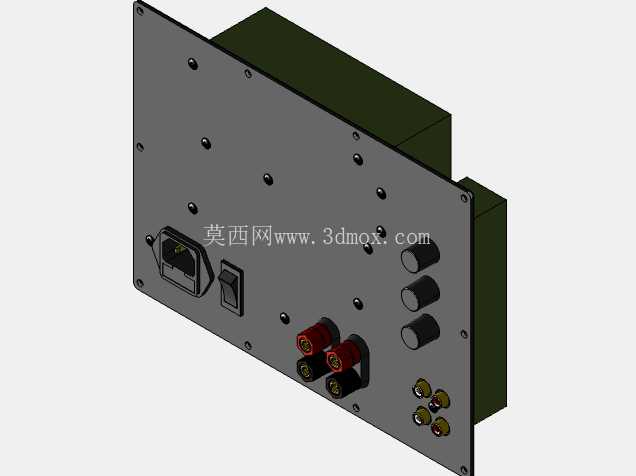

接口部分做了明确的功能分区，电源输入接口采用带锁止结构的品字插座，避免运输或者使用过程中电源线松脱导致的接触不良；音频信号输入接口采用RCA莲花座，区分左右声道输入，匹配前级解码器、调音台的标准输出接口；扬声器输出端采用大电流接线柱，支持香蕉插头直插或者裸线拧紧两种接线方式，足够承载大动态下的电流通过，不会出现接线端子发热氧化的问题。板上预留的三个圆柱形旋钮安装位，分别对应音量调节、低通截止频率调节、相位调节功能，实际装配时旋钮轴体伸出箱体面板，用户不需要拆开箱体就能完成参数调校，适配不同听音环境、不同低音单元的匹配需求。

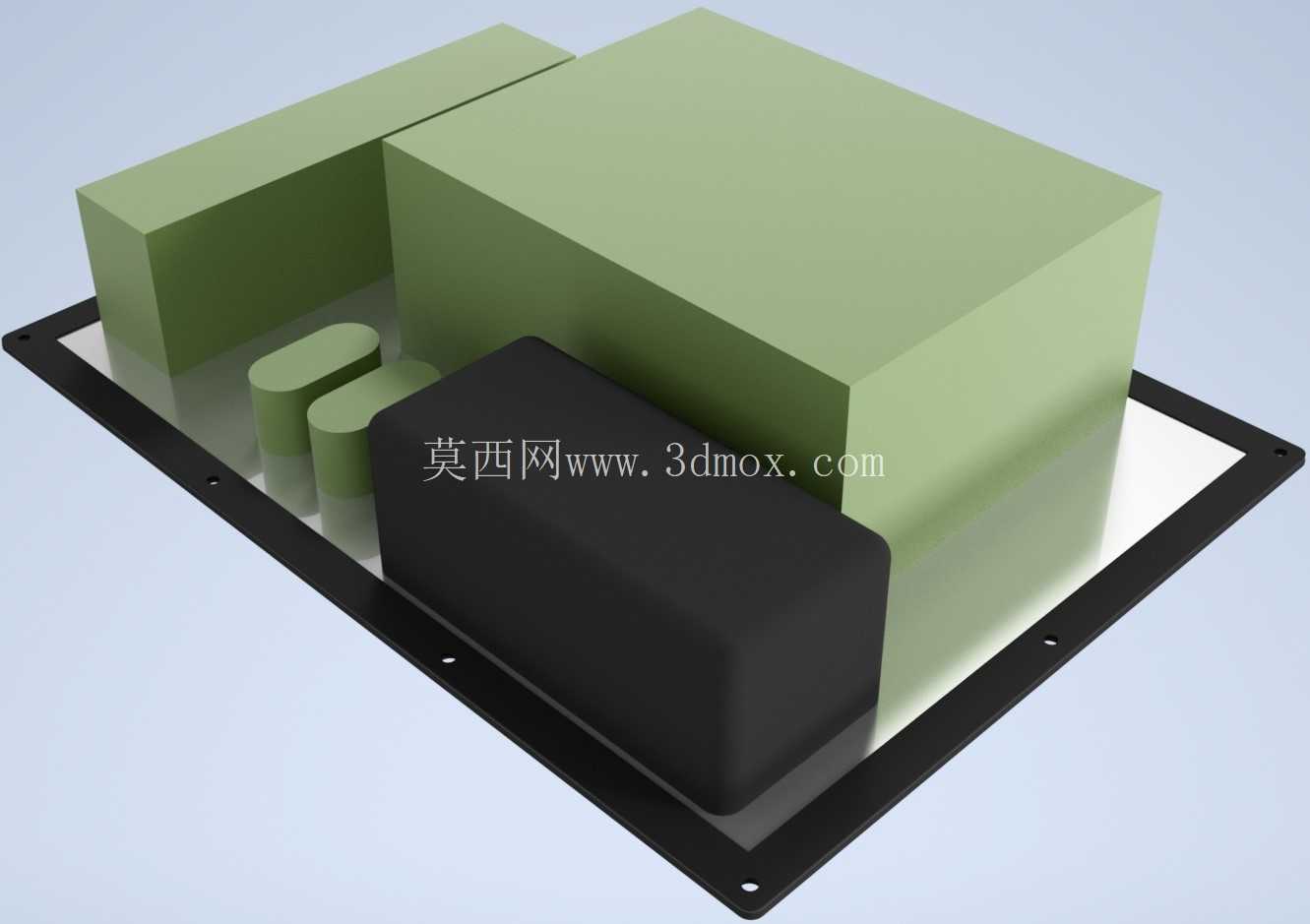

安装边界方面，模块整体为矩形平板结构，四角的安装孔位做了等距对称设计，安装孔中心距适配市面上多数标准8寸、10寸低音炮的箱体背板预留尺寸，模块厚度控制在25mm以内，装入箱体后不会占用过多内部腔体空间，不会影响低音单元的磁钢布局和倒相管的气流路径。板上的元件布局做了强弱电分离设计，高压电源输入区域和低压信号处理区域之间预留了足够的安全间距，PCB走线做了加宽处理，大电流回路的走线宽度满足持续载流要求，避免长时间大功率工作下走线过热。背面预留的绿色方框区域为元件和PCB板的集成区域，建模时做了简化处理，实际生产中该区域会集成D类功放芯片、电源管理IC、滤波电容等核心器件，外围的接口和安装结构完全按照实际实物尺寸1:1还原，结构设计人员可以直接将该模型导入箱体设计文件中做干涉检查，不需要重新测绘接口和安装孔位尺寸，能大幅缩短低音炮箱体的开发周期。

实际选型使用时，需要注意模块的散热路径设计，必须保证模块的功率器件贴合面和金属安装板之间涂覆导热硅脂，降低接触热阻，避免长时间大功率工作下过热保护触发；接口伸出箱体的位置要做密封处理，避免箱体漏气影响低音的下潜深度和量感；安装螺丝的长度要控制在合适范围，避免螺丝过长顶到板上的元件造成短路。这款模块的结构设计充分考虑了DIY用户和小型音响厂商的装配需求，没有采用特殊的定制结构件，所有接口和安装件都是标准通用件，后期维护更换配件也十分方便。
