Peerless XLS 10英寸低音驱动单元结构设计

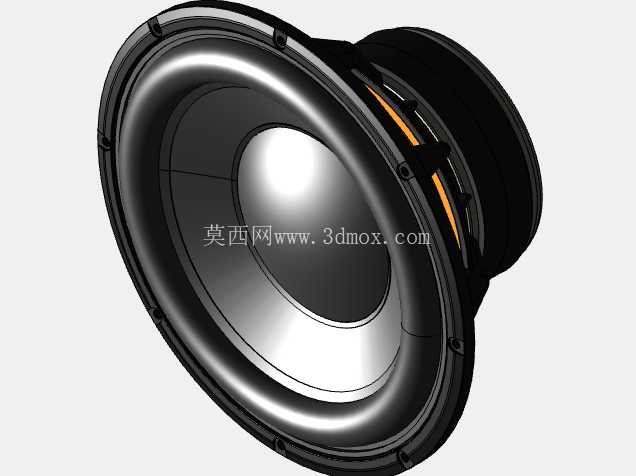

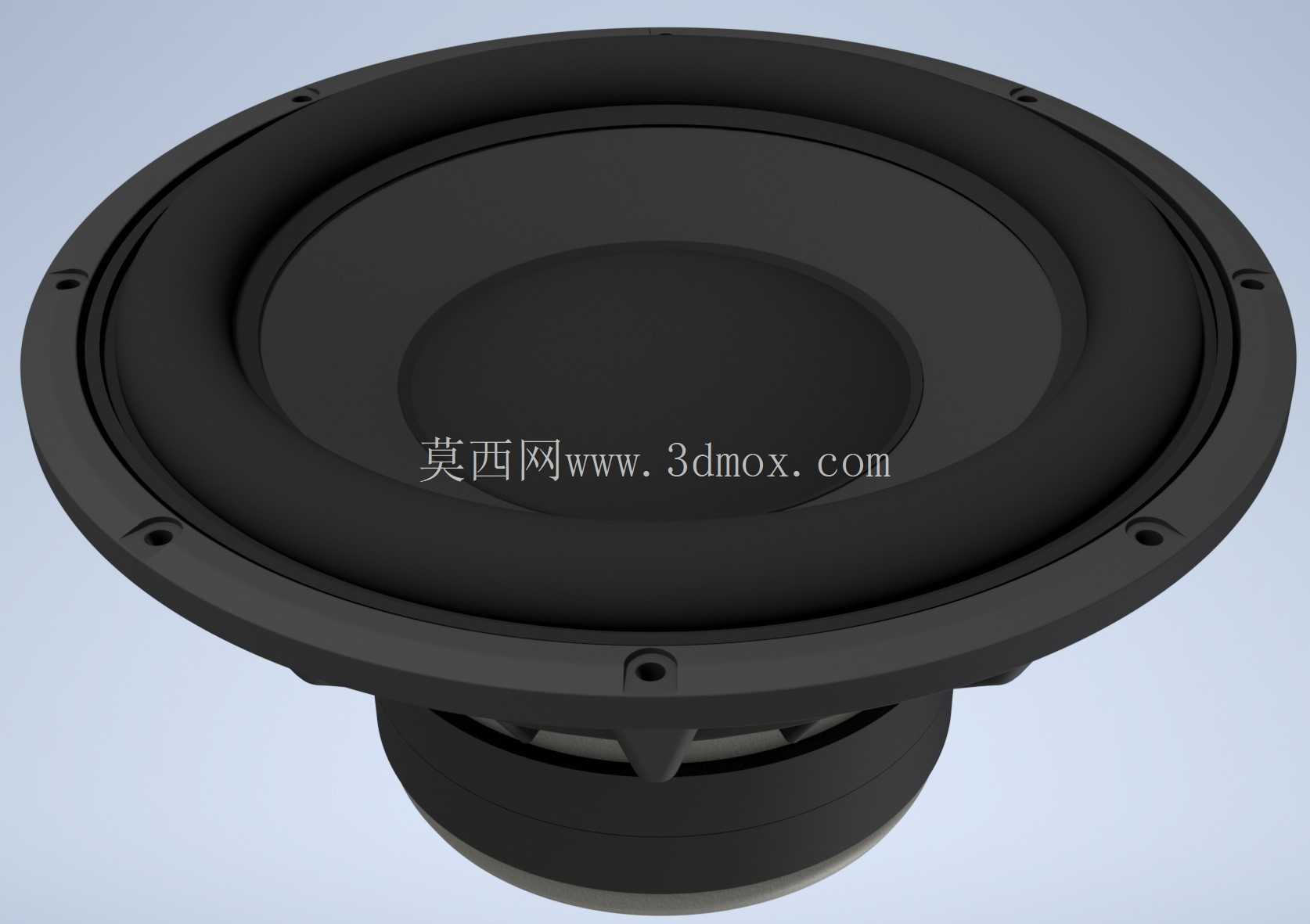

　　这款10英寸低音驱动单元，是家用影音系统、车载音响改装、专业舞台监听低频扩声场景里的核心换能部件，核心作用是将电信号转换为大振幅的机械振动，推动空气辐射低频声波，补足全频音响系统的下潜深度，避免中高频单元因承担低频重放出现失真、冲程过载的问题。从结构设计来看，单元采用圆形铸铝盆架作为承载基体，盆架周向均匀分布沉头安装孔，安装孔位的节圆直径、沉孔深度都严格匹配常规10英寸低音单元的通用安装规范，安装法兰面的平面度控制在0.1mm以内，保证安装时与箱体面板紧密贴合，避免安装缝隙产生的声短路问题。

　　振膜采用复合纸基掺碳纤维的锥盆结构，锥盆的折环采用高顺性丁基橡胶材质，折环的波纹弧度经过反复调校，既可以保证振膜做长冲程往复运动时的横向稳定性，抑制分割振动带来的失真，又能提供合适的回复力，让单元的谐振频率落在设计目标区间，保证低频下潜能力。锥盆中心的防尘帽采用硬质复合材料，既可以阻挡外界灰尘、杂物进入磁隙影响音圈运动，又能对锥盆中心区域做结构加强，减少高频段的锥盆分割振动。磁路部分采用外置式大体积铁氧体磁钢，搭配T铁与华司构成均匀的线性磁隙，磁隙宽度控制在0.8mm，既可以保证音圈在磁隙内做长冲程运动时不会出现擦圈问题，又能保证磁隙内的磁场强度足够高，提升单元的换能效率。音圈采用耐高温的铜包铝线绕制在耐高温的聚酰亚胺骨架上，音圈的绕制宽度大于磁隙高度，保证大振幅运动时音圈始终有足够的导体长度处于均匀磁场内，降低大动态下的非线性失真。弹波采用高韧性的棉质织物浸酚醛树脂压制而成，弹波的定心支片结构可以为音圈提供精准的径向定位，保证音圈始终处于磁隙中心位置，同时配合折环共同控制振膜的顺性，决定单元的谐振频率参数。接线端子采用大电流镀金按压式端子，适配不同线径的音响线材，减少接线处的接触电阻，避免大动态信号下的接线损耗。

　　在实际选型应用中，这款单元的等效容积、Q值参数都适配20-30L容积的密闭式箱体，或者35-45L容积的倒相式箱体，倒相管的调谐频率可以设置在30Hz左右，能获得下潜至28Hz的低频重放下限，满足家庭影院、HiFi听音、车载低音改装的不同需求。建模过程中，对磁路部分的零件做了合理的简化，省略了磁钢充磁、胶水粘接层等工艺细节，保留了所有安装配合的关键尺寸，包括盆架的安装孔位、磁钢的外径、整体的安装深度、振膜的有效振动半径，这些尺寸都是箱体设计、安装固定时的核心边界参数，结构设计师可以直接调用模型做箱体的装配干涉检查，验证单元与箱体内部加强筋、倒相管、接线柱的位置是否冲突，不需要反复测量实物尺寸。

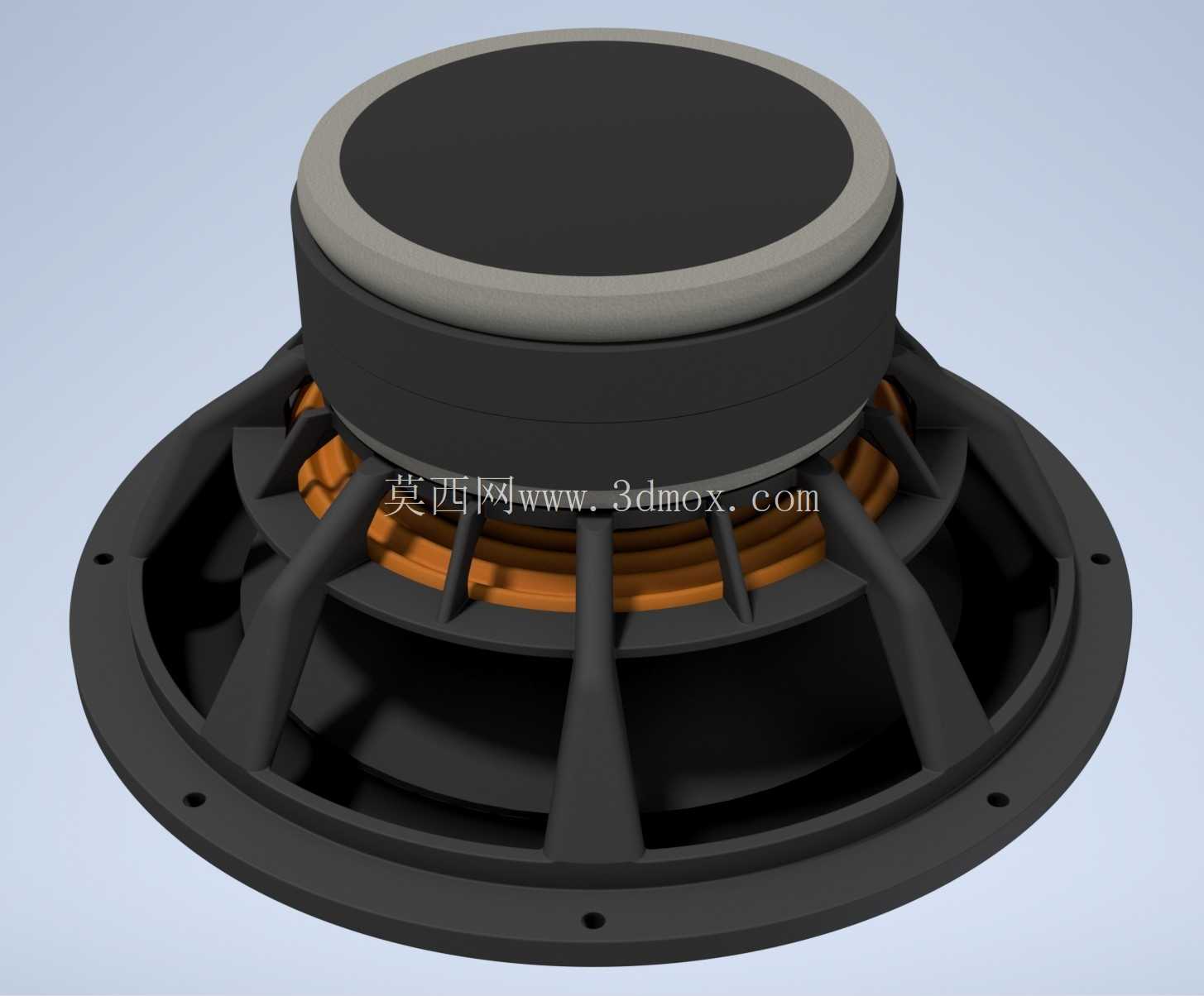

　　单元的整体安装深度控制在120mm以内，适配绝大多数常规10英寸低音箱体的内部深度要求，不需要额外做箱体加深处理，降低了箱体加工的难度。盆架的散热孔设计在磁路周边的位置，工作时音圈产生的热量可以通过盆架的散热孔快速对流散发，提升单元的长期功率承载能力，避免长时间大音量工作下音圈过热烧毁。折环与弹波的阻尼系数经过匹配，让单元的瞬态响应表现更优，低频收放速度更快，不会出现低频拖沓、浑浊的问题，不管是重放电影里的爆炸低频特效，还是音乐里的贝斯、鼓点信号，都能保持较好的清晰度。
