适配60mm法兰电机的行星齿轮变速装置

在自动化传动系统的选型与结构设计环节，这类适配标准法兰安装的行星变速结构，是中小负载精密传动场景里的常用核心部件，常见于3C装配工位的伺服滑台驱动、小型包装设备的送料辊传动、非标检测设备的分度转台驱动等对传动精度、安装空间有明确要求的场景。从实际使用需求出发，这类行星变速结构的核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，将动力输出端的扭矩提升到负载所需的区间，同时降低输出轴的转速，让负载端的运行速度匹配工艺动作的节拍要求，相比普通的直齿减速结构，行星轮系的多齿啮合特性可以带来更小的传动背隙，在需要频繁正反转、定位精度要求高的工位上，能有效减少传动间隙带来的定位误差，提升设备运行的重复定位精度。

设计这类行星变速结构时，首先要锁定安装边界的适配性，输入端采用标准60mm法兰安装尺寸，安装孔位、止口直径完全匹配同规格伺服电机的输出端安装基准，不需要额外做转接法兰就能直接对接，减少装配环节的累计误差。进轴直径设计为14mm，刚好适配对应规格伺服电机的输出轴径，通过抱紧式的轴连接结构，避免键连接带来的间隙，同时保证动力传递的同轴度。内部轮系采用1:10的固定减速比，这个减速比区间是中小功率伺服传动的常用段，既不会因为减速比过小导致增扭效果不足，也不会因为减速比过大造成输出端转速过低、轮系级数过多带来的传动效率下降。轮系的齿部经过精度修形，啮合过程中可以减少齿面冲击，降低运行噪音，同时提升齿面的接触强度，保证额定12N·m扭矩输出时的结构可靠性，最高3000rpm的输入转速适配常规伺服电机的额定转速区间，不会因为输入转速过高造成行星架的动平衡超标、润滑脂甩出等问题。

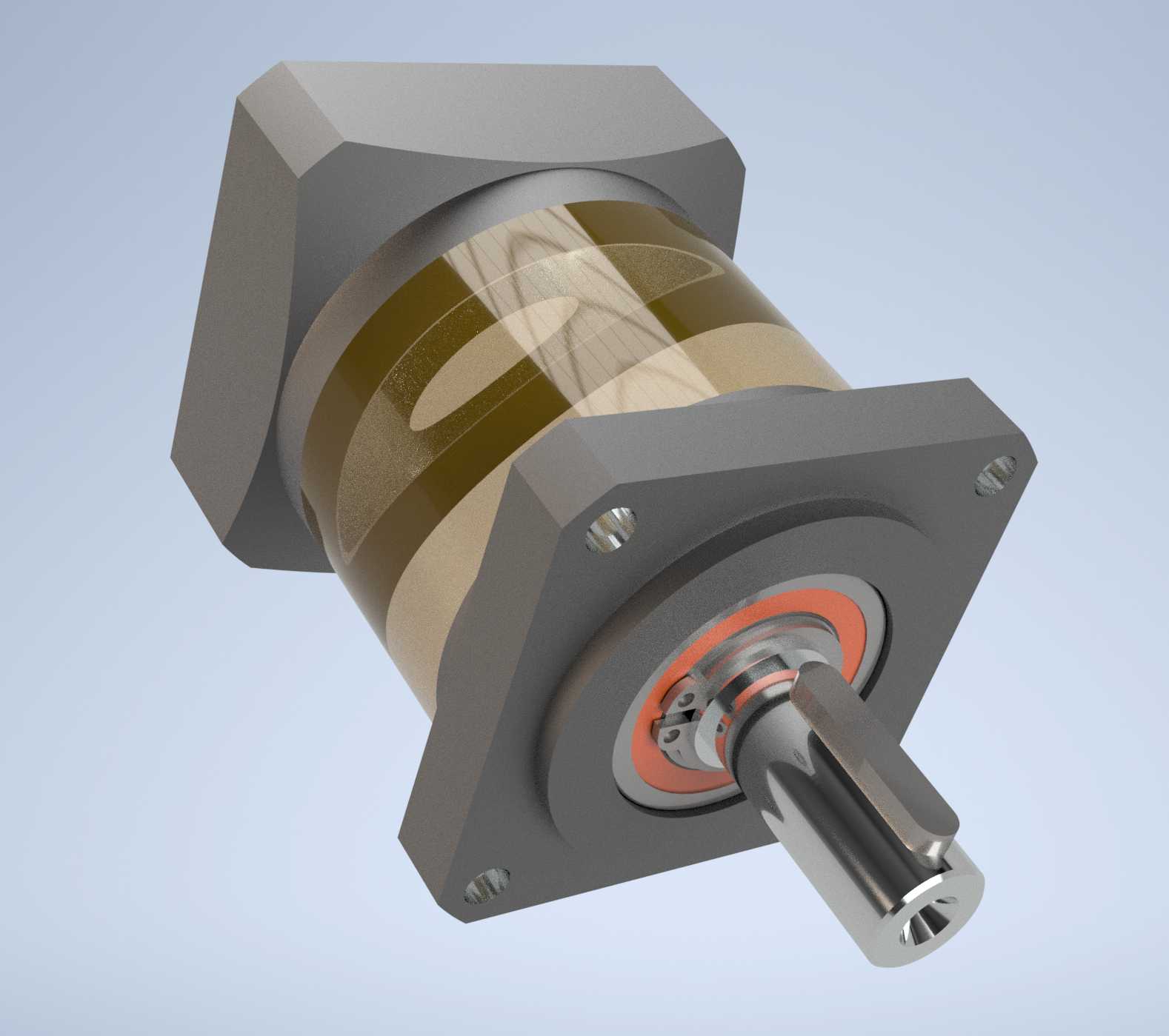

输出端采用14mm直径的实心轴设计，带刮板结构可以在运行过程中阻挡外部的粉尘、切削液进入箱体内部，保护内部的轴承与轮系结构，输出轴的安装基准与输入端法兰保持严格的同轴度公差，装配后整体的径向跳动控制在精密传动允许的范围内，避免输出端带负载运行时出现偏磨、振动超标的问题。箱体采用方形法兰的结构设计，四个安装角预留了固定安装孔，既可以直接安装在设备的安装立板上，也可以通过转接块实现不同方向的安装固定，适配不同设备的安装空间布局。外壳的棱角做了工艺倒角，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升箱体的结构强度。内部的轴承选型匹配径向与轴向的负载要求，输入端轴承承受电机轴带来的径向跳动，输出端轴承承受负载端带来的径向与轴向力，保证长期运行下的轴系稳定性，润滑采用长效润滑脂填充，出厂时完成密封，日常使用不需要定期补充润滑脂，减少设备的维护工作量。

在三维建模过程中，这类结构需要严格控制各个配合面的公差带，安装止口的公差、轴径的公差、轴承位的公差都要符合机械设计的配合标准，行星轮与太阳轮、内齿圈的啮合间隙要根据减速比、精度等级做对应的参数设置，建模时要还原各个零件的装配关系，包括抱紧结构的锁紧螺丝位置、密封件的安装槽位、输出轴的键槽或者平面结构，保证模型导出后可以直接用于装配干涉检查、安装空间校核，也能为后续的工程图输出、零件加工提供准确的三维依据。对于设备选型的工程师来说，这类标准安装尺寸的行星变速结构，可以直接在三维装配环境中完成与伺服电机、负载端连接件的虚拟装配，提前核对安装空间是否足够、轴伸长度是否匹配、输出轴的连接方式是否适配负载结构，减少实际装配时出现的尺寸不匹配、干涉等问题，缩短设备的设计迭代周期。
