两级圆柱齿轮减速传动结构设计

这套两级减速齿轮传动结构，核心是通过两级圆柱齿轮啮合实现转速降低、扭矩放大的传动需求，在中小功率传动场景中适配性极强。从实际应用场景来看，这类传动结构常被用在轻工输送设备、小型自动化生产线的动力输入端，也可作为通讯类辅助设备、小型民用机电产品的动力传动核心，当原动机输出转速过高、扭矩不足以直接驱动负载时，这套结构就能完成动力参数的匹配转换。

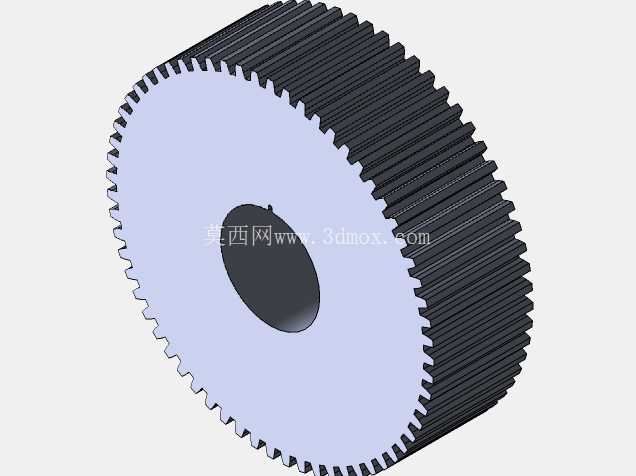

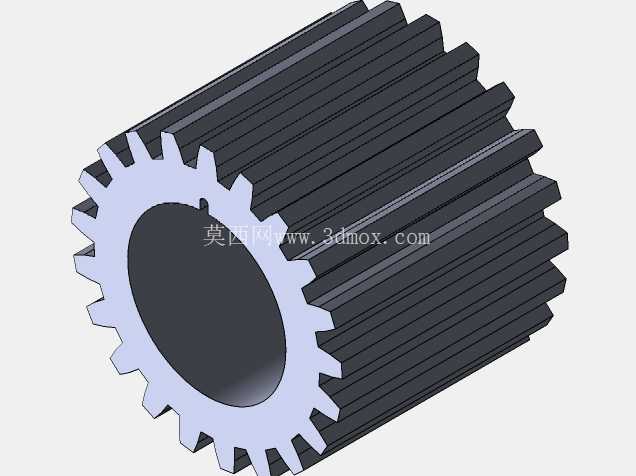

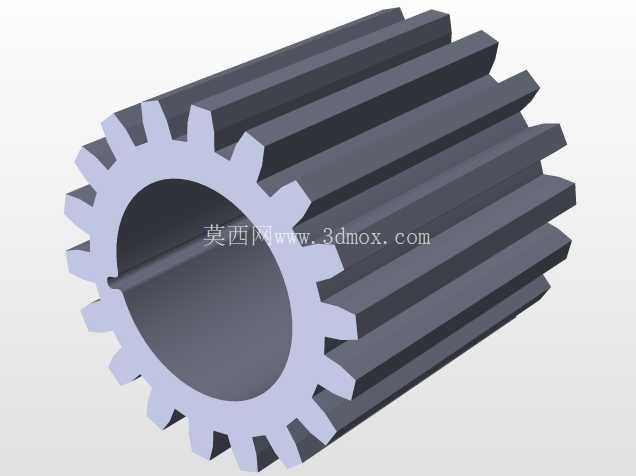

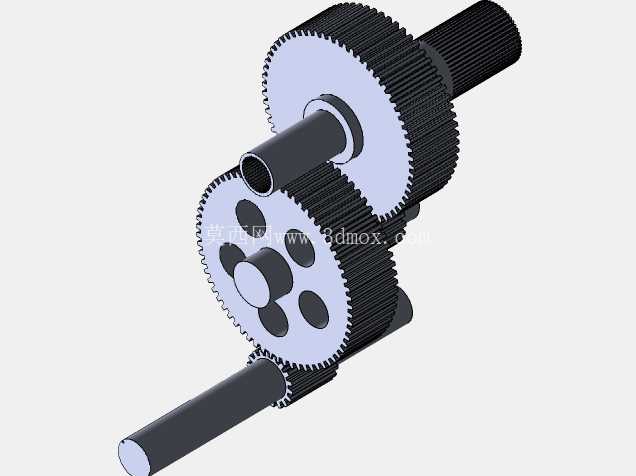

从功能特性上看，整套结构总减速比设定为10.2，其中第一级减速比为3.4，第二级减速比为3，两级减速比的分配充分考虑了齿轮啮合的受力均匀性，避免单级减速比过大导致的大齿轮直径超标、小齿轮轮齿磨损过快的问题。结构中所有轴与齿轮的连接均采用平键加键槽的周向固定方式，能可靠传递额定扭矩，不会出现齿轮与轴相对滑转的失效情况；三根平行布置的传动轴分别承担动力输入、中间过渡传动、动力输出的功能，输入轴与输出轴的轴端都加工有花键结构，可直接与外部动力源、负载端的连接套配合，无需额外加装联轴器转接，能有效压缩整套传动装置的轴向安装尺寸。

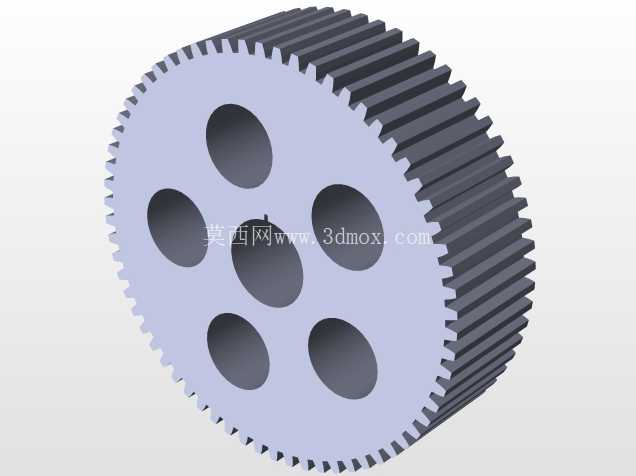

设计思路上，这套结构优先兼顾了传动平稳性与装配便捷性，齿轮均采用直齿圆柱齿轮齿形，加工难度低，装配时无需调整螺旋角啮合错位量，对安装座的加工精度容忍度更高，适合批量生产的民用机电产品使用。中间轴上的两个齿轮采用分体式装配结构，大齿轮与小齿轮分别加工后套装固定在中间轴上，相比整体式的双联齿轮，分体结构可根据实际磨损情况单独更换失效齿圈，降低后期维护成本；齿轮端面开设的多个减重孔，在不影响轮齿结构强度的前提下，有效降低了整套传动组件的转动惯量，启动、换向时的冲击载荷更小，同时也减少了金属材料用量，控制整体重量。

从安装边界来看，整套传动组件的径向最大尺寸由中间级大齿轮的齿顶圆直径决定，轴向尺寸由三根轴的轴段长度、齿轮宽度、轴承安装位的预留空间共同决定，设计时已预留出标准深沟球轴承的安装位置，可直接将轴承外圈嵌入减速箱箱体的轴承座孔内，无需额外设计轴承衬套。输入轴、输出轴的轴伸长度经过匹配计算，伸出箱体的轴段长度刚好满足外部连接件的装配深度，不会出现轴伸过长导致的悬臂变形、轴伸过短导致的连接强度不足问题。齿轮啮合的侧隙按照中等精度传动的要求设定，既可以补偿热膨胀带来的尺寸变化，避免运转时卡齿，也能保证传动精度，不会出现回程间隙过大导致的传动滞后。

实际使用过程中，这套传动结构的润滑可采用油浴润滑方式，箱体内加注的润滑油液位刚好浸没中间轴大齿轮的下部轮齿，运转时齿轮带油即可覆盖所有啮合齿面与轴承位置，无需额外设计复杂的喷油润滑回路，进一步简化了配套箱体的结构设计。所有轴的轴肩位置都做了圆角过渡处理，避免应力集中导致的轴断裂失效，键槽的开设位置与轴肩保持足够的安全距离，不会削弱轴的截面强度。
