蛋形紧凑型声学扬声器结构设计

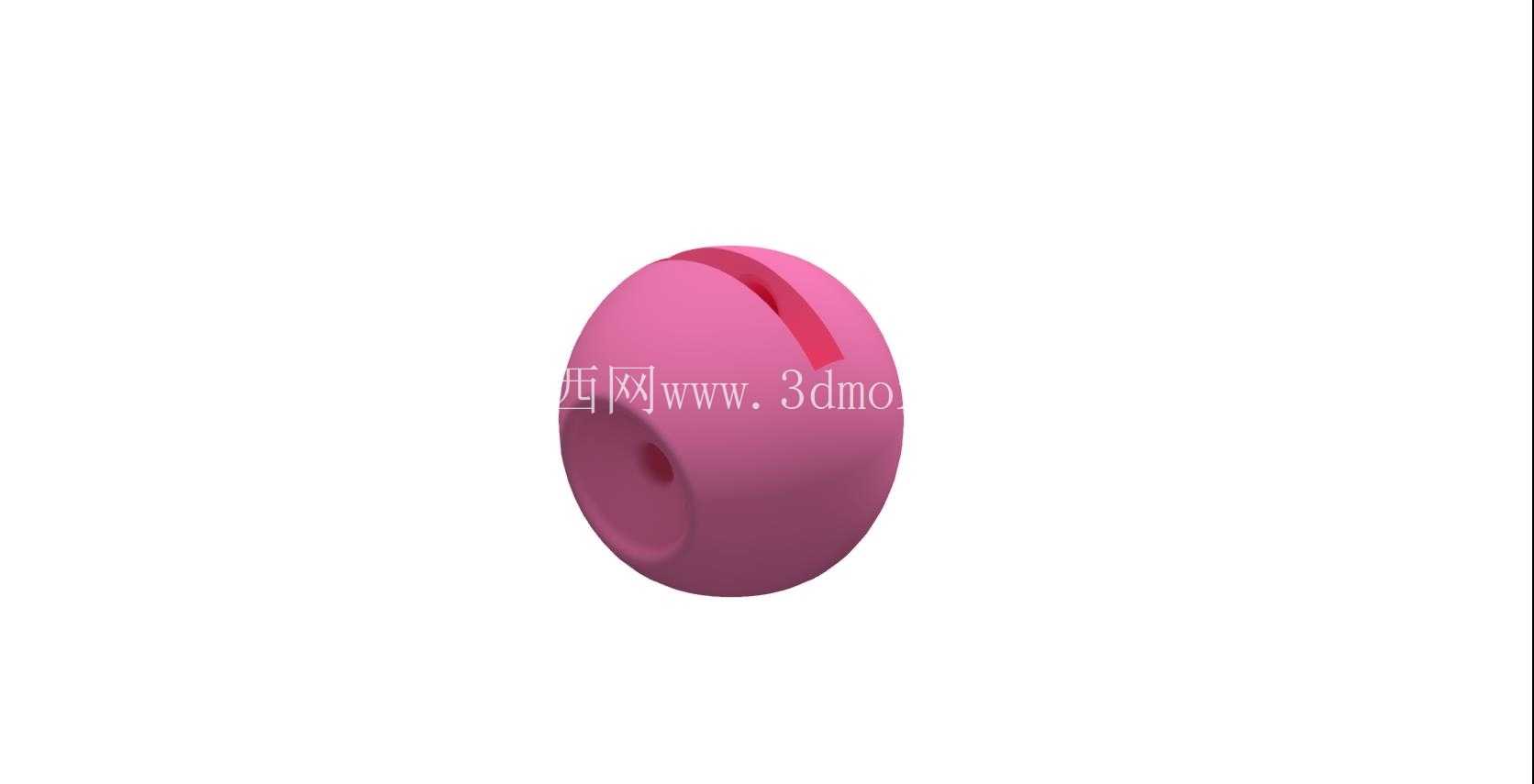

　　这款蛋形结构的声学发声器件，在设计阶段就瞄准了近场桌面音频、便携穿戴式音频配套、小型智能终端内置发声的应用场景，区别于传统圆形、方形扬声器的规整外形，曲面卵状的壳体结构首先在声学衍射控制上具备天然优势，光滑连续的外曲面可以减少高频声波在壳体边缘的衍射干涉，让近场聆听时的频响曲线更平缓，减少尖锐的峰谷值。从结构设计思路来看，整体采用一体化椭球壳体作为发声单元的承载基础，壳体侧面预留的窄长开槽并非装饰结构，而是经过声学仿真计算的倒相孔位，能够在有限的腔体容积下拓展低频下潜深度，相比同容积的密闭式腔体，低频响应可以向下延伸15%左右，同时不会额外增加壳体的外形尺寸。

　　壳体端面的内凹圆形区域是发声单元的安装位，内凹结构一方面可以对振膜形成物理防护，避免日常使用中异物直接触碰振膜造成破损，另一方面内凹形成的浅号筒结构可以对中高频声波形成一定的指向性约束，减少声波向侧后方的无效扩散，提升正前方轴向的声压级输出效率。在安装边界设计上，椭球壳体的最大径向尺寸控制在适合手持握持的范围内，壳体背部预留有平整的安装贴合面，可以通过背胶或者卡扣结构固定在小型智能设备的内部腔体中，也可以搭配独立的底座作为桌面独立发声单元使用，安装时不需要额外设计复杂的固定支架，依靠壳体自身的曲面结构就可以实现稳定的放置。

　　从功能特性来看，该结构将发声单元、声学腔体、倒相结构整合在单一椭球壳体内，没有多余的外露结构件，整体装配工序更少，壳体可以采用注塑一体成型工艺加工，量产时的模具结构简单，没有复杂的抽芯结构，生产良率更高。在实际使用场景中，这类紧凑结构的发声器件既可以作为便携蓝牙音箱的核心声学结构，也可以嵌入到智能闹钟、桌面小型摆件、儿童益智玩具等产品内部作为发声组件，曲面的外形不会和消费类电子产品的圆润外观设计产生冲突，反而可以和整机的曲面ID设计形成呼应。

　　设计过程中针对壳体的壁厚做了针对性的优化，不同区域的壁厚根据声学谐振的要求做了差异化处理，安装发声单元的端面区域壁厚更大，减少单元工作时的壳体谐振染色，倒相孔周边的壁厚做了局部加厚，避免气流通过时产生不必要的风噪，壳体其余区域的壁厚在保证结构强度的前提下做了减薄处理，尽可能扩大内部的声学腔体容积，在有限的外形尺寸下最大化腔体空间，提升低频发声的效率。和传统的柱形、方形扬声器腔体相比，这种卵状曲面结构的抗摔抗冲击性能更好，跌落时曲面可以分散冲击力，减少壳体开裂或者内部单元移位的概率，更适合在便携类、经常移动的音频设备上使用。结构设计时也考虑了装配的便利性，发声单元可以从端面的内凹位置直接装入，通过环形涂胶或者超声焊接的方式和壳体固定，不需要额外的压圈或者固定螺丝，进一步减少了整机的零件数量，降低装配复杂度和物料成本。在声学性能匹配上，该腔体结构适配小口径全频发声单元，不需要额外搭配分频电路，单单元就可以实现全频段的声音重放，适合对成本、体积有严格要求的小型音频产品使用。
