通讯设备用按压式指示按钮结构

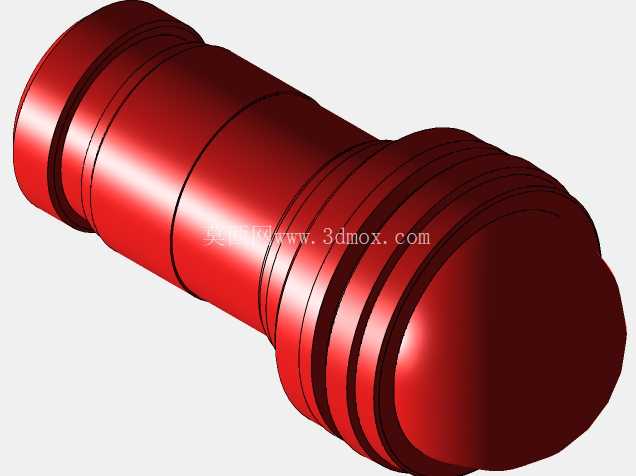

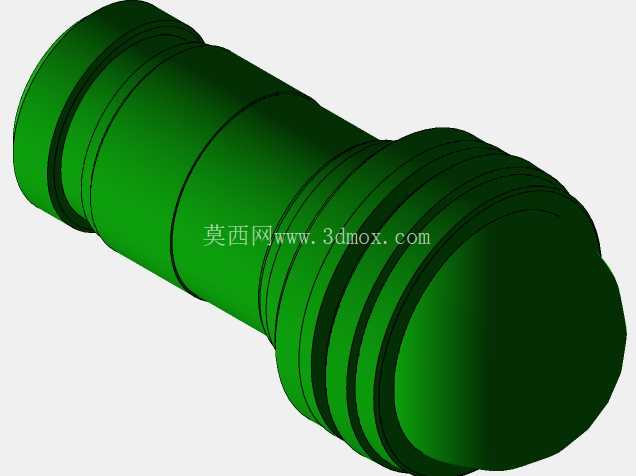

　　这类按压指示按钮多应用在小型通讯终端、便携测试设备的操作面板区域，作为人机交互的触发与状态反馈部件，日常工况下需要承受高频次的按压力度，同时要在设备外壳的安装孔位内完成固定，不会因为设备携带过程中的磕碰、晃动出现松脱或者误触发的情况。从结构外形来看，整体采用阶梯轴式的柱形设计，不同直径的环带分别承担不同的功能：靠近操作端的大直径段是手指接触的按压区域，表面做了多道环形凹槽设计，一方面可以增加手指按压时的摩擦力，避免湿手或者戴薄手套操作时出现打滑，另一方面这些环槽也可以作为装配时的定位基准，和面板内侧的弹性卡圈配合，限制按钮的轴向窜动行程，保证按压行程控制在合理范围内，不会出现按下去卡滞无法回弹的问题。

　　中间段的直径略小于操作端，这部分是和设备内部的轻触开关配合的传动段，设计时严格控制了该段的圆柱度公差，保证按钮在按压过程中始终保持轴向运动，不会出现偏斜导致的开关触点受力不均，延长内部触点的使用寿命。靠近尾端的环槽结构是用来安装复位弹簧的定位槽，弹簧套在该段轴径上，一端抵在阶梯轴的轴肩位置，另一端抵在设备内部的安装支架上，按压时弹簧压缩存储弹力，松开后弹簧复位带动按钮回到初始位置，同时尾端的轴径尺寸和轻触开关的触发头尺寸匹配，保证每次按压都能准确触发开关触点，不会出现空行程。

　　设计过程中需要重点考虑安装边界的适配性，整体最大外径要和面板上的安装开孔保持0.1-0.2mm的间隙，既保证按钮可以灵活上下活动，又不会因为间隙过大出现晃动，导致灰尘、水汽从开孔位置进入设备内部；整体轴向长度要结合面板厚度、内部支架的安装距离、开关的触发行程来确定，预留出0.3mm左右的安全余量，避免装配后按钮出现顶死或者按不到位的情况。表面的环形槽除了防滑和定位的作用，也可以在槽内填充不同颜色的标识圈，用来区分不同功能的按钮，比如电源按钮用红色标识圈、功能切换按钮用蓝色标识圈，方便操作人员在光线不足的作业环境下快速识别按钮功能。

　　这类按钮的材质一般选用耐磨的工程塑料，既可以保证足够的结构强度，承受日常按压的冲击力，又能减轻零件自重，不会给内部的复位弹簧增加额外的负载，同时塑料材质的绝缘性能可以避免操作人员接触时出现静电干扰内部通讯电路的问题。在实际装配场景中，这类按钮不需要额外的紧固件，只需要从面板外侧将按钮插入安装孔，在面板内侧卡入弹性挡圈，再套上复位弹簧就可以完成装配，拆装维护非常方便，适合通讯设备批量组装的生产线作业要求，能够有效提升装配效率，减少后续维护的拆解难度。结构设计上没有多余的复杂曲面，所有特征都是回转体结构，加工或者注塑成型的难度较低，尺寸一致性容易控制，批量生产时的良率更高，能够有效控制零部件的生产成本。在实际使用场景中，这类按钮的按压反馈清晰，每次按到触发行程时会有明确的触感反馈，操作人员不需要盯着按钮就可以确认操作是否生效，适合户外作业、应急通讯等需要快速操作的使用场景，不会因为反馈模糊导致重复操作或者误操作。
