半圆造型便携迷你收音音箱结构设计

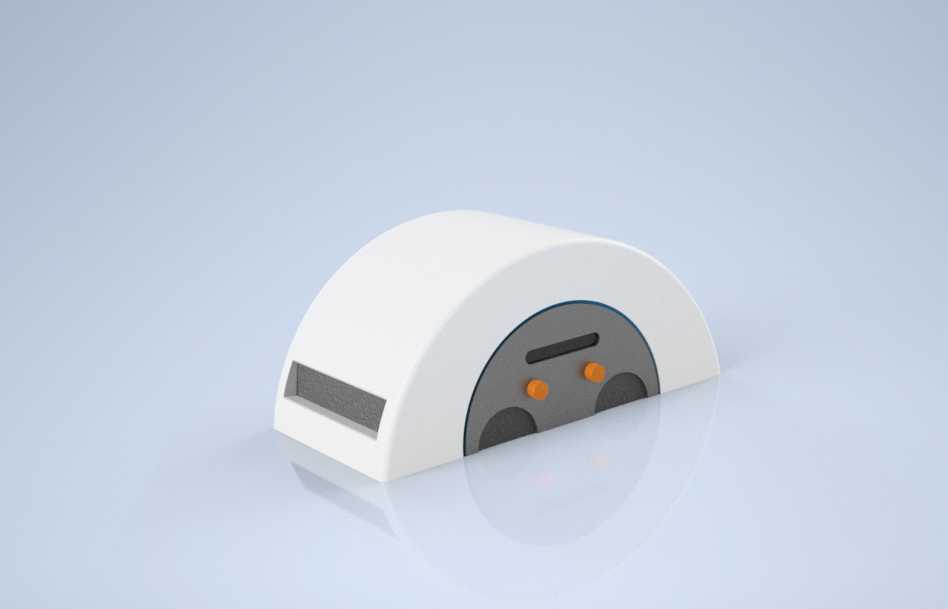

　　从功能分区来看，正面的灰色半圆弧区域是操作与出声的核心模块，两个橙色的实体按键做了微凸的触感设计，不用低头看就能靠触觉完成功能切换、音量调节的操作，按键上方的长条形开槽是调频刻度的显示窗口，不需要额外做凸起的屏幕结构，既保持了正面的视觉整体性，也能避免突出结构在携带时被磕碰损坏。两侧的开槽区域是出声通道，做了内置的防尘网结构，不用额外突出的网罩，出声方向顺着半圆的弧度向斜前方扩散，在桌面近场使用时，刚好能覆盖人耳的收听高度，不会出现声音被桌面反射发闷的问题。做结构排布的时候，这类小型设备的内部空间利用率要卡到毫米级，半圆的内部空腔刚好能分层放下电路板、锂电池、喇叭单元三个核心模块：底部平直区域放置重量最大的锂电池，把整机重心压在最低处，哪怕放在倾斜15度的桌面也不会翻倒；中间层放置收音与功放电路板，接线顺着空腔的弧度走，避免和喇叭单元产生干涉；上部拱顶的剩余空间刚好留给喇叭的后腔，不需要额外做独立的声腔结构，靠壳体本身的弧度就能形成足够的共鸣空间，减少了零件数量，也降低了装配的复杂度。做这类小型便携音频设备的结构设计，首先要锚定的是桌面近场使用、随身短途携带的核心场景，很多新手建模时容易先堆外观曲面，忽略实际使用的边界约束，最后做出来的模型要么装配干涉，要么实际握持、摆放时出现重心不稳的问题。这个半圆拱顶的造型，第一眼看上去是做了视觉简化，实则在结构排布上藏了不少巧思：首先底部的平直切面完全贴合放置平面，不需要额外加支撑脚就能保证摆放稳定性，拱顶的弧形曲面顺着手掌抓握的弧度走，单手握持时指腹刚好能贴合侧面弧度，不会出现棱角硌手的问题，比常见的方正造型便携性提升不少。

　　尺寸边界上，这类迷你设备的整机长度控制在120毫米左右，宽度在60毫米上下，拱顶最高处距离放置面不超过70毫米，放在桌面不会遮挡显示器的视线，揣在外套口袋里也不会有明显的硌感，安装固定上不需要额外的壁挂或者支架结构，底部可以贴薄型防滑硅胶垫，既不会刮花桌面，也能避免播放时音量稍大出现整机移位的问题。设计思路上没有做多余的装饰结构，所有的曲面和开槽都同时服务于外观和功能：比如正面的圆弧操作区，既和整体的半圆造型形成视觉呼应，也让操作按键刚好落在手指自然触碰的角度，不需要抬手调整姿势就能操作；两侧的出声开槽没有做对称的规整造型，而是顺着壳体的弧度做了斜切处理，出声方向更偏向使用者的位置，近场收听的清晰度更高。

　　很多人做这类概念数码产品的建模时，容易为了视觉效果忽略实际生产的拔模角度，这个模型的所有外表面曲面都做了统一的拔模斜度，壳体拆分线选在底部平直面和弧形面的交接处，合模时不会在外观可见面留下合模线，后期做表面处理的时候，白色壳体可以做哑光磨砂的质感，不容易沾指纹，正面的灰色操作区做细晒纹处理，和白色壳体形成材质对比，按键的橙色做亮面点缀，不需要额外的装饰件就能形成清晰的视觉层次。实际使用场景里，这类设备除了日常桌面收听广播、连接音源播放音频之外，也适合放在床头作为小型闹钟伴音设备，没有突出的尖锐棱角，放在枕边也不会磕碰，整机的重量控制在150克以内，哪怕是临时拿到阳台、厨房使用，单手持握也不会有负重感。

　　结构设计上还预留了足够的密封余量，壳体接缝处可以做简易的防水胶圈，日常使用时溅到少量水也不会损坏内部电路，不需要做高等级的防水结构，毕竟这类设备的核心使用场景还是室内桌面，过度做防水结构反而会压缩内部空间，增加不必要的成本。做三维建模的时候，要先把内部核心元件的占位模型搭好，再顺着元件的边界去做外观曲面，而不是先画好外观再硬塞内部零件，很多新手容易犯的错误就是外观做的很漂亮，最后发现喇叭放不下，或者电池容量被压缩的太小，实际续航满足不了使用需求，这个模型的结构排布刚好平衡了外观造型和内部空间利用率，没有为了造型牺牲实际的使用功能，哪怕是作为快速建模的练习作品，也能体现出结构设计里功能优先的基本思路，不会出现华而不实的设计问题。
