PCB安装固定异形金属支撑板结构

项目分类:通讯工具类 发布时间:2026-02-06 ID:1140035
  • PCB安装固定异形金属支撑板结构

这款异形金属支撑板,核心服务于印制电路板的安装固定场景,在各类小型电控设备、手持控制终端、桌面型控制模块的内部结构中,这类安装板是承载PCB、保障电路组件安装稳定性的核心结构件。日常做结构设计时,很多工程师会忽略PCB安装板的边界适配问题,要么预留安装孔位偏差导致PCB装上去应力集中,要么外形轮廓和设备内部其他组件产生干涉,这款结构的设计思路,恰恰是从实际装配的痛点出发做的适配优化。

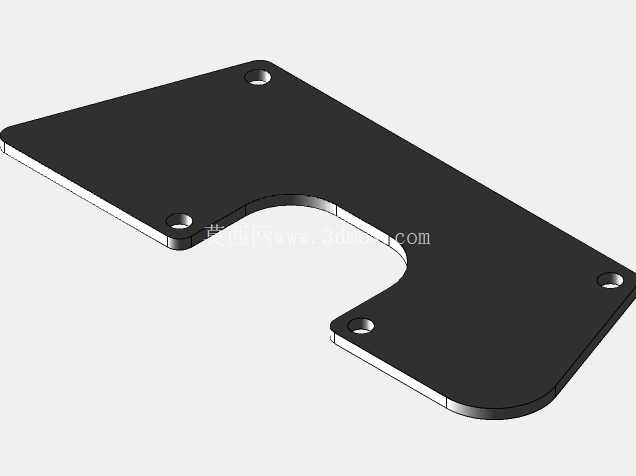

从外形轮廓来看,板体采用非对称的异形裁切设计,并非规则的矩形板材,其中一侧做了内凹的避让缺口,这个缺口的设置,是为了给板端的连接器、接线端子或者侧边的按键组件预留装配空间,避免安装后板件遮挡接口,影响外部线缆插接或者操作件的行程。板体的四个安装点位做了沉孔设计,孔位的位置完全匹配对应PCB的安装孔坐标,安装时螺丝穿过PCB的定位孔锁入板体的沉孔内,沉孔结构可以让螺丝头部完全埋入板体平面以下,不会突出板面刮蹭PCB背面的走线或者贴片元件,同时也能控制整体装配后的堆叠厚度,避免额外占用设备内部的高度空间。

板体的边缘全部做了圆角倒钝处理,没有尖锐的直角毛刺,一方面是装配过程中不会划伤操作人员的手部,另一方面也避免板件尖角刺破设备内部的连接线绝缘层,造成电路短路的隐患。板体的厚度选取经过实际装配验证,既不会因为板材过薄导致安装后受力变形,无法给PCB提供足够的平面支撑,也不会因为板材过厚增加整体重量、占用多余的内部空间,在小型手持类控制设备里,这个厚度参数刚好能平衡结构强度和轻量化的需求。

从安装边界来看,这款板件的外轮廓尺寸完全适配对应设备的内部安装腔体,板体装入腔体后,侧边和腔体内壁之间预留了均匀的装配间隙,不会因为加工公差导致板件卡滞无法装入,同时板体的定位基准和设备腔体的定位柱完全匹配,装配时不需要额外调整位置,就能让PCB上的接口和设备外壳的开孔精准对齐,避免出现接口偏位、插头无法完全插入的问题。在实际使用场景中,这类支撑板不仅起到固定PCB的作用,还能在设备受到轻微冲击、跌落时,给PCB提供刚性支撑,分散冲击力,避免PCB因为受力不均出现弯折、贴片元件脱焊的问题。

设计这类板件的时候,首先要确认对应PCB的完整外形尺寸、安装孔位坐标、板上突出元件的高度和位置,尤其是板边的接插件、拨码开关、USB接口这类需要和外壳配合的组件,必须在板件上对应位置做避让设计,不能出现结构干涉。其次要考虑安装后的受力情况,四个安装孔的位置尽量分布在板件的受力支撑点上,让PCB的重量均匀分散到整个板体上,避免单点受力导致PCB翘曲。另外板件的表面处理也需要适配使用场景,普通室内使用的设备可以做常规的发黑或者喷塑处理,起到防锈和绝缘的作用,如果是在有电磁屏蔽需求的场景下,还可以在板件表面做导电氧化处理,配合接地设计实现一定的电磁屏蔽效果,减少外部信号对PCB电路的干扰。

很多刚入行的结构工程师在做这类安装板设计时,容易直接照搬PCB的外轮廓做等大的板材,忽略了内部走线、侧边元件的避让空间,也没有考虑装配公差的预留,导致打样回来的零件要么装不进去,要么装上之后和其他组件干涉,反复修改耽误项目进度。这款结构的设计,把实际装配中容易出现的干涉点、公差预留、安装便利性都做了充分考虑,孔位的位置精度、轮廓的裁切精度都能满足常规PCB安装的要求,不管是用于小批量的设备试制,还是作为同类结构设计的参考模板,都能有效减少设计迭代的次数,提升结构设计的合理性。
