索尼VPL-GTZ380家用激光投影仪结构设计

做家用影音设备结构设计这些年，接触过不少投影类产品的三维建模需求，这款短焦激光投影的结构方案，在民用高端影音设备里很有参考价值。先从实际落地的应用场景说起，这类设备主要面向私人家庭影院、小型高端会所影音区、高端公寓嵌入式影音空间，区别于商教类投影的吊装大空间需求，这款设备的安装边界预留非常灵活，既可以放置在客厅电视柜平面使用，也能适配嵌入式柜体的隐藏安装，甚至可以配合短焦幕布实现贴墙摆放，不需要在吊顶预留复杂的吊装点位，对后期家装改造的友好度很高。

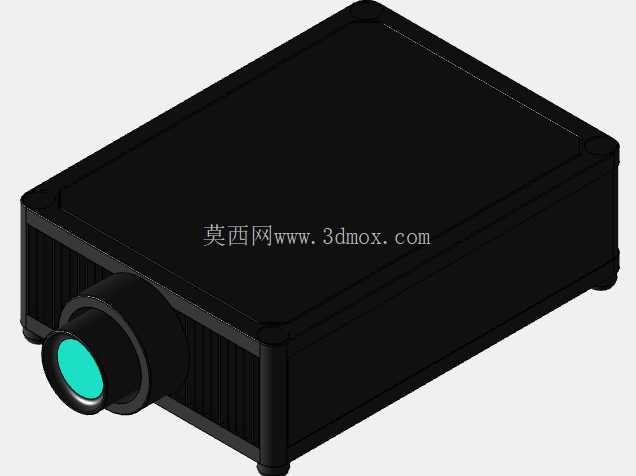

从结构设计思路来看，整机采用方正的封闭式箱体结构，外壳主体采用高强度工程塑料搭配局部金属散热内衬，边角做了小半径圆弧过渡，既避免直角磕碰的安全隐患，也不会因为圆角过大破坏整机的硬朗商务质感。前端突出的镜头模组做了独立的防护结构设计，镜头外圈的金属环既可以作为手动对焦的操作位，也能在设备受到正面轻微碰撞时吸收冲击力，避免光机核心部件受震偏移。镜头前端的镜片采用内凹式设计，比最外圈的防护结构低2mm左右，日常摆放擦拭时不会直接刮花镀膜镜片，这个细节在很多消费级投影的结构设计里经常被忽略，实际用户使用时能减少很多镜片损伤的问题。

设备的功能特性围绕家用观影的核心需求做了结构适配，机身侧面预留了整面的通风散热格栅，内部的散热风道采用前后贯通式设计，进风口在机身侧下方，避开桌面落灰的直吹区域，出风口在机身尾部，热风不会直接吹向观影方向的用户，长时间高亮度播放时，机身表面的温度控制在安全接触范围内，不会因为外壳过热影响摆放台面的饰面材料。机身底部预留了标准的三脚架安装螺孔，同时搭配四个可调节高度的橡胶脚垫，在不平整的电视柜表面可以通过微调脚垫实现画面水平校准，不需要额外搭配调节支架。接口区域全部集中在机身背部的内凹区域，接线完成后线材可以顺着内凹结构的走线槽整理，不会出现线材顶到墙面导致设备无法贴墙摆放的问题，这个细节对于短焦投影的近墙安装非常重要，很多同类型产品因为接口突出，贴墙安装时会挤压线材导致接口损坏。

外形尺寸方面，整机控制在常规影音设备的兼容尺寸范围内，长度和宽度适配主流电视柜的层板深度，高度不会遮挡电视下方的中置音箱摆放，安装边界预留了足够的操作空间，镜头到机身前端的距离经过精确计算，贴墙摆放时的投射画面刚好对齐常规100寸短焦幕布的显示区域，不需要额外预留墙面空隙。机身顶部是平整的无按键设计，所有操作按键都集中在机身侧面的隐蔽位置，既保持了顶面的视觉整体性，落灰后也更容易擦拭清洁，不会因为按键缝隙积灰难以清理。内部的光机组件采用悬浮式减震安装结构，通过四个橡胶减震柱固定在内部金属机架上，搬运过程中的震动不会直接传递到光机核心，避免光路偏移导致的画面模糊问题。电源模块和信号处理板做了独立的隔舱设计，既可以屏蔽电磁干扰对视频信号的影响，也能避免电源模块的热量直接传递到光机区域，延长光学元件的使用寿命。

从结构建模的角度来看，这款产品的零件拆分非常合理，外壳的分模线都隐藏在边角和格栅的缝隙位置，外观面没有明显的合模线痕迹，装配时的定位卡扣和螺丝孔都设计在内部隐蔽位置，外观面没有外露的螺丝孔，整体视觉一致性很好。镜头模组的公差配合经过精确计算，镜头外圈的调节环转动阻尼均匀，没有松旷或者卡滞的问题，前端的镜头盖采用磁吸式设计，不需要额外的卡扣结构，取放都很方便，也不会因为卡扣断裂导致镜头盖无法固定。整机的重量分布经过平衡设计，重心在机身几何中心偏前的位置，摆放时不会因为前端镜头的重量导致前倾，即使在倾斜角度不大的台面上也能稳定放置，不需要额外的固定结构。
