20管径50cm长铝合金微型桁架结构

做舞台搭建、临时展陈布置的工程人员都清楚，小跨度的支撑结构选件最考验选型精度——选大规格桁架不仅搬运费力，还会挤占现场有效空间，选承重不足的型材又容易出现结构挠度超标、连接松脱的隐患。这款截面20cm见方的微型铝桁架，就是针对小跨度临时支撑场景开发的轻量化构件，单根长度控制在50cm，主管外径35mm，管壁厚度经过受力校核，完全能满足室内小型展架、灯光挂装、临时背景支撑的载荷需求。

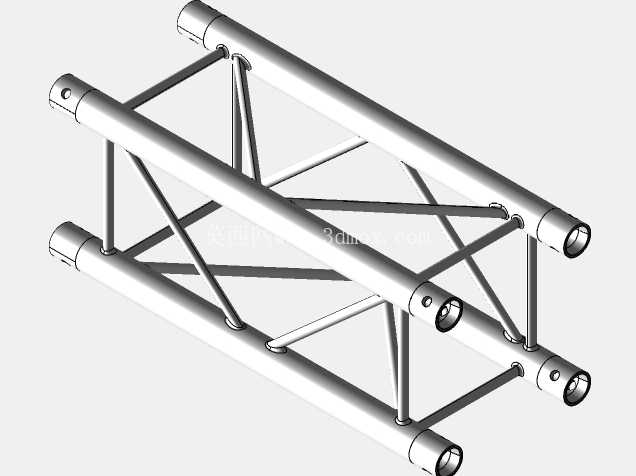

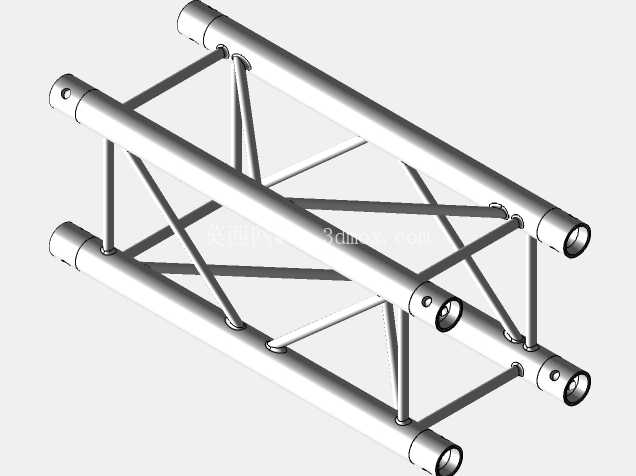

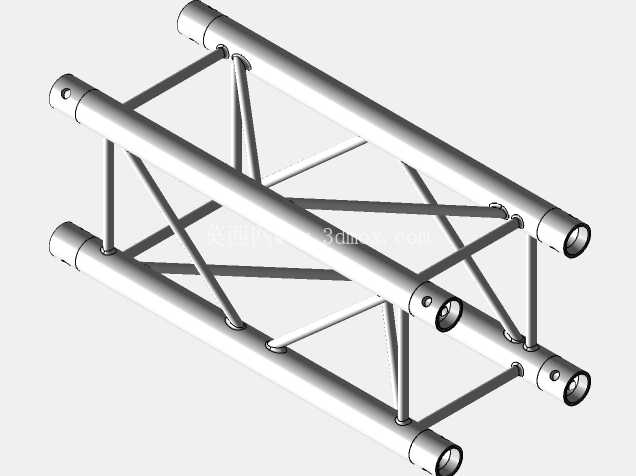

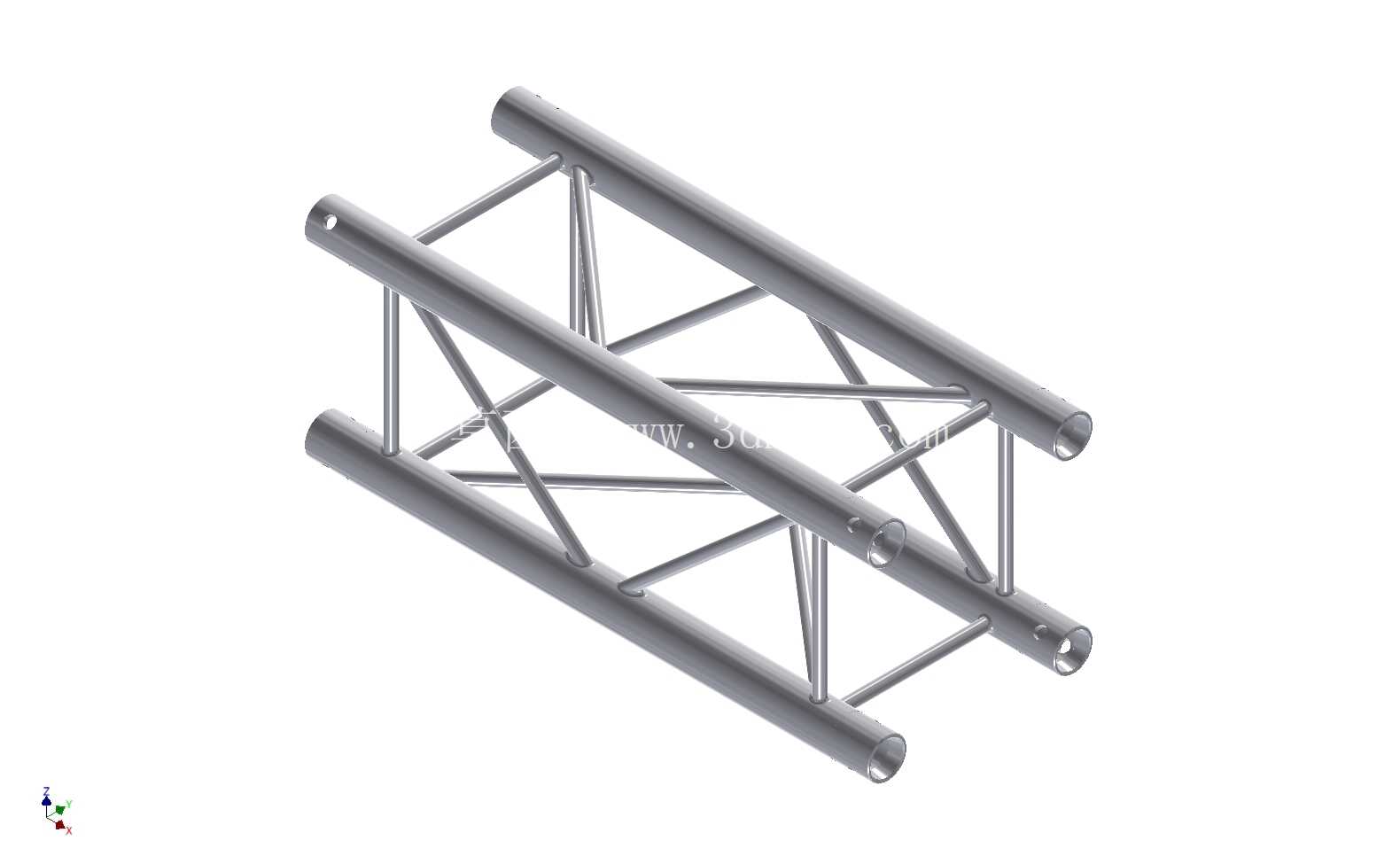

从结构设计逻辑来看，这款桁架采用了四主管平行排布的空间桁架构型，四根圆形主管沿正方形截面四角布置，相邻主管之间通过斜向腹杆做三角支撑连接，所有腹杆与主管的连接节点都做了贴合焊接处理，避免应力集中在焊缝端点。和大跨度演出用的重型桁架不同，这款微型桁架的腹杆排布密度做了优化，在保证截面抗扭、抗弯刚度的前提下，尽可能减少了杆件数量，整根构件的自重控制得很低，单人徒手就能完成搬运和拼接，不需要借助吊装设备。

实际应用场景里，这类微型桁架的适配范围很广：线下快闪店的背景框架搭建、小型演播室的顶光挂装支架、展会展位的分层置物支撑、甚至直播间的背景造型架，都能用到这类小尺寸桁架。和常见的方管焊接架不同，这款桁架的主管两端做了专用的连接销孔，同规格桁架之间可以通过专用销钉快速对接，不需要现场焊接或者钻孔，拼接后的直线度能得到保证，不会出现对接错位导致的整体受力偏移。

做三维建模的时候，这类桁架的建模重点在于节点的处理：腹杆和主管的相贯线必须完全贴合，不能出现缝隙或者穿模，否则后续出工程图的时候会误导加工环节；主管端部的连接孔位置要严格和对接端的孔位对齐，孔的直径、深度都要和配套的连接销尺寸匹配，不然现场安装的时候会出现插销装不上的问题。另外，建模时要预留安装边界尺寸：单根桁架的有效长度是50cm，对接后因为连接销的插入长度，每段拼接会有少量的长度重叠，做整体排布的时候不能直接按单根长度乘数量算总跨度，要把对接重叠量算进去，避免现场下料长度不足。

从受力特性来说，20cm见方的截面尺寸决定了这款桁架的适用跨度不会太大，单跨支撑长度控制在2米以内时，挂装10kg以内的灯具或者宣传物料，结构挠度能控制在规范允许的范围内，不会出现明显的下弯。如果需要更大的跨度，就要通过增加竖向支撑、或者加大桁架规格来实现，不能盲目用这款微型桁架做大跨度承重，否则容易出现结构失稳。另外，铝合金材质的特性决定了这款桁架的抗腐蚀能力不错，室内环境下长期使用也不会出现锈蚀，表面不需要做额外的喷漆处理，阳极氧化后的表层就能满足日常使用的耐磨需求。

很多新手做结构设计的时候，容易忽略桁架端部的连接细节，直接把主管切平就完事，实际上这款桁架的主管端部做了定位止口，对接的时候止口会嵌入相邻桁架的主管内孔，既能保证对接的同轴度，又能分担连接销承受的剪切力，让整体连接结构更可靠。腹杆的角度选择也经过了优化，斜杆和主管的夹角控制在45度到60度之间，这个角度区间内腹杆的受力传递效率最高，不会出现杆件受力过大或者材料浪费的问题。

在现场安装环节，这类微型桁架的固定方式也很灵活，底部可以搭配专用的铁质底座直接放在平整地面上，不需要打膨胀螺栓固定，适合临时搭建的快装场景；如果需要做架空支撑，也可以通过专用的抱箍连接件把桁架固定在竖向支撑柱上，连接位置可以根据实际需求任意调整，不需要在桁架上额外钻孔，不会破坏桁架的原有结构强度。和传统的木质背景架、铁质焊接架相比，这类铝桁架的重复利用率很高，拆装不会破坏构件本身，单次活动用完之后可以拆解收纳，下次活动直接拼接就能用，长期使用的综合成本更低。

建模过程中还要注意细节的还原：每根主管上的连接孔位置要统一，所有同位置的孔要保证同轴，腹杆的直径要统一，不能出现粗细不一的情况，焊缝的位置要符合实际加工工艺，不能把焊缝放在受力最大的节点位置。另外，整根桁架的外形尺寸要严格控制，截面的对角线误差不能超过1mm，否则对接的时候会出现相邻桁架的主管错位，影响拼接效率和整体结构的受力稳定性。
