杠杆式手动供油装置结构设计

这款手动杠杆式供油装置，主要面向无外接动力源的小型设备润滑、低压液压补油场景设计，常见于野外作业的小型工程机械、机床辅助润滑点位、零散液压工装的应急补油，以及没有集中润滑系统的老旧设备改造点位，在供电不便、需要小流量精准供油的工况下，能替代电动泵完成低压油液输送作业，避免外接管路布线的麻烦，也能在断电应急场景下完成关键点位的供油操作，防止设备干磨损坏。

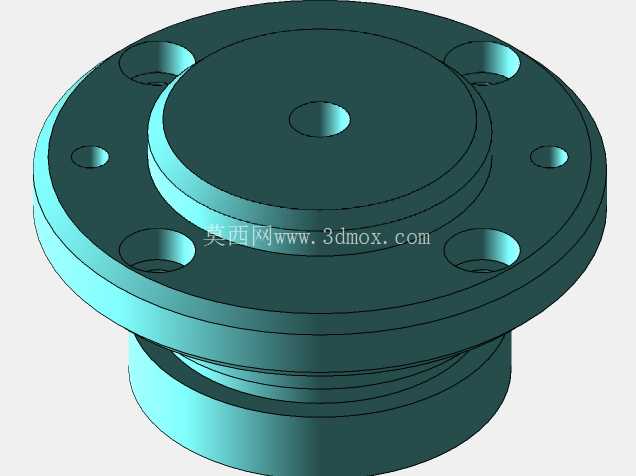

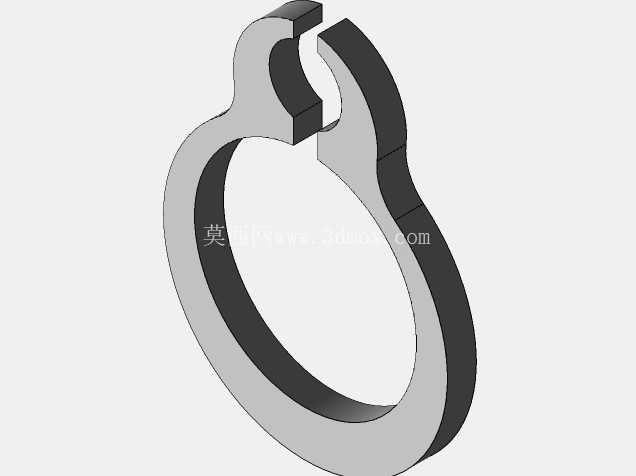

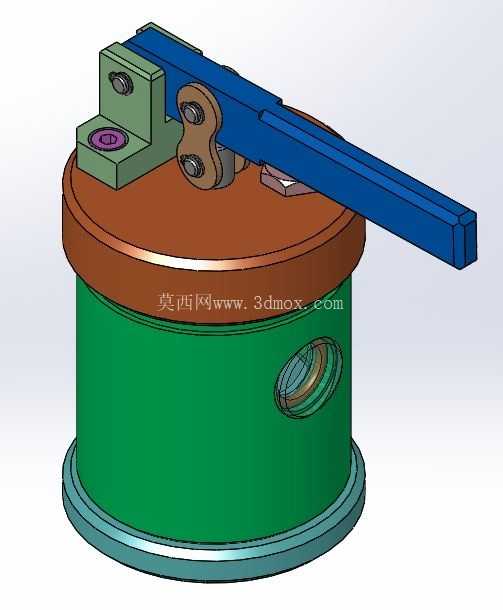

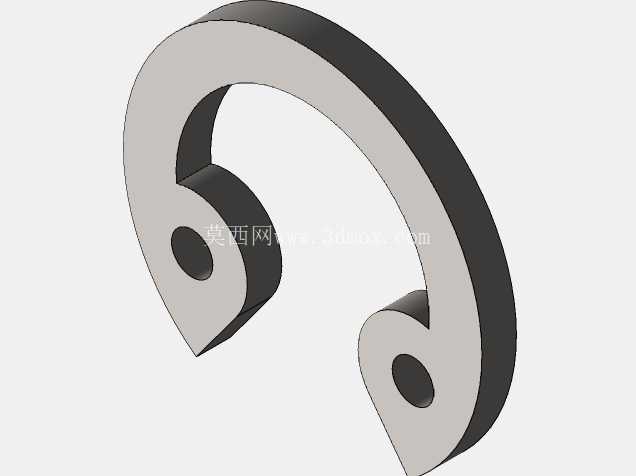

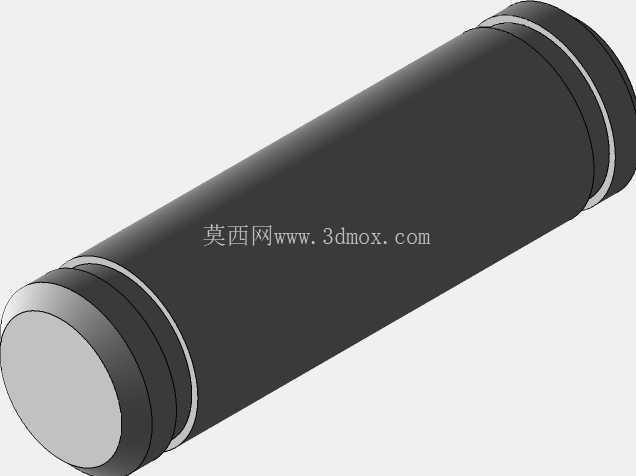

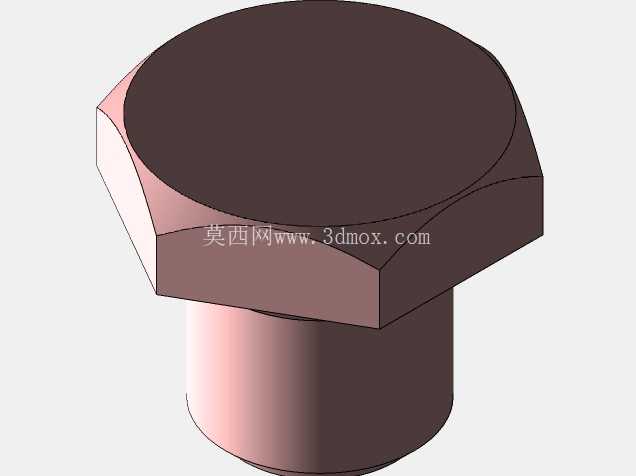

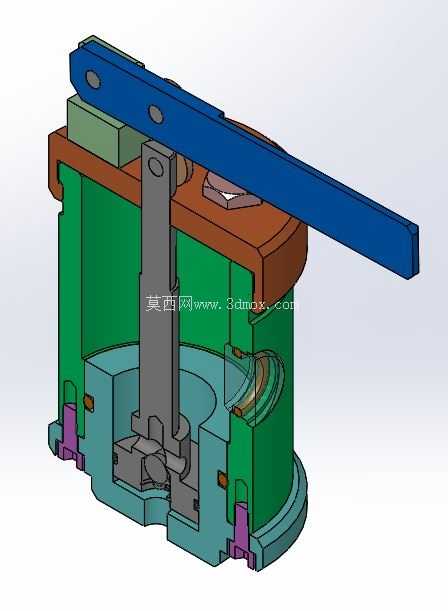

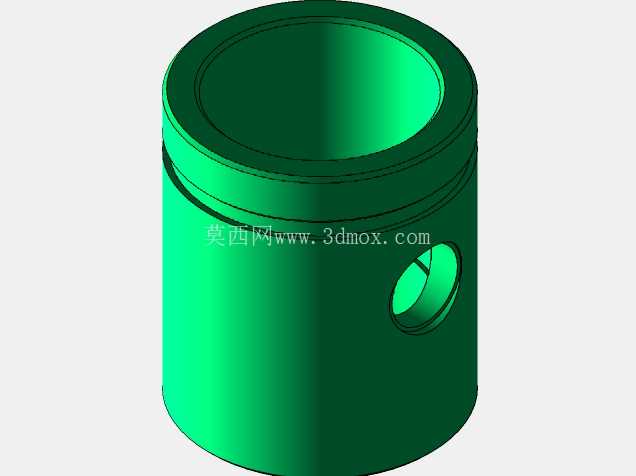

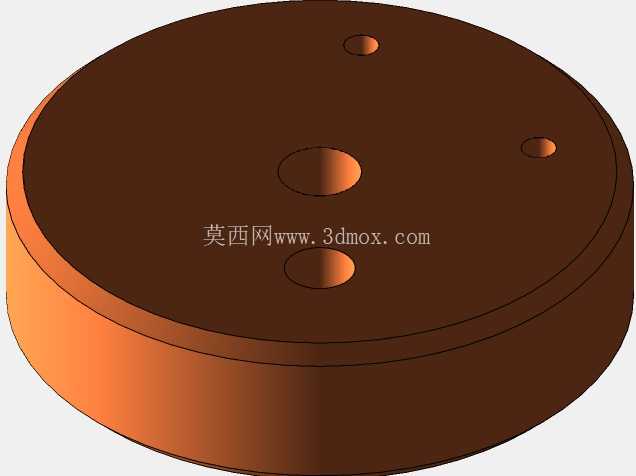

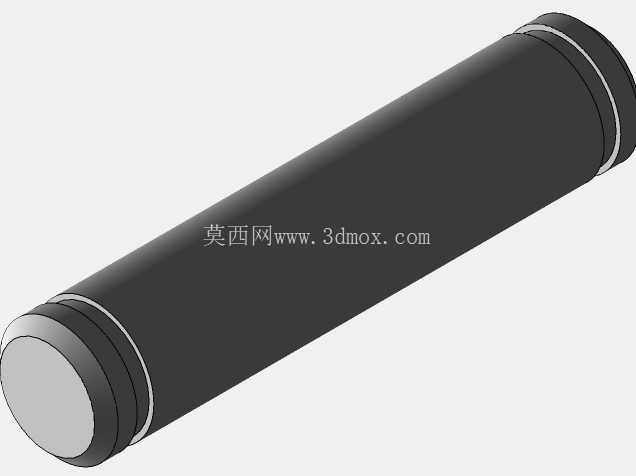

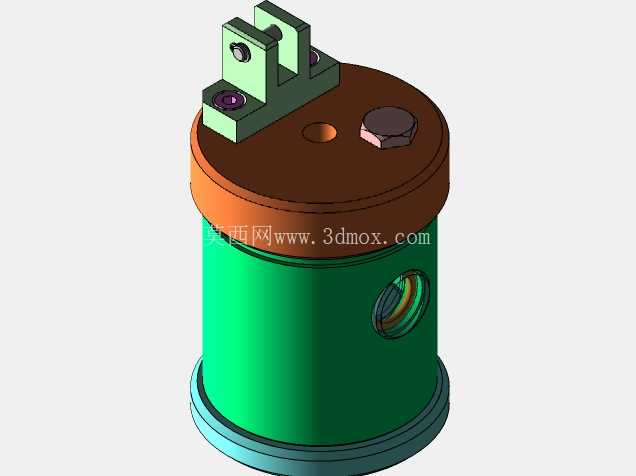

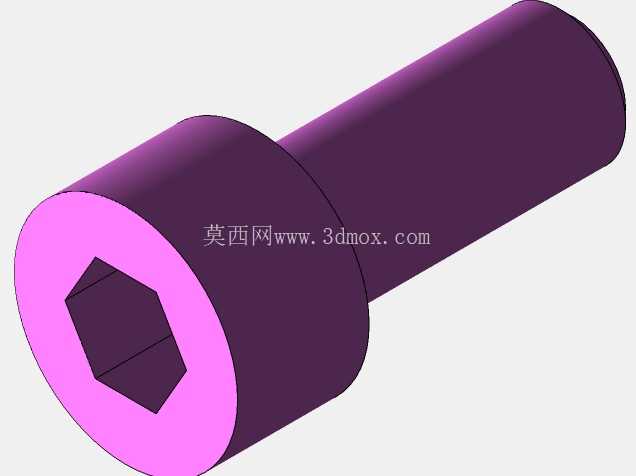

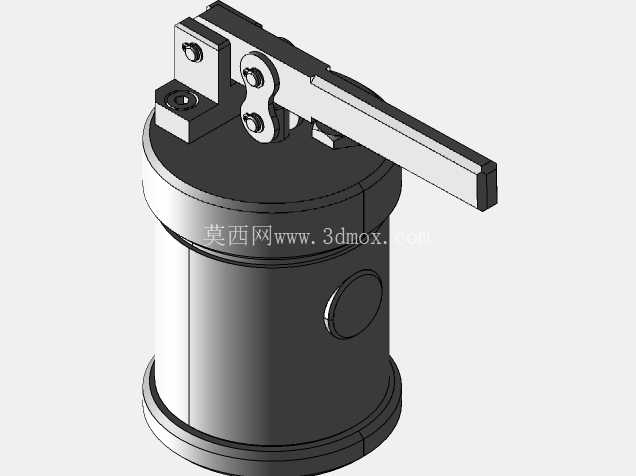

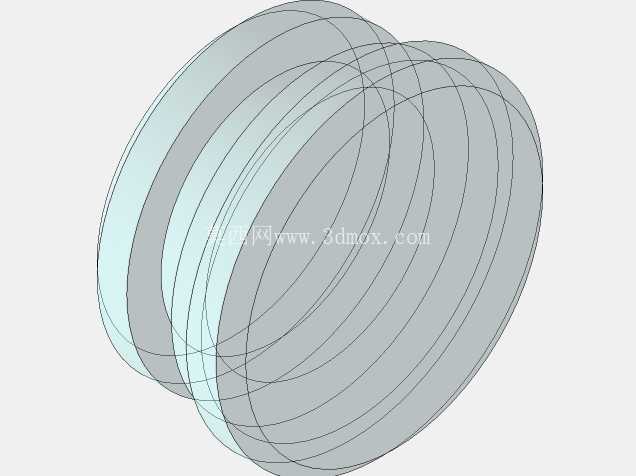

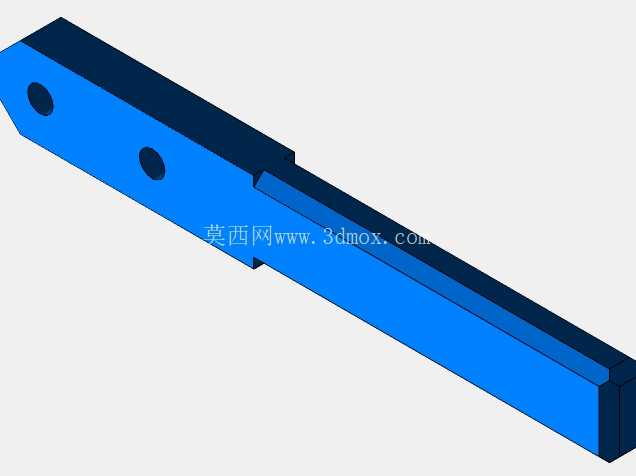

从功能实现逻辑来看，装置采用杠杆压杆作为动力输入部件，长压杆的力臂设计经过受力匹配，操作人员单手下压即可获得足够的泵腔推力，不需要借助额外工具就能完成泵油动作，压杆与泵体上的固定支座通过铰接销轴连接，铰接位置设置了耐磨衬套结构，长期反复按压也不会出现铰接位旷量，保证动力传递的稳定性。泵体主体采用圆柱储油腔结构，腔体本身集成储油功能，不需要额外搭配独立油箱，整体集成度更高，适合安装在设备侧方的空余点位，不需要占用太大的安装空间。储油腔顶部的端盖通过止口定位与腔体配合，保证密封性能，避免油液泄漏或者外界杂质进入油腔，端盖上集成了泵芯安装位、压杆支座固定位，所有功能部件都集成在端盖之上，后期维护时只需要拆卸端盖就能完成泵芯、密封件的更换，不需要整体拆解泵体与设备的连接管路，维护效率更高。

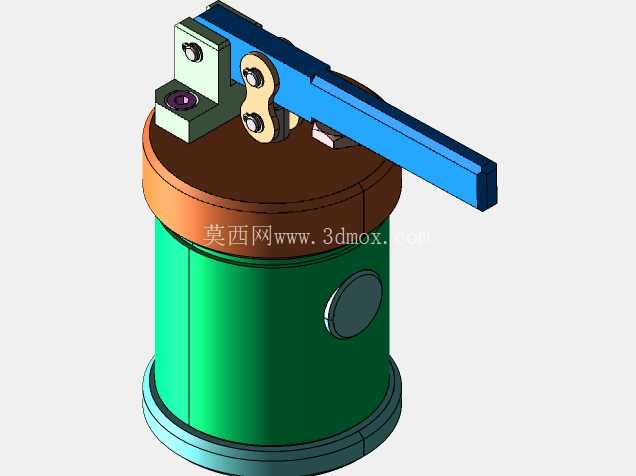

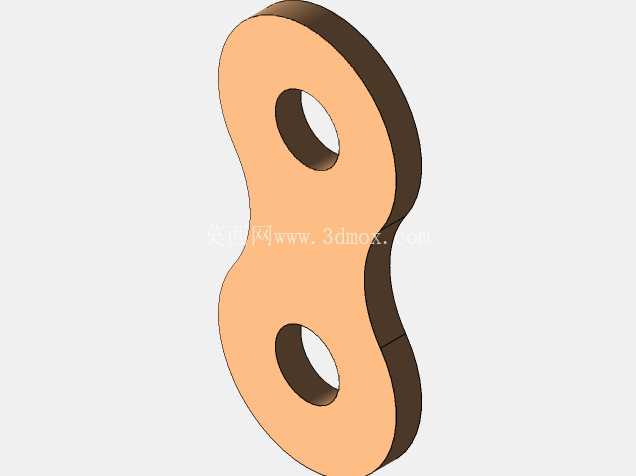

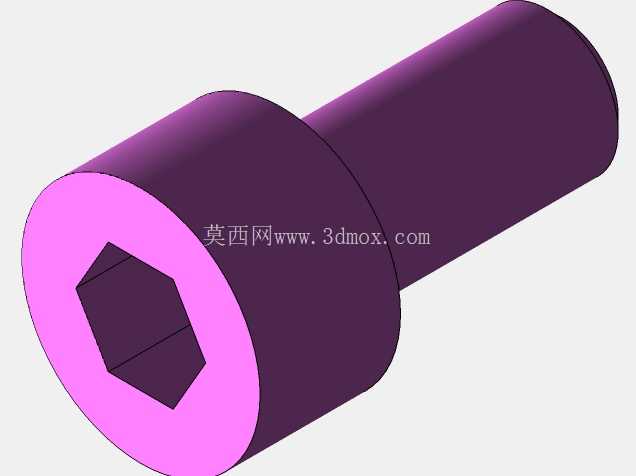

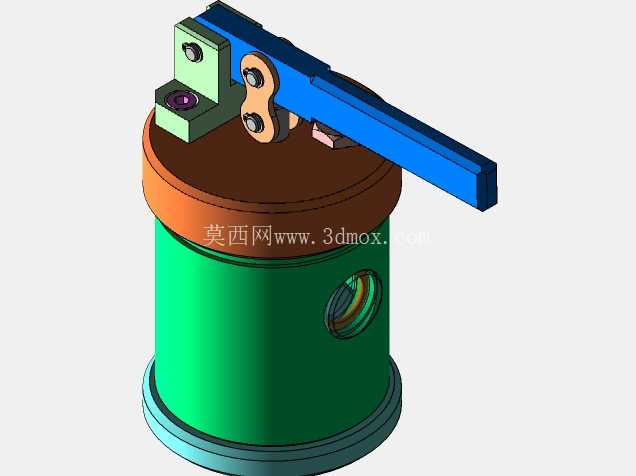

泵体侧面设置的油口为标准管螺纹接口，可以直接对接常用的润滑管路或者液压油管，接口位置的高度经过匹配，既保证储油腔的有效储油容积，又能避免油液加满后从接口位置溢出，同时接口位置的凸台结构做了加厚处理，接管拧紧时不会出现壳体开裂的问题。储油腔底部的法兰边为安装固定位，法兰边上均布安装孔，可以通过螺栓直接固定在设备的安装平面上，安装面只需要加工出对应的螺栓孔位与密封平面即可，不需要复杂的定位结构，安装适配性强。压杆的铰接位置设置了双连杆传动结构，将压杆的摆动动作转化为泵芯的往复直线运动，传动过程中没有多余的空行程，压杆下压的全程都能带动泵芯完成吸油、压油动作，操作手感连贯，不会出现空压无效行程。

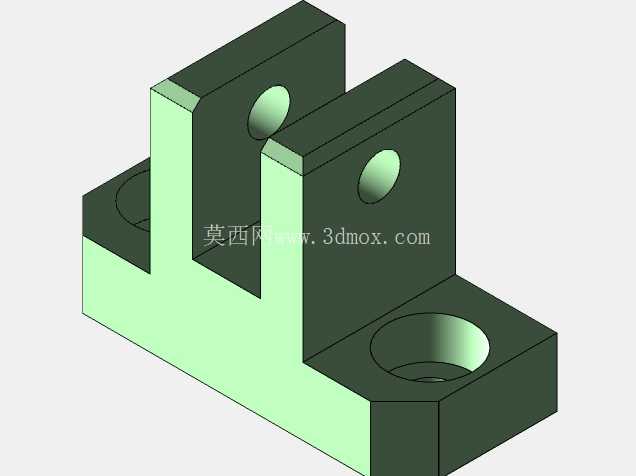

从设计细节来看，泵腔内部的进油通道设置在腔体底部，能保证储油腔内存油较少时依然可以正常吸油，减少油液残留浪费，出油通道与侧面油口直接连通，流道做了圆弧过渡处理，减少油液流动阻力，小流量供油时也能保证油液输出顺畅。压杆的握持端做了加长设计，操作人员站立操作时不需要过度弯腰就能完成按压动作，符合人体操作的施力角度，长时间操作也不容易产生疲劳。所有外露的金属部件都做了防锈处理，适合在车间、野外等多粉尘、潮湿的工况下使用，不会轻易出现锈蚀卡滞的问题。铰接位置的销轴设置了防脱结构，设备运行过程中的振动不会导致销轴脱出，提升装置的使用可靠性。端盖上的固定支座采用L型结构，通过两个螺栓固定在端盖平面上，支座本身的厚度经过强度校核，反复承受压杆的作用力也不会出现变形断裂，保证长期使用的结构稳定性。

在安装边界方面，这款装置的整体外轮廓以圆柱腔体为主体，压杆处于水平初始位置时，整体横向占用空间主要集中在压杆长度方向，安装时只需要预留压杆上下摆动的空间即可，不需要预留多余的操作维护空间，适合布置在设备的边角空余位置。泵体的整体高度控制在紧凑范围内，不会与设备周边的其他部件产生干涉，底部法兰的安装孔位采用通用孔距设计，能适配多数现有小型手动泵的安装尺寸，旧设备更换时不需要重新加工安装孔位，直接替换即可。装置的泵油排量匹配小型润滑点位的需求，单次按压的出油量稳定，既不会因为出油量过大造成油液浪费，也能保证每次按压都能给润滑点位供给足够的油液，适合给导轨、销轴、小型轴承等点位做定期手动润滑，也可以给小型液压工装做低压充油、排气操作。
