带移动底座凸轮泵整机结构设计

在食品加工、精细化工、市政污废处理这类对输送介质扰动要求高的场景里，凸轮泵的应用占比逐年提升，这类容积式泵依靠同步反向旋转的凸轮转子形成密闭腔室推移介质，相比离心泵对高粘度、含颗粒介质的适配性更强，也不会像齿轮泵那样对输送物料造成过度剪切破坏。这套带移动底座的凸轮泵组件，在结构设计阶段就把现场灵活转场的需求放在了优先级靠前的位置，没有采用传统固定式泵组的混凝土预埋安装逻辑，而是在底座下方预留了脚轮安装位与推移扶手的连接接口，适配多工位轮换作业的生产场景，比如小型食品加工厂里需要在酱料熬制车间、灌装车间之间来回转用的输送工位，不用每次移位都重新做管路对接的同心度校准，能大幅缩减现场换产的准备时间。

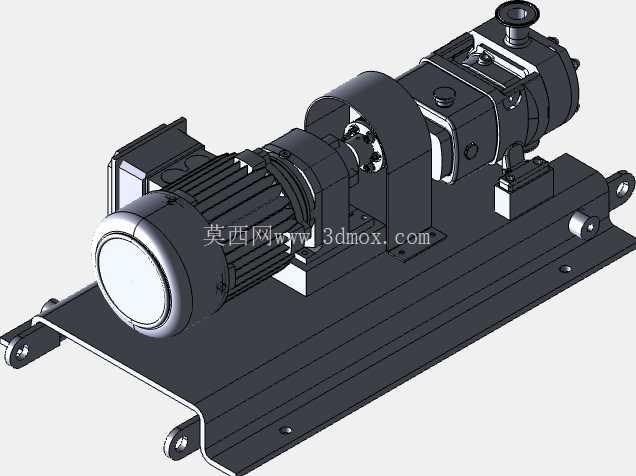

从结构拆分来看，整套组件分为动力单元、传动连接单元、泵头单元、集成底座四个核心部分。动力端采用标准卧式三相异步电机，安装法兰尺寸匹配通用B3/B5安装标准，选型时预留了1.2倍的功率冗余，应对高粘度介质启动时的瞬时扭矩冲击，避免长时间过载运行导致的绕组温升超标。传动连接部分没有采用刚性直连结构，而是加装了梅花形弹性联轴器，联轴器外部设置了可拆卸的安全防护罩，既可以补偿电机输出轴与泵头输入轴之间的微小同轴度误差，吸收运行过程中的轴向窜动与径向振动，也能避免现场运维时转动部件卷入异物或者造成人员伤害，防护罩上预留了观察缺口，不用完全拆卸就能检查联轴器弹性块的磨损情况，降低日常巡检的工作量。

泵头部分的核心是一对三叶凸轮转子，转子与泵腔内壁之间保留了0.1mm-0.15mm的配合间隙，运行过程中无接触摩擦，不需要额外加注润滑油润滑转子腔，能避免输送介质被润滑油污染，这一设计刚好匹配食品、医药类行业的卫生级输送要求。泵头的进出口采用标准法兰连接结构，法兰密封面为突面形式，适配通用的耐油橡胶、食品级硅胶等多种密封垫片，进出口方向可以根据现场管路走向做90度旋转调整，不用重新加工泵体连接孔位。泵头两端的轴封采用集装式机械密封结构，相比传统填料密封泄漏量更低，更换时不需要完全拆解泵头，只需要拆开端盖就能完成密封件的替换，运维难度大幅降低。

集成底座部分采用折弯钢板焊接成型，焊接后做了整体去应力退火处理，避免长时间承重出现焊接变形导致的轴系不对中问题。底座上的电机安装位、泵头安装位都加工了长条形调节孔，安装时可以沿着轴向调整电机与泵头的间距，方便联轴器的安装与对中校准，也能适配不同中心高的电机替换需求。底座下方除了预留脚轮安装位，还设置了可调节的支撑脚，当泵组移动到指定工位后，放下支撑脚把脚轮抬离地面，就能保证泵组运行时的稳定性，避免运行振动导致整机移位。底座的侧边预留了接地螺栓安装位，符合工业设备电气安全的接地要求，也可以在侧边加装管路支架，固定进出口的外接管路，减少管路重量对泵头法兰的拉扯应力。

在建模过程中，所有配合面都按照实际加工公差做了间隙预留，比如轴承与轴承座的配合采用基孔制过渡配合，转子与轴的连接采用平键周向固定加轴端挡圈轴向锁紧，所有标准件都采用国标通用规格，没有定制特殊规格的紧固件，方便后期运维时的配件采购。整套模型的安装边界也做了充分校核：整机长度方向预留了联轴器端的检修空间，不需要移动电机或者泵头就能完成弹性块更换，宽度方向预留了泵头端盖的拆卸空间，高度方向考虑了支撑脚调节行程带来的高度变化，不管是做方案阶段的空间布局校核，还是做后续的工程图转化，都能直接复用模型里的尺寸参数，不需要重新核对安装干涉问题。

实际选型应用时，这套泵组可以根据输送介质的特性更换不同材质的转子，比如输送普通清水类介质可以采用丁腈橡胶包覆转子，输送腐蚀性介质可以采用不锈钢转子，输送食品类介质可以采用食品级聚四氟乙烯包覆转子，底座的安装接口完全通用，不需要改动底座结构就能完成不同配置泵头的替换，适配多场景的输送需求。
