4020规格5V直流PWM散热风扇三维设计

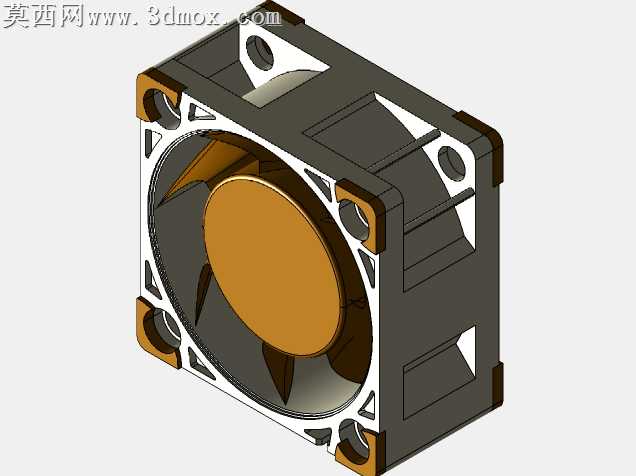

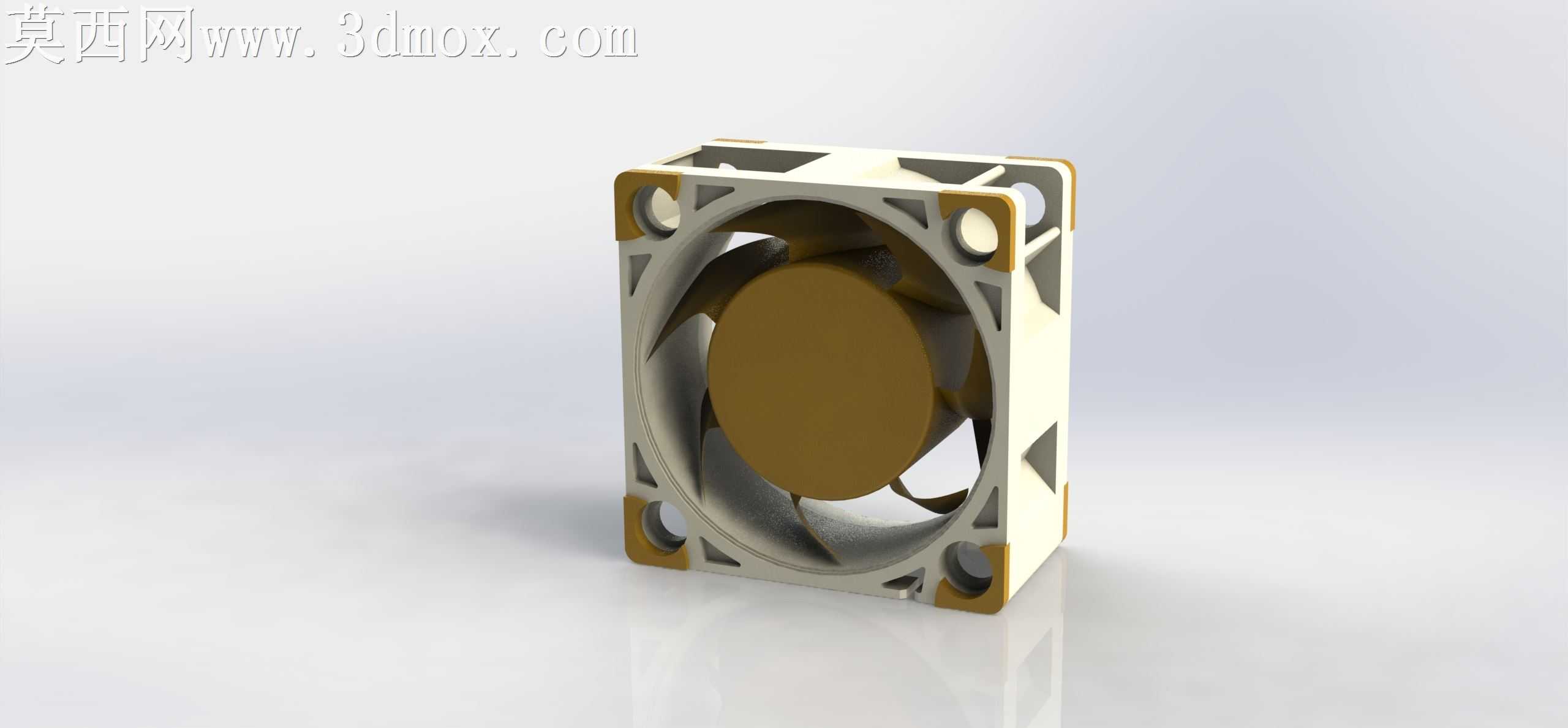

本作品为40mm×40mm×20mm规格5V脉冲宽度调制直流散热风扇的三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循工业产品正向设计逻辑，完整还原了该款散热风扇的全部结构细节。建模阶段首先根据产品实际尺寸参数搭建基准坐标系，先完成风扇外框的主体结构建模：外框采用方形带安装耳的经典结构，四个角位设计有贯穿式安装孔，孔位周边做了加厚补强处理，同时在框体的角部位置设计了三角镂空减重结构，既保证框体的结构强度，又能减少材料用量降低自重，框体内侧设计有与扇叶匹配的圆弧导风面，可有效降低气流进出的风阻，减少紊流产生。扇叶部分采用轴流风扇经典的七叶倾斜曲面设计，建模时通过曲面放样、曲率连续调整完成单个扇叶的造型，再通过圆周阵列完成全部扇叶的排布，扇叶与中心轮毂做一体化过渡处理，轮毂表面做平整化设计，还原了实物的外观质感。扇框与内部电机容纳腔的连接筋采用流线型设计，可减少对气流的阻挡，降低运转风噪。材质与渲染阶段，针对不同部件匹配了对应的材质属性：外框部分采用哑光深灰色阻燃工程塑料材质，调整了材质的粗糙度、漫反射参数还原塑料的哑光质感；扇叶与轮毂部分采用棕褐色耐高温工程塑料材质，匹配了轻微的半哑光质感；安装孔位的金属衬套部分采用金属材质，调整了金属反射参数还原金属件的光泽感；渲染阶段采用工作室三点布光方案，添加了柔和的环境遮蔽效果，清晰呈现出产品的结构层次与材质差异，渲染效果贴近实物实拍质感。结构设计上完整还原了该款风扇的装配逻辑，外框、扇叶、内部电机腔体的配合间隙都按照实际产品的公差要求做了预留，四个安装孔的孔距、孔径都严格遵循4020风扇的行业通用标准，可直接用于散热方案的装配模拟、风道仿真分析等场景。设计过程中充分考虑了该类风扇的实际使用场景，所有结构细节都对应量产产品的实际特征，没有添加冗余的虚构结构，保证模型的工程实用性。
