带正时同步齿轮的发动机凸轮轴结构

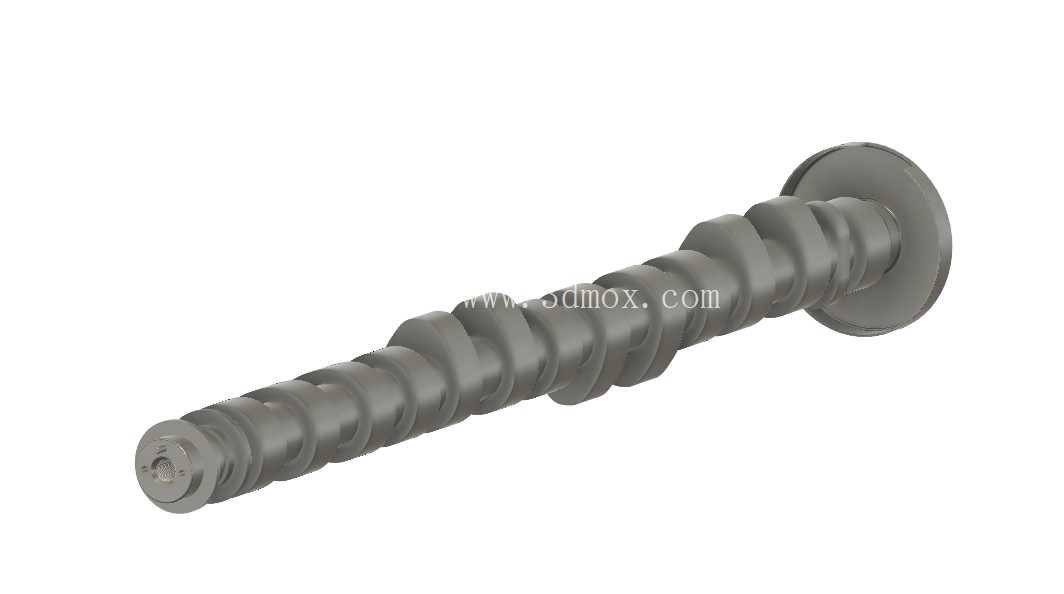

　　在四冲程内燃机的配气机构开发流程里，凸轮轴是决定进排气时序、泵油动作匹配度的核心传动部件，这套集成式结构把正时同步齿轮、燃油泵驱动凸轮、六缸进气歧管对应的驱动型面整合在同一根轴体上，省去了传统分体式结构里多段轴对接的同轴度校准工序，也减少了轴系支撑点的数量，能有效压缩缸盖上部的布置空间。从实际装车场景来看，这类集成凸轮轴多用于小排量直列六缸汽油机，适配横置前驱的家用车型动力舱布局，轴端的内六角工艺孔是装配时的扭矩输入位，安装时可以通过该孔位转动凸轮轴，对齐缸体上的正时标记，避免气门与活塞运动干涉。

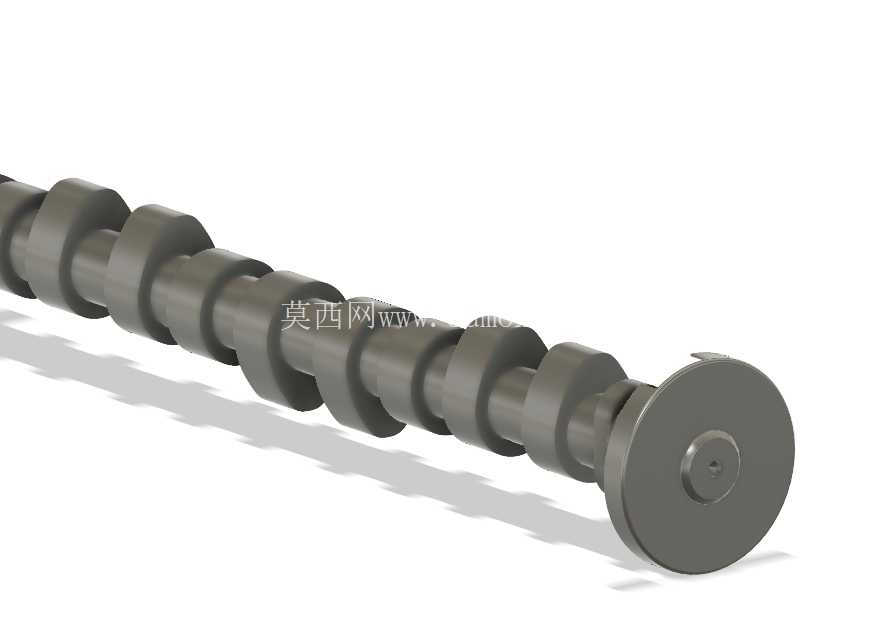

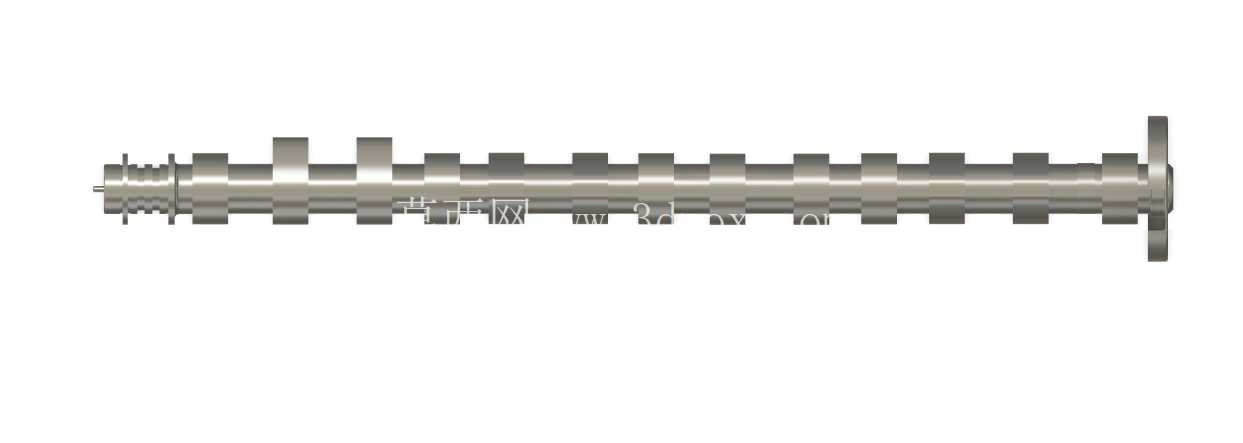

　　轴身的凸轮型线不是等距的圆弧凸起，每个凸起的升程段、缓冲段、回程段的曲率都经过匹配计算，对应六个气缸的进气门开启时长、升程量完全一致，保证各缸进气量偏差控制在工程允许范围内，避免出现各缸动力输出不均的怠速抖动问题。集成在轴体上的燃油泵凸轮，和进气凸轮的相位差经过精确匹配，当活塞处于压缩行程上止点前的特定角度时，燃油泵凸轮刚好驱动高压油泵建立轨压，和喷油器的喷射时序完全对齐，不需要额外加装泵油驱动的附属齿轮，减少了正时传动系统的零件数量，也降低了传动过程中的齿轮啮合噪音。轴端的法兰盘是正时齿轮的安装定位面，法兰盘的端面跳动公差控制在0.02mm以内，保证正时齿轮运转时不会出现轴向窜动，避免正时跳齿导致的配气相位偏差。

　　轴身的轴颈位置和缸盖凸轮轴轴承盖的配合间隙预留了0.03-0.05mm的热膨胀量，发动机达到正常工作温度时，轴颈受热膨胀后依然能保持合适的配合间隙，不会出现卡滞抱死的故障。和传统分体式凸轮轴相比，这种一体化结构的轴体刚性更好，高转速运转时的轴身挠曲变形量更小，在发动机转速拉到6000转以上的工况下，凸轮型面和气门挺柱的接触位置不会因为轴体变形出现偏磨，能延长配气机构的维护周期。设计阶段做三维建模时，需要先确定各缸的点火顺序，再反推每个进气凸轮的相位角，之后匹配燃油泵凸轮的驱动位置，最后做轴身的轻量化减重处理，在不影响轴体刚性的前提下，在非配合面位置去除多余材料，降低轴体自身的转动惯量，让发动机转速响应更灵敏。

　　安装边界上，整根轴的轴向定位依靠轴端的止推片，止推片的厚度公差直接影响凸轮轴的轴向窜动量，装配时需要测量止推间隙，保证间隙值在0.1-0.2mm之间，间隙过大会导致正时齿轮啮合异响，间隙过小则会在热机状态下出现止推面异常磨损。轴身的润滑油道和缸盖主油道连通，发动机运转时压力机油会通过油道进入各个轴颈配合面，形成稳定的油膜承载，同时部分机油会顺着轴身的油孔流到凸轮型面位置，润滑凸轮和挺柱的接触摩擦面，减少干磨风险。这套结构的建模过程中，凸轮型面的生成是核心难点，需要先把升程表的离散数据导入建模软件，生成光滑的型面曲线，再通过扫掠命令生成凸轮实体，之后要做型面的曲率连续性检查，避免出现局部拐点导致的气门运动冲击。正时齿轮的安装位做了定位销孔设计，装配时定位销可以保证齿轮和凸轮轴的相位完全对齐，不需要反复调整正时角度，能提升总装车间的装配效率。
